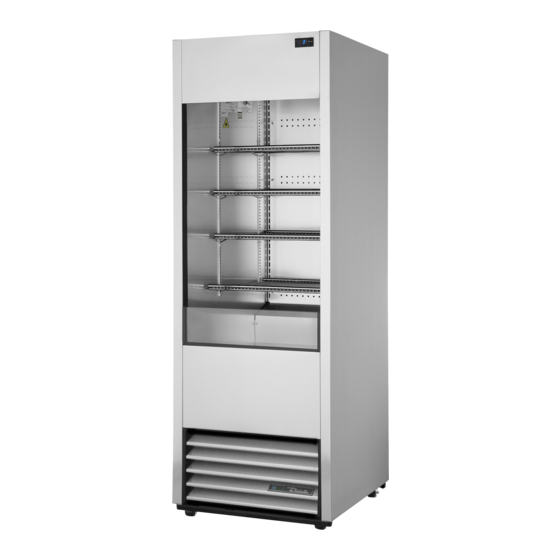

true TAC-27K Installationsanleitung
  1. Anleitungen
  2. Marken
  3. true Anleitungen
  4. Kühlschränke
  5. TAC-27K
  6. Installationsanleitung

true TAC-27K Installationsanleitung

Vorschau ausblenden Andere Handbücher für TAC-27K:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TRUE
food service equipment
HERZICHEN GLÜCKWUNSCH!
Sie haben den besten Industrie-Kühlschrank erworben, der derzeit auf
dem Markt erhältlich ist. Er wird Ihnen lange Jahre gute Dienste leisten.

INHALTSVERZEICHNIS

SICHERHEITSINFORMATIONEN
Richtige Entsorgung, Adapterstecker
Eigentum, Auspacken, Elektrizität anschließen
Drahtquerschnittsdiagramm
Nivellierung
Einpassen & Montieren der Beine/Fußrollen
AUFSTELLEN
BEDIENUNG
Reihenfolge der Bedienung
Reinigung der Kondensatorspule
TRUE FOOD SERVICE EQUIPMENT, INC.
2001 East Terra Lane • O'Fallon, Missouri 63366-4434
(636)-240-2400 • FAX (636)-272-2408 • INT'L FAX (636)272-7546 • (800)-325-6152
Parts Department (800)-424-TRUE • Parts Department FAX# (636)-272-9471
Web: www.truemfg.com
,
.
inc
TAC-27K / TAC-27K-HC-LD: LUFTVORHANG
INSTALLATIONSANLEITUNG
TAC-27K / TAC-27K-HC-LD: LUFTVORHANG
1
2
3
3
4
5
5
5
6
8
9
22
23
24
25
TAC-27K / TAC-27K-HC-LD
INSTALLATIONSANLEITUNG
AC · MISC_1914 · 05.02.2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für true TAC-27K

Inhaltszusammenfassung für true TAC-27K

  • Seite 1: Inhaltsverzeichnis

    TAC-27K / TAC-27K-HC-LD: LUFTVORHANG TRUE FOOD SERVICE EQUIPMENT, INC. 2001 East Terra Lane • O’Fallon, Missouri 63366-4434 (636)-240-2400 • FAX (636)-272-2408 • INT'L FAX (636)272-7546 • (800)-325-6152 Parts Department (800)-424-TRUE • Parts Department FAX# (636)-272-9471 Web: www.truemfg.com AC · MISC_1914 · 05.02.2017...

  • Seite 2: Sicherheitsinformationen

    Zur Wartung Ihres TRUE-Gerät für den effizientesten und besten Betrieb Sie haben einen der besten Industrie-Kühlschränke erworben, der jemals hergestellt wurde. Er wurde unter Einhaltung strikter Qualitätskontrollen nur mit den qualitativ hochertigsten erhältlichen Materialien hergestellt. Ihr TRUE-Kühler wird Ihnen bei richtiger Wartung viele Jahre lang ein- wandfreie Dienste leisten.

  • Seite 3: Risiko Des Einschlusses Von Kindern

    Um Unfälle durch Zündung aufgrund von falsch eingesetzten NEMA-Stecker Ersatzteilen oder nicht fachgerechter Handhabung TRUE verwendet diese Arten von Steckern. Wenn Sie nicht die zu verhindern, dürfen jegliche Servicearbeiten nur von richtige Steckdose haben, lassen Sie einen zertifizierten Elektriker die qualifizierten Fachkräften ausgeführt werden.

  • Seite 4: Installations

    Spannung einem Spannungsmesser, bevor Ihr neues Gerät an den Strom Die Firma TRUE ist für Schäden, die während des transports entstan- angeschlossen wird. Wird weniger als 100% der gemessenen den sind, nicht verantwortlich. Spannung für den Betrieb festgestellt, korrigieren Sie dies sofort.

  • Seite 5: Empfohlene Betriebsbedingungen

    TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg TAC EMPFOHLENE BETRIEBSBEDINGUNGEN INSTALLATIONSTIPPS: • Den Schrank an einem Platz aufstellen, wo er keinem Luftzug ausgesetzt ist. • Übermäßiger Luftstrom um den Schrank herum kann den Luftstrom im Schrank (Luftvorhang) beeinträchtigen. • Keine Einlass- oder Auslassbelüftungskanäle der Klimaanlage drücken Luft in den Schrank bzw.

  • Seite 6: Aufstellen

    Kreuzschlitzschraube auf beiden Seiten des Grills. (Siehe Bild 1) Ziehen Sie den Grill nach vorne ab. (Siehe Bild 2) C. Der TRUE- Gerät sollte von vorn nach hinten und von einer Seite zu anderen mit einer Wasserwaage eingepasst werden. (INSTALLIEREN DES GRILLS: Setzen Sie den Grill in die Halter an der unteren Seite des Gerätes.

  • Seite 7: Einrichten

    TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg EINRICHTEN STANDARDZUBEHÖR EINBAUANLEITUNG CANTILEVER REGALBODEN: A. Die Regalstützen müssen in die Regalständer in den hinteren INSTALLATION & BETRIEB DER ABLAGEN Ecken des Gerätes eingesteckt werden (siehe Foto 1 & 2). A. Die Ablageklammern an den Ablageträgern einhängen. (Siehe Abbildung).

  • Seite 8: Installation Der Produkt -Id-Streifen

    TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg INSTALLATION DER PRODUKT -ID-STREIFEN A. Die Ablage nehmen und herumdrehen. Die Rückseite der Ablage sollte nach außen zeigen. (Siehe Abbildung 1-2). Der Produkt-ID-Streifen schnappt mit der größeren Öffnung des Streifens zur Unterseite an der Ablage ein. (Siehe Abbildung 3-4).

  • Seite 9: Betrieb

    Sie ihn bei Ihrem TRUE-Händler oder einem empfohlenen BITTE DIE FOLGENDEN VORSICHTSMASSNAHMAN Vertriebspartner bestellen. BEACHTEN. D. Ein guter Luftstrom ist in Ihrem TRUE-Gerät wichtig. Seien BITTE BEACHTEN Sie vorsichtig beim Beladen mit Produkten, so dass sie weder gegen die Rückwand drücken noch dem Entlüftungsschlauch Dies Gerät hat zwei Elektroanschlusskabel.

  • Seite 10: Elektronische Temperaturregelungen

    TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg ELEKTRONISCHE TEMPERATURREGELUNGEN DIXELL – ELEKTRONISCHE TEMPERATURREGELUNG – ALLGEMEINE BETRIEBSSEQUENZ p1 = Versorgungsluft (Thermostat) p2 = Rohrschlange/Kupferleitung (Abtauen) p3 = Rückluft (Display) p3-Fühler ist nicht in allen Anwendungen installiert und/oder aktiviert. Wenn p3 nicht installiert und/oder aktiviert ist, ist der Display-Fühler p1.
  • Seite 11 TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg BEFEHLE DER DIGITALEN TEMPERATURREGELUNG: MODUS FUNKTION Der Kompressor läuft Verwendung der LED: Die einzelnen LED-Funktionen sind in der - Programmierphase (Blinken mit LED ) folgenden Tabelle beschrieben. BLINKEN - Zyklusverzögerung zur Kurzschlussverhin- derung aktiviert Der Lüfter läuft...
  • Seite 12 TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg DER SOLLWERT IST DER WERT, BEI DEM SICH DER Dixell-Regelung XW60VS KOMPRESSOR ABSCHALTET. ANZEIGEN UND ÄNDERN DES SOLLWERTS: SCHRITT 1 - Modell XW60VS Drücken Sie die Taste (SET) kurz. Modell XR160C Halten Sie die Taste (SET) gedrückt: Auf dem Display wird der Sollwert angezeigt.
  • Seite 13 TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg DAS INTERVALL ZWISCHEN DER BEENDIGUNG Dixell-Regelung XW60VS DES ABTAUENS IST DIE ZEIT ZWISCHEN DEN EINZELNEN ABTAUZYKLEN. HINWEIS: Das Intervall beginnt, wenn der Schrank an den Strom angeschlossen wird oder nach Initiierung des manuellen Abtauens.
  • Seite 14 TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg LAE – ELEKTRONISCHE TEMPERATURREGELUNG – ALLGEMEINE BETRIEBSSEQUENZ t1 = Thermostat t2 = Abtauen t3 = Display t3-Fühler ist nicht in allen Anwendungen installiert und/oder aktiviert. Wenn t3 nicht installiert und/oder aktiviert ist, ist der Display-Fühler t1 LAE ELEKTRONISCHE TEMPERATURREGELUNG –...
  • Seite 15 TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg WIE EIN LAE ELEKTRONISCHE STEUER DIAGNOSE Anzeigelämpchen für Kühl-/Heizmodus, Lüfterbetrieb, Abtaumodus. LAE-Regelung LAE-Reglersymbole Kompressor läuft Verdampfergebläse läuft Gerät im Abtauvorgang Aktivierung des 2. Parametermodus Alarm Info/Set Punkt Taste Manuelle Abtauung/ Manuelle Aktivierung/ Stand-By Taste Taste –...
  • Seite 16 TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg LAE-Regelung Info/Set Punkt Taste Manuelle Abtauung/ Taste – nach unten Manuelle Aktivierung/ Stand-By Taste Taste – nach oben AUSSCHALTEN DER ELEKTRONISCHEN LAE-REGELUNG: Regler muss eventuell entsperrt werden WARUM: Beim Abschalten der Regelung werden alle elektrischen Komponenten deaktiviert.
  • Seite 17 TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg LAE-Regelung Info/Set Punkt Taste Manuelle Abtauung/ Taste – nach unten Manuelle Aktivierung/ Stand-By Taste Taste – nach oben ÄNDERN DES „SOLLWERTS“: Regler muss eventuell entsperrt werden WARUM: Der sollwert ist die temperatur, bei welcher der kompressor ausschaltet.

  • Seite 18: Echtzeituhr (Rtc)

    TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg LAE-Regelung Info/Set Punkt Taste Manuelle Abtauung/ Taste – nach unten Manuelle Aktivierung/ Stand-By Taste Taste – nach oben INITIIEREN DES MANUELLEN ABTAUENS: Regler muss eventuell entsperrt werden. WARUM: Ein einmaliges, zusätzliches abtauen ist evtl. erforderlich, um reif-/eisansammlung von der verdampferschlange zu beseitigen.
  • Seite 19 TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg LAE-Regelung Info/Set Punkt Taste Manuelle Abtauung/ Taste – nach unten Manuelle Aktivierung/ Stand-By Taste Taste – nach oben ÄNDERN DES „ABTAUINTERVALLS“: Regler muss eventuell entsperrt werden Dies kann nur geändert werden, wenn der Abtaumodusparameter „DFM“ für „TIM“...
  • Seite 20 TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg LAE-Regelung Info/Set Punkt Taste Manuelle Abtauung/ Taste – nach unten Manuelle Aktivierung/ Stand-By Taste Taste – nach oben ÄNDERN DER DISPLAY-ANZEIGE VON FAHRENHEIT ZU CELSIUS: Sie müssen evtl. die Regelung entsperren. Dies kann bei LAE-Modellversion AR2-28 der Regelung NICHT geändert werden.

  • Seite 21: Display Codes

    TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg LAE-Regelung Info/Set Punkt Taste Manuelle Abtauung/ Taste – nach unten Manuelle Aktivierung/ Stand-By Taste Taste – nach oben ANZEIGE DER TEMPERATURSONDEN T1, T2, T3: WARUM: Zur Anzeige der Werte von Temperatursonden an verschiedenen Stellen im Schrank.
  • Seite 22 TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg PARAMETEREINSTELLUNGEN DER LAE-REGELUNG FÜR AR2-28 CELSIUS (X-32) / 1.8 NUR für LAE-Regelungsmodell AR2-28 müssen ALLE mit einer Formel (X-32) / 1.8 (X-32) / 1.8 angezeigten Parameter für Celsius-Anwendungen konvertiert werden. (X-32) / 1.8 IISM BEISPIEL: (X) / 1.8...

  • Seite 23: Wartung, Pflege, Reinigung

    SCHRITT 6 - Schließen Sie das Gerät an den Strom an und prüfen Sie, ob die Kondensatoreinheit läuft. Alle TRUE TAC-Modelle werden mit Kondensatorlüftermotoren mit Umkehrfunktion gefertigt. Diese Art von Lüfter ver- hindert die Ansammlung von Staub und Schmutz auf der Kondensatorrohrschlange.

  • Seite 24: Wichtige Informationen Zur Garantie

    Schließen Sie das Gerät wieder an den Strom an. GARANTIE und des Kompressors sowie Produktverlust und ver- lorenen Käufen führen. Wenn Sie Fragen haben, wenden Sie sich an die TRUE- Herstellungsabteilung unter 636-240-2400 oderr 800-325-6152 Zur richtigen Reinigung gehört das Entfernen von Staub vom fragen nach dem Kundendienst.

  • Seite 25: Reinigung Des Kühlschranks

    TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg REINIGUNG DES KÜHLSCHRANKS 8 SCHRITTE UM ROSTEN AUF EDELSTAHLOBERFLÄCHEN ZU VERMEIDEN: VORSICHT: Verwenden Sie keine Stahlwolle, raue oder chlor- basierte Produkte zum Reinigen der Oberflächen aus rostfreiem Stahl. BENUTZEN SIE DIE RICHTIGEN WERKZEUGE BEI...

  • Seite 26: Allgemeine Wartung

    TRUE TAC-27K / TAC-27K-HC-LD: LUFTVORHANG truemfg ALLGEMEINE WARTUNG WARNUNG Vor Auswechseln von Leuchtröhren Stromzufuhr zur Vitrine unter- brechen. LEUCHTRÖHRE AUSWECHSELN: • Das Ende der Leuchtröhre gut festhalten und zur Mitte des Schranks ziehen. Die Lampenhalterungen sind federbelastet, so dass die Leuchtröhre leicht ausgewechselt werden kannd.
  • Seite 27 Großbritannien Gebührenfrei in die USA: 0 800 894 928 Niederlassung EU / Russland / CIS 8:00 Uhr - 17:00 Uhr True Food International Germany GmbH • Hauptstr. 269 • 79650 Schopfheim • Deutschland Tel.: +49 (0) 7622 68830 • Fax: +49 (0) 7622 6883 499 Geschäftsführer: Amtsgericht Frankfurt HR B 93972,...
