HERZICHEN GLÜCKWUNSCH!
Sie haben den besten Industrie-Kühlschrank erworben, der derzeit auf
dem Markt erhältlich ist. Er wird Ihnen lange Jahre gute Dienste leisten.
INHALTSVERZEICHNIS
Drahtquerschnittsdiagramm,
Zentrale Maschinenaufstellung
BEDIENUNG
Reihenfolge der Bedienung
TRUE MANUFACTURING CO., INC.
2001 East Terra Lane • O'Fallon, Missouri 63366-4434
(636)-240-2400 • FAX (636)-272-2408 • INT'L FAX (636)272-7546 • (800)-325-6152
Parts Department (800)-424-TRUE • Parts Department FAX# (636)-272-9471
Web: www.truemfg.com
.,
.
inc
1
2
3
4
5
6
7
8
9
13
14
15

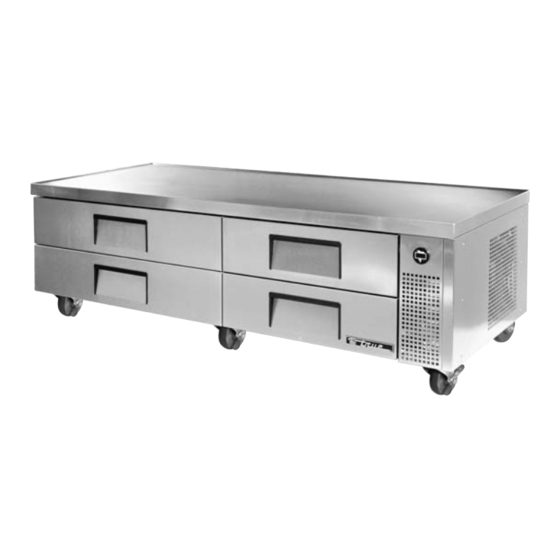

TRCB MODELLE - "CHEF BASE" KÜHLTISCHE
INSTALLATIONSANLEITUNG
TRCB-52
TRCB-82
INSTALLATIONSANLEITUNG
trcb modelle
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für true TRCB-52
Inhaltszusammenfassung für true TRCB-52
-
Seite 1: Inhaltsverzeichnis
TRCB-82 INSTALLATIONSANLEITUNG TRCB MODELLE – “CHEF BASE” KÜHLTISCHE TRUE MANUFACTURING CO., INC. 2001 East Terra Lane • O’Fallon, Missouri 63366-4434 (636)-240-2400 • FAX (636)-272-2408 • INT'L FAX (636)272-7546 • (800)-325-6152 Parts Department (800)-424-TRUE • Parts Department FAX# (636)-272-9471 Web: www.truemfg.com... -
Seite 2: Sicherheitsinformationen
Zur Wartung Ihres TRUE-Gerät für den effizientesten und besten Betrieb Sie haben einen der besten Industrie-Kühlschränke erworben, der jemals hergestellt wurde. Er wurde unter Einhaltung strikter Qualitätskontrollen nur mit den qualitativ hochertigsten erhältlichen Materialien hergestellt. Ihr TRUE-Kühler wird Ihnen bei richtiger Wartung viele Jahre lang ein- wandfreie Dienste leisten. -
Seite 3: Risiko Des Einschlusses Von Kindern
NEMA-Stecker • Um Unfälle durch Zündung aufgrund von falsch eingesetzten TRUE verwendet diese Arten von Steckern. Wenn Sie nicht die Ersatzteilen oder nicht fachgerechter Handhabung richtige Steckdose haben, lassen Sie einen zertifizierten Elektriker die zu verhindern, dürfen jegliche Servicearbeiten nur von richtige Stromquelle installieren. -
Seite 4: Installations
Spannung einem Spannungsmesser, bevor Ihr neues Gerät an den Strom Die Firma TRUE ist für Schäden, die während des transports entstan- angeschlossen wird. Wird weniger als 100% der gemessenen den sind, nicht verantwortlich. Spannung für den Betrieb festgestellt, korrigieren Sie dies EMPFOHLENE BETRIEBSBEDINGUNGEN sofort. - Seite 5 TRUE trcb modelle truemfg LEITER UND SCHALTKREISE 115 Volt Entfernung in Fuß zum Zentrum der Ladung. 230 Volts Entfernung in Fuß zum Zentrum der Ladung. Amps 20 30 40 50 60 70 80 90 100 120 140 160 Amps 20 30 40 50 60 70 80 90 100 120 140 160...
-
Seite 6: Aufstellen Und Nivellierung
Einpassen beeinflusst. C. Stellen Sie den Schrank vorsichtig aufrecht auf. C. Der TRUE- Gerät sollte von vorn nach hinten und von einer D. Das Gerät wurde gemäss Klimazone 5 und 7, Temperatur und Seite zu anderen mit einer Wasserwaage eingepasst werden. -
Seite 7: Einpassen & Montieren Der Beine/Fußrollen
TRUE trcb modelle truemfg MONTAGE VON BEINEN UND FUSSROLLEN HÖHENVERSTELLBARE FUSSROLLEN Vier Sätze von Unterlegscheiben wurden dem Garantiepäckchen beigelegt, um mit Fußrollen ausgestattete Geräte auf unebenen Böden geradezustellen. Die Unterlegscheiben müssen zwischen das Gehäuse und die Aufnahmeplatte der Fußrolle eingelegt werden. -
Seite 8: Einrichten
TRUE trcb modelle truemfg EINRICHTEN STANDARDZUBEHÖR SCHUBLADENSET 2 ENTFERNUNG & INSTALLATION DER SCHUBLÄDEN AUSBAU Je nach Ausführung und das Modell des Schrankes, wird einer der Ziehen Sie die Schublade heraus und suchen Sie den weißen folgenden Schubladenkonfigurationen Standard sein. Schubladenhalter. -
Seite 9: Betrieb
Vertriebspartner bestellen. Lassen Sie das Gerät mehrere Stunden lang laufen, bis der Schrank vollständig heruntergekühlt ist, bevor Sie die D. Ein guter Luftstrom ist in Ihrem TRUE-Gerät wichtig. Seien Einstellung ändern. Sie vorsichtig beim Beladen mit Produkten, so dass sie weder gegen die Rückwand drücken noch dem Entlüftungsschlauch... -
Seite 10: Mechanische Temperaturregelungen
TRUE trcb modelle truemfg MECHANISCHE TEMPERATURREGELUNGEN ROHRSCHLANGENSENSOR Eine Temperaturregelung mit Sensor an der Verdampferschlange stellt sicher, dass die Verdampferschlange frei von Frost und Eis bleibt, indem der Verdichter erst gestartet werden darf, wenn die Rohrschlangentemperatur über der Gefriertemperatur liegt. Dies wird als Abtauen außerhalb des Zyklus betrachtet. - Seite 11 TRUE trcb modelle truemfg WANN SOLLTEN EINSTELLUNGEN AN EINER MECHANISCHEN TEMPERATURREGELUNG VORGENOMMEN WERDEN Wir empfehlen, die Einstellung der mechanischen Temperaturregelung nur bei Orten in großer Höhe vorzunehmen. EINSTELLUNG EINER MECHANISCHEN TEMPERATURREGELUNG BETRIEBSANLEITUNG: Rückseite der Richtskala für das Messen ERFORDELRICHE WERKZEUGE: Temperaturregelung •...
- Seite 12 TRUE trcb modelle truemfg ANLEITUNG: EINSTELLUNG DER DANFOSS-TEMPERATURREGELUNG FÜR ANWENDUNGEN IN GROSSER HÖHE SCHRITT 1 - Stecken Sie den Kühler aus. SCHRITT 2 - Entfernen Sie die Schrauben, mit denen die Temperaturregelung am Einsatzkasten befestigt ist. SCHRITT 3 - To make these adjustments it may be necessary to remove the temperature control from the housing.
- Seite 13 TRUE trcb modelle truemfg TABELLE Einstellung entgegen dem Uhrzeigersinn (auf Basis einer 360°-/ Größe vollständigen Drehung) 2000' 42° 3000' 78° 4000' 114° 5000' 150° 6000' 186° 7000' 222° 8000' 258° 9000' 294° 10,000' 330° BUL. NO.
-
Seite 14: Wartung, Pflege & Reinigung
TRUE trcb modelle truemfg WARTUNG, PFLEGE & REINIGUNG REINIGUNG DER KONDENSATORSPULE Bei der Nutzung elektrischer Geräte sollten grundsätzliche Sicherheitsmaßnahmen befolgt werden, welche die Folgenden ein- schließen: 35ϒ Fϒ ERFORDERLICHE WERKZEUGE • Phillips Schraubenzieher • Lufttank oder CO2 Tank • Feste Bürste •... -
Seite 15: Wichtige Informationen Zur Garantie
Schließen Sie das Gerät wieder an den Strom an. gereinigt oder mit einem handelsüblichen Staubsauger abgesaugt oder mit CO2, Stickstoff oder Druck behandelt werden. Wenn Sie Fragen haben, wenden Sie sich an die TRUE- Herstellungsabteilung unter 636-240-2400 oderr 800-325-6152 fragen nach dem Kundendienst. Serviceabteilung in USA Hauptsitz Wenn Sie den Schmutz nicht richtig entfernen können, rufen Sie bitte... -
Seite 16: Reinigung Des Kühlschranks
TRUE trcb modelle truemfg REINIGUNG DES KÜHLSCHRANKS 8 SCHRITTE UM ROSTEN AUF EDELSTAHLOBERFLÄCHEN ZU VERMEIDEN: VORSICHT: Verwenden Sie keine Stahlwolle, raue oder chlor- basierte Produkte zum Reinigen der Oberflächen aus rostfreiem Stahl. BENUTZEN SIE DIE RICHTIGEN WERKZEUGE BEI DER REINIGUNGV WAS SIE VERMEIDEN SOLLTEN Vermeiden Sie abrasive Werkzeuge bei der Reinigung.
