TRUE
baranlagen und glaskühler

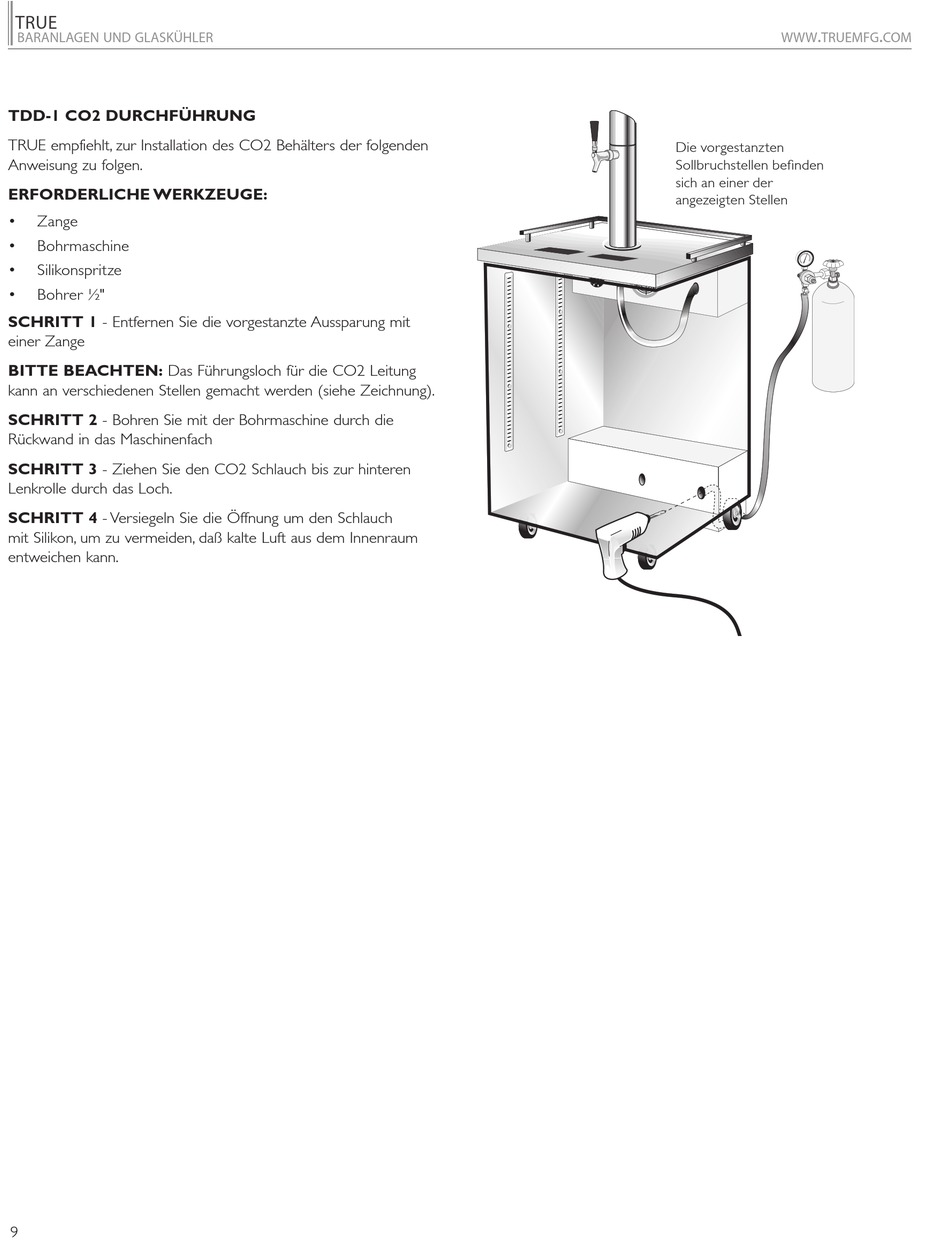

TDD-1 CO2 DURCHFÜHRUNG
TRUE empfiehlt, zur Installation des CO2 Behälters der folgenden
Anweisung zu folgen.
ERFORDERLICHE WERKZEUGE:
•
Zange
•
Bohrmaschine
•
Silikonspritze
•
Bohrer ½"
SCHRITT 1 - Entfernen Sie die vorgestanzte Aussparung mit
einer Zange
BITTE BEACHTEN: Das Führungsloch für die CO2 Leitung
kann an verschiedenen Stellen gemacht werden (siehe Zeichnung).
SCHRITT 2 - Bohren Sie mit der Bohrmaschine durch die
Rückwand in das Maschinenfach
SCHRITT 3 - Ziehen Sie den CO2 Schlauch bis zur hinteren
Lenkrolle durch das Loch.
SCHRITT 4 - Versiegeln Sie die Öffnung um den Schlauch
mit Silikon, um zu vermeiden, daß kalte Luft aus dem Innenraum
entweichen kann.
9
.
www
truemfg
Die vorgestanzten
Sollbruchstellen befinden
sich an einer der
angezeigten Stellen
.
com
