Inhaltsverzeichnis
TRUE
FOOD SERVICE EQUIPMENT,
HERZICHEN GLÜCKWUNSCH!
Sie haben den besten Industrie-Kühlschrank / Tiefkühlgerät erworben, der derzeit
auf dem Markt erhältlich ist. Er wird Ihnen lange Jahre gute Dienste leisten.

INHALTSVERZEICHNIS

SICHERHEITSINFORMATIONEN
INSTALLATION
Drahtquerschnittsdiagramm,
Zentrale Maschinenaufstellung
AUFSTELLEN
BEDIENUNG
Elektronische Temperaturregelungen
Reihenfolge der Bedienung
TRUE FOOD SERVICE EQUIPMENT, INC.
2001 East Terra Lane • O'Fallon, Missouri 63366-4434
(636)-240-2400 • FAX (636)-272-2408 • INT'L FAX (636)272-7546 • (800)-325-6152
Parts Department (800)-424-TRUE • Parts Department FAX# (636)-272-9471
Web: www.truemfg.com
INC.
1
2
3
4
4
5
5
6
7
8
9-17
18
19
20

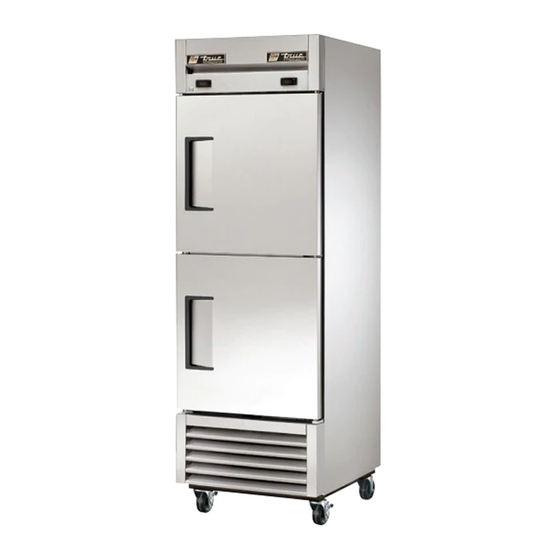

T-23DT: Kühlschrank/Tiefkühlgerät
INSTALLATIONSANLEITUNG
T-23DT
INSTALLATIONSANLEITUNG
T-23DT
AC_MISC1914_04.2017
Inhaltsverzeichnis
loading

Verwandte Anleitungen für true T-23DT

Inhaltszusammenfassung für true T-23DT

  • Seite 1: Inhaltsverzeichnis

    Reinigung des Kühlschranks T-23DT INSTALLATIONSANLEITUNG T-23DT: Kühlschrank/Tiefkühlgerät TRUE FOOD SERVICE EQUIPMENT, INC. 2001 East Terra Lane • O’Fallon, Missouri 63366-4434 (636)-240-2400 • FAX (636)-272-2408 • INT'L FAX (636)272-7546 • (800)-325-6152 Parts Department (800)-424-TRUE • Parts Department FAX# (636)-272-9471 Web: www.truemfg.com AC_MISC1914_04.2017...

  • Seite 2: Sicherheitsinformationen

    Garantie abgedeckt. Zusätzlich zu den unten empfohlenen Installationsverfahren muß das Kühlgerät 24 Stunden vor Gerauch betrieben werden. SICHERHEITSINFORMATIONEN SICHERHEITSMASSNAHMEN Zur Wartung Ihres TRUE-Gerät für den effizientesten und besten Betrieb Bei der Nutzung elektrischer Geräte sollten grundsätzliche Sie haben einen der besten Industrie-Kühlschränke erworben, Sicherheitsmaßnahmen befolgt werden, welche die Folgenden...

  • Seite 3: Risiko Des Einschlusses Von Kindern

    NEMA-Stecker • Um Unfälle durch Zündung aufgrund von falsch eingesetzten TRUE verwendet diese Arten von Steckern. Wenn Sie nicht die Ersatzteilen oder nicht fachgerechter Handhabung richtige Steckdose haben, lassen Sie einen zertifizierten Elektriker die zu verhindern, dürfen jegliche Servicearbeiten nur von richtige Stromquelle installieren.

  • Seite 4: Eigentum, Auspacken, Elektrizität Anschließen

    Spannung einem Spannungsmesser, bevor Ihr neues Gerät an den Strom Die Firma TRUE ist für Schäden, die während des transports angeschlossen wird. Wird weniger als 100% der gemessenen entstanden sind, nicht verantwortlich. Spannung für den Betrieb festgestellt, korrigieren Sie dies sofort.

  • Seite 5: Leiter Und Schaltkreise

    TRUE T-23DT truemfg LEITER UND SCHALTKREISE AUFSTELLEN A. Die Lamelle von der Vorderseite des Schranks und die hintere 115 Volt Entfernung in Fuß zum Zentrum der Ladung. Schutzvorrichtung (wenn vorhanden) von der Rückseite des Amps 20 30 40 50 60 70 80 90 100 120 140 160 Schranks entfernen.

  • Seite 6: Nivellierung

    Einpassen beeinflusst. Vier Unterlegscheiben werden mitgeliefert, um Geräte mit Fußrollen C. Der TRUE- Gerät sollte von vorn nach hinten und von einer auf unebenen Böden einzupassen. Die Scheiben müssen zwischen Seite zu anderen mit einer Wasserwaage eingepasst werden.

  • Seite 7: Abdichten Des Schranks Am Boden

    TRUE T-23DT truemfg ABDICHTEN DES SCHRANKS AM BODEN SCHRITT 1 - Positionierung des Schranks Bitte lassen sie einen Abstand von 7.5 cm zwischen der Wand und der Rückseite des GDM/T Tiefkühlgerätes. Der Abstand von 7,5 cm sichert die nötige Ventilation.

  • Seite 8: Standardzubehör

    TRUE T-23DT truemfg EINRICHTEN STANDARDZUBEHÖR INSTALLATION DER REGALE: Bitte lesen Sie für das richtige Einbauen der Bodenträger die folgende INSTALLATION & BETRIEB DER ABLAGEN Anleitung durch. INSTALLATION DER REGALE: SCHRITT 1 A. Bringen Sie die Regalklammern an den Normbrettern an (siehe Stecken Sie die obere Lasche des Bodenträgers in das richtige Loch.

  • Seite 9: Betrieb

    BETRIEB STARTEN A. Der Kompressor ist betriebsbereit. Stecken Sie den Kühler ein. D. Ein guter Luftstrom ist in Ihrem TRUE-Gerät wichtig. Seien Sie vorsichtig beim Beladen mit Produkten, so dass sie weder Temperaturkontrollen werden im Werk eingestellt, um gegen die Rückwand drücken noch dem Entlüftungsschlauch eine ungefähre Temperatur von 1,6°C Kühlschränke und...
  • Seite 10 TRUE T-23DT truemfg ALLGEMEINE BETRIEBSREIHENFOLGE DER MECHANISCHEN TEMPERATURREGELUNG ALLGEMEINE BETRIEBSREIHENFOLGE DER MECHANISCHEN REGELUNG DES KÜHLGERÄTS 1. Der Schrank ist angeschlossen. a. Die Innenlampen leuchten nur bei Modellen mit Glastüren. Wenn die Lampen nicht leuchten, überprüfen Sie, ob sich der Lichtschalter in der Position „ON“ befindet. Schränke mit massiven Türen können Lampen haben, die vom Türschalter gesteuert werden, oder keine.
  • Seite 11 TRUE T-23DT truemfg WANN SOLLTEN EINSTELLUNGEN AN EINER MECHANISCHEN TEMPERATURREGELUNG VORGENOMMEN WERDEN Wir empfehlen, die Einstellung der mechanischen Temperaturregelung nur bei Orten in großer Höhe vorzunehmen. EINSTELLUNG EINER MECHANISCHEN TEMPERATURREGELUNG BETRIEBSANLEITUNG: Rückseite der Richtskala für das Messen ERFORDELRICHE WERKZEUGE: Temperaturregelung •...
  • Seite 12 TRUE T-23DT truemfg ANLEITUNG: EINSTELLUNG DER DANFOSS-TEMPERATURREGELUNG FÜR ANWENDUNGEN IN GROSSER HÖHE SCHRITT 1 - Stecken Sie den Kühler aus. SCHRITT 2 - Entfernen Sie die Schrauben, mit denen die Temperaturregelung am Einsatzkasten befestigt ist. SCHRITT 3 - To make these adjustments it may be necessary to remove the temperature control from the housing.
  • Seite 13 TRUE T-23DT truemfg TABELLE Einstellung entgegen dem Uhrzeigersinn (auf Basis einer 360°-/ Größe vollständigen Drehung) 2000' 42° 3000' 78° 4000' 114° 5000' 150° 6000' 186° 7000' 222° 8000' 258° 9000' 294° 10,000' 330° BUL. NO.

  • Seite 14: Elektronische Temperaturregler Von Danfoss

    TRUE T-23DT truemfg ELEKTRONISCHE TEMPERATURREGLER VON DANFOSS ALLGEMEINER BETRIEBSABLAUF BEIM ELEKTRONISCHEN REGLER VON DANFOSS FÜR KÜHLSCHRÄNKE MIT DIGITALANZEIGE 1. Der Netzstecker des Gerätes ist eingesteckt. a. Die Innenbeleuchtung wird nur bei Modellen mit Glastür eingeschaltet. Falls die Beleuchtung nicht eingeschaltet wird, prüfen Sie, ob der Beleuchtungsschalter sich in der Stellung „ON“...
  • Seite 15 TRUE T-23DT truemfg ELEKTRONISCHE TEMPERATURREGLER VON DANFOSS ALLGEMEINER BETRIEBSABLAUF BEIM ELEKTRONISCHEN REGLER VON DANFOSS FÜR GEFRIERSCHRÄNKE MIT DIGITALANZEIGE 1. Der Netzstecker des Gerätes ist eingesteckt. a. Die Innenbeleuchtung wird nur bei Modellen mit Glastür eingeschaltet. Falls die Beleuchtung nicht eingeschaltet wird, prüfen Sie, ob der Beleuchtungsschalter sich in der Stellung „ON“...
  • Seite 16 TRUE T-23DT truemfg ELEKTRONISCHE TEMPERATURREGLER VON DANFOSS BEDIENEN DES ELEKTRONISCHEN REGLERS VON DANFOSS ELEKTRONISCHE TEMPERATURREGLER – DANFOSS Einschalten Ausschalten BEDIENEN EINES ELEKTRONISCHEN REGLERS VON DANFOSS MIT DIGITALANZEIGE: SCHRITT 1 - Drücken Sie beide Tasten, um den Temperaturregler einzuschalten. Siehe Abbildung 1.
  • Seite 17 TRUE T-23DT truemfg ELEKTRONISCHE TEMPERATURREGLER VON DANFOSS BEDIENEN DES ELEKTRONISCHEN REGLERS VON DANFOSS ELEKTRONISCHE TEMPERATURREGLER – DANFOSS Einschalten Ausschalten DEFROST DOWN POWER ABTAUEN EIN/AUS Abtauen BEDIENEN EINES ELEKTRONISCHEN REGLERS VON DANFOSS MIT DIGITALANZEIGE: SCHRITT 1 - Halten Sie die EIN/AUS-TASTE fünf Sekunden lang gedrückt, um den Temperaturregler...
  • Seite 18 TRUE T-23DT truemfg ELEKTRONISCHE TEMPERATURREGLER VON DANFOSS ANZEIGECODES ALARME ALARM-TYP ANGEZEIGTER CODE WERT Sensor 1 defekt – Sensor 2 defekt – Störung am Kompressor – Störung am Heizelement – Störung am Kompressortopf – Versorgungsspannung zu niedrig ULo – Versorgungsspannung zu hoch –...

  • Seite 19: Wartung, Pflege & Reinigung

    TRUE T-23DT truemfg WARTUNG, PFLEGE & REINIGUNG REINIGUNG DER KONDENSATORSPULE Bei der Nutzung elektrischer Geräte sollten grundsätzliche Sicherheitsmaßnahmen befolgt werden, welche die Folgenden einschließen: ERFORDERLICHE WERKZEUGE • Phillips Schraubenzieher • Lufttank oder CO2 Tank • Feste Bürste • Staubsauger •...

  • Seite 20: Wichtige Informationen Zur Garantie

    Schließen Sie das Gerät wieder an den Strom an. GARANTIE und des Kompressors sowie Produktverlust und verlorenen Käufen führen. Wenn Sie Fragen haben, wenden Sie sich an die TRUE- Herstellungsabteilung unter 636-240-2400 oderr 800-325-6152 Zur richtigen Reinigung gehört das Entfernen von Staub vom fragen nach dem Kundendienst.

  • Seite 21: Reinigung Des Kühlschranks

    TRUE T-23DT truemfg REINIGUNG DES KÜHLSCHRANKS 8 SCHRITTE UM ROSTEN AUF EDELSTAHLOBERFLÄCHEN ZU VERMEIDEN: VORSICHT: Verwenden Sie keine Stahlwolle, raue oder chlorbasierte Produkte zum Reinigen der Oberflächen aus rostfreiem Stahl. BENUTZEN SIE DIE RICHTIGEN WERKZEUGE BEI DER REINIGUNGV WAS SIE VERMEIDEN SOLLTEN Vermeiden Sie abrasive Werkzeuge bei der Reinigung.
