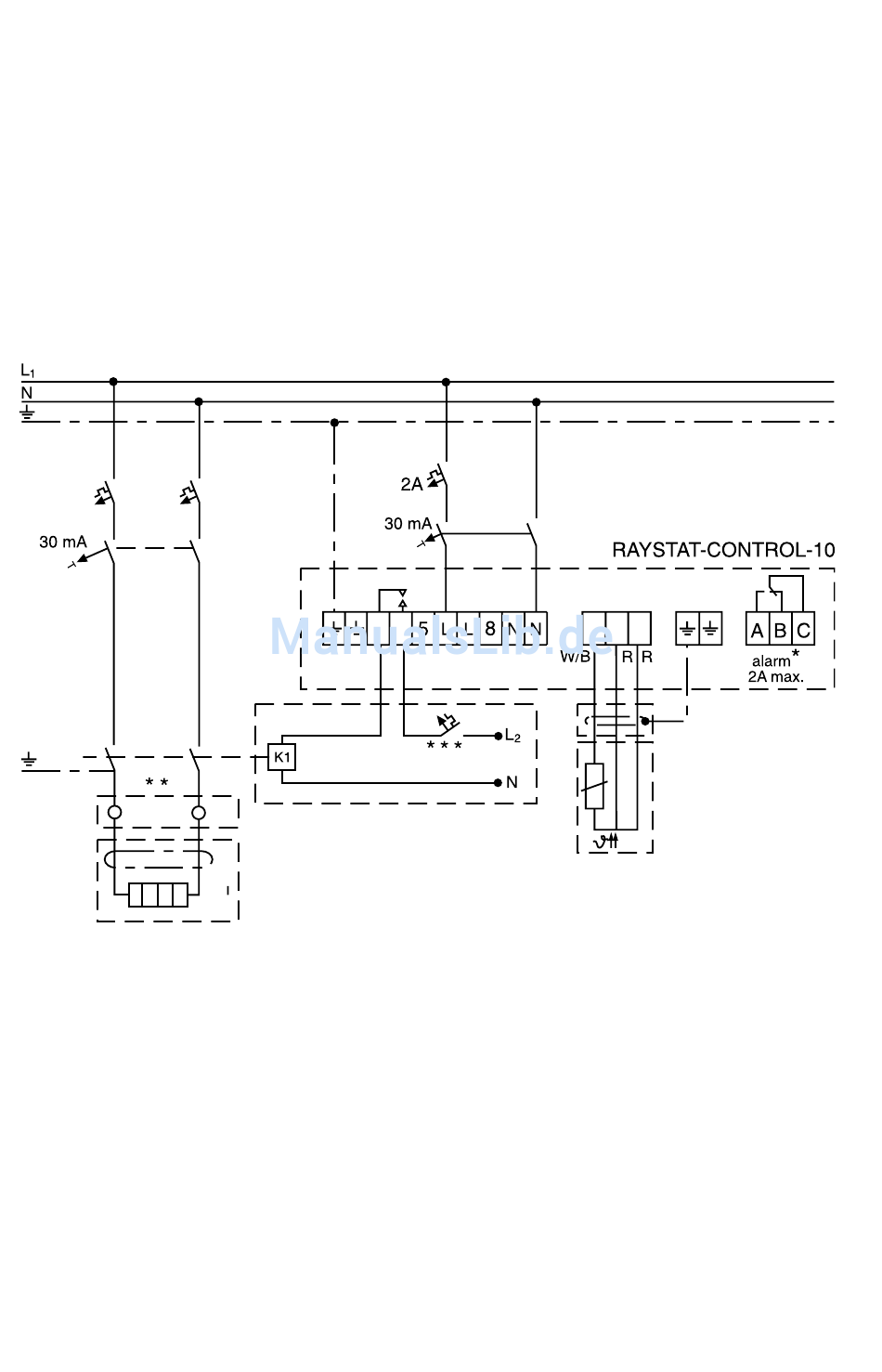

DigiTrace RAYSTAT-CONTROL-10 Bedienungsanleitung Seite 38

B. Voltage free operation: Remove links W1 and W2 and change "U"
parameter in set up mode from "0" (not volt free) to "1" (volt free) as
explained on page 13 of this manual.
Potentialfreier Berieb: Entfermen Sie die Brücken W1 und W2 und
ändern Sie die den Parameter für potentialfreien Betrieb "U" von "0"
(potentialbehaftet) auf "1" (potentialfrei) wie auf Seite 23 in der Mon-
tage- und Bedienungsanleitung beschrieben.
Fonctionnement hors potentiel : enlever les cavaliers W1 et W2 et
changer dans le mode de configuration le paramètre "U" : de la posi-
tion "O" (sous potentiel) à la position "1" (hors potentiel) (voir expli-
cations page 34 du manuel technique)
Heating cable
Heizband
Ruban chauffant
* Electrical protection by circuit-breaker may be needed for local circumstances, standards
and regulations.
** Depending on the application, one- or three-pole circuit-breakers or contactors may be used.
* Örtliche Gegebenheiten, Normen und Vorschriften können zwei- bzw. vierpolige Abschaltung
durch Leitungsschutzschalter erforderlich machen.
** In Abhängigkeit von der Anwendung sind sowohl einals auch dreipolige Leitungsschutzschal-
ter bzw. Schütze möglich.
* Les conditions locales ainsi que la réglementation et la législation en vigueur peuvent rendre
nécessaire une protection électrique par disjoncteur.
** Selon le type d'application, on utilisera des disjoncteurs ou contacteurs monopolaires ou
tripolaires.
38
External contactor
and power supply
Externes Leistungs-
schütz und Spannungs-
versorgung
Alimentation et
contacteur externe
Temp. Pt 100 sensor
Temp.Sensor Pt 100
Sonde de température
R: Same colour
R: die gleiche Farbe
R: la même couleur
*** Optional
*** Optional
*** Option
