DigiTrace RAYSTAT-CONTROL-10 Bedienungsanleitung Seite 18

Display
Das Thermostat RAYSTAT-CONTROL-10 ist mit einem digitalen Display
ausgestattet. Das dreistellige Display links 9a gibt die Messwerte an, das
Display rechts 9b den Status.
Das Display gibt an, in welchen Betriebszustand sich die Beheizung befindet:
1. Bei normalem Betrieb werden die aktuelle Rohrtemperatur oder der Soll-
wert für die Haltetemperatur im linken Display abwechselnd angezeigt.
Solange die aktuelle Rohrtemperatur angezeigt wird, leuchtet die LED X
in der Statusanzeige rechts. Wenn die Haltetemperatur (Sollwert) im lin-
ken Display angezeigt wird, leuchtet die LED W
Normalbetrieb leuchtet auch die LED in der Mitte. Sie zeigt an, dass die
Heizleitung (Hauptrelais) eingeschaltet ist (

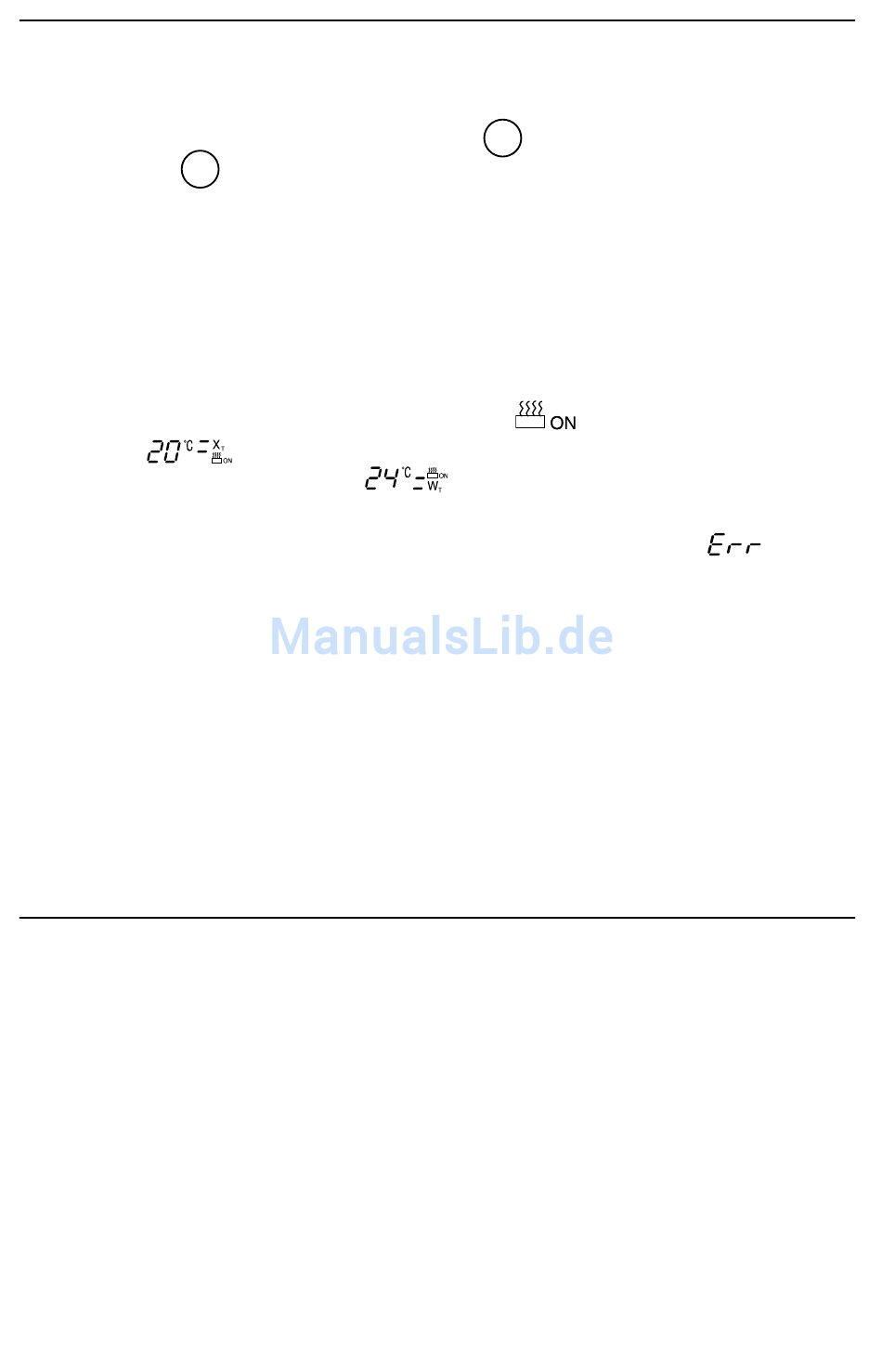

Beispiel:
Heizleitung ist eingeschaltet.
trägt 24°C, und die Heizleitung ist eingeschaltet.
2. Im Falle einer Störung blinkt im linken Display die Meldung „
in der Statusanzeige erscheint ein Fehlercode (siehe „Fehlermeldungen").
3. Die Programmierung erfolgt mit Hilfe der Bedientasten (siehe „Funktions-
beschreibung"). Während der Programmierung erscheint in der Status-
anzeige der Code für den Parameter, der gerade programmiert wird. Im
linken Display wird gleichzeitig der jeweilige Wert angezeigt.
4. Wird die Spannungsversorgung eingeschaltet, so leuchten alle Segmente
im Display kurzzeitig auf. Dies geschieht auch, wenn keine Spannungsver-
sorgung angeschlossen ist und die Batterie-Taste gedrückt wird. Drücken
Sie die Batterie-Taste niemals, wenn eine Spannungsversorgung ange-
schlossen ist, da sich sonst die Lebensdauer der Batterie verkürzt.
Montage
1. Montage der heizleitung
Informationen zur Auswahl und Auslegung von Frostschutzsystemen in der
Bautechnik finden Sie in unserem Technischen Handbuch.
Eine detaillierte Auswahlhilfe für industrielle Beheizungssysteme von Tyco
Thermal Controls finden Sie in unserer Projektierungsanleitung, bzw. in
unserer speziell entwickelten Planungssoftware „TraceCalc". Für Fragen zu
individuellen Anwendungen wenden Sie sich bitte direkt an Ihre Tyco Ther-
mal Controls-Vertretung.
Um die ordnungsgemäße Funktion des Systems sicherzustellen, müssen
die Auslegungsvorschriften und die Montageanleitung exakt befolgt werden.
18
bedeutet, es werden aktuell 20°C gemessen, und die
in der Statusanzeige. Im
T
).
bedeutet, die Haltetemperatur be-
T
", und
