Warnung: Montieren Sie den Sensor nicht bei Umgebungstemperaturen un-
ter –20°C. Verbiegen Sie den Sensor auf keinen Fall (die letzten 50 mm). Der
minimale Biegeradius für das Sensorkabel beträgt 10 mm.
Anschluss des Sensors am Thermostaten
Führen Sie das Sensorkabel durch die dafür vorgesehene M16-Verschrau-
bung 5 und schließen Sie es entsprechend dem Anschlussdiagramm auf
Seite 37 an. Bitte beachten Sie die Farbcodierung der einzelnen Adern!
Hinweis: Das Sensorkabel kann mit Hilfe eines 3-adrigen abgeschirmten
Kabels (3 x 1,5 mm
Die Verbindung zwischen Sensorkabel und Verlängerungskabel kann in einem
Anschlusskasten vom Typ JB-86 (oder gleichwertig) erfolgen. Verwenden Sie
ein geschirmtes Kabel, um Interferenzen zu vermeiden. Das Schutzgeflecht
muss im Thermostat geerdet werden.

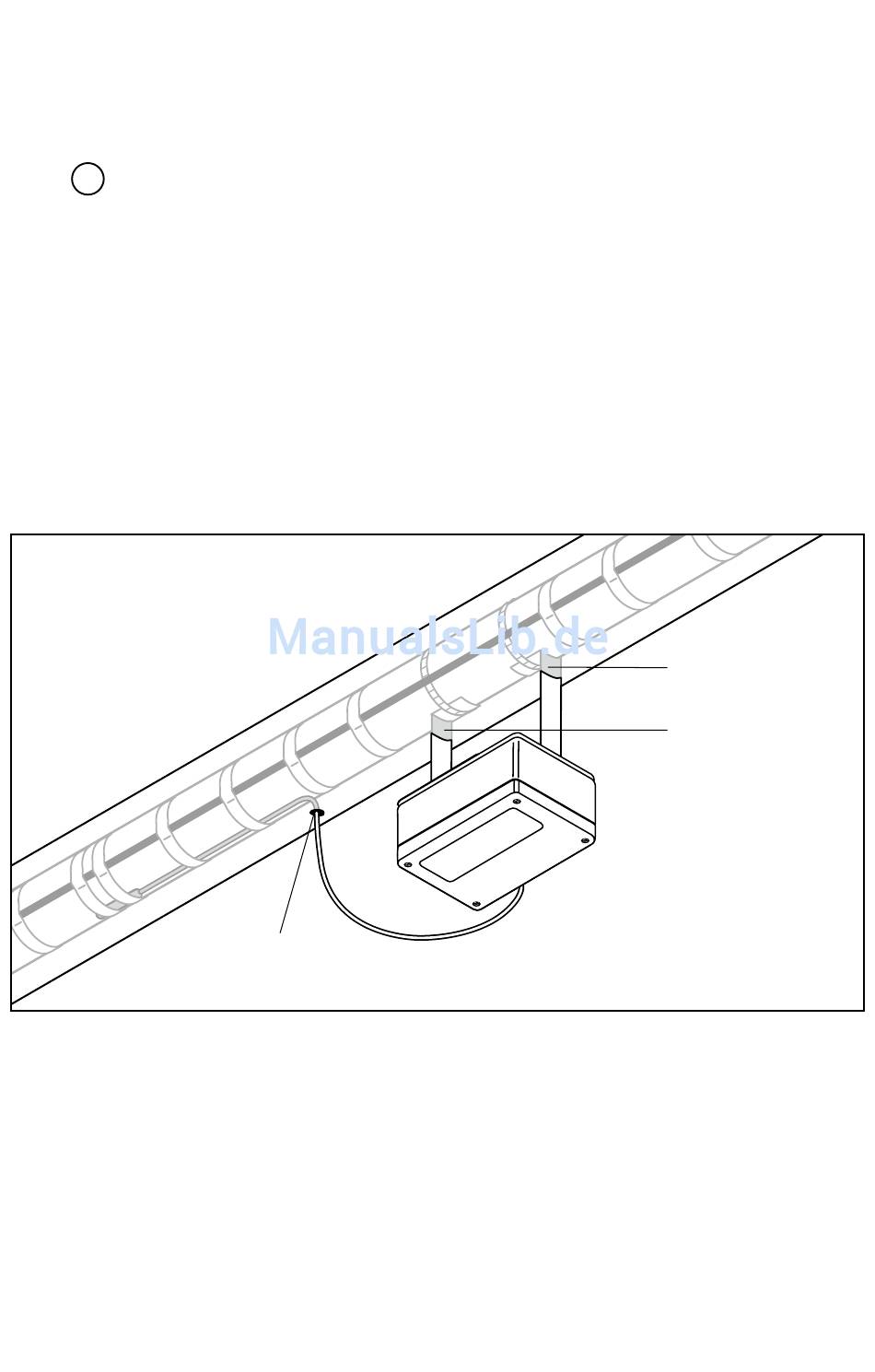

5. Fertigstellung der Montage
Bringen Sie die Gehäuseabdeckung wieder an. Wenn Sie das Thermostat
RAYSTAT-CONTROL-10 noch nicht programmiert haben, folgen Sie nun den
Hinweisen im Kapitel „Programmierung" auf Seite 21. Schließen Sie den De-
ckel des Gehäuses. Vergewissern Sie sich, dass die Rohrleitung und der Sen-
sor nach der Montage der Steuerung vorschriftsgemäß mit Wärmedämmung
isoliert und ummantelt sind, falls erforderlich. Dichten Sie die Ummantelung
an der Einführung des Sensorkabels ab.
2
) bis auf 150 m verlängert werden (max. 20 Ω je Leiter).
A
A
A
21
