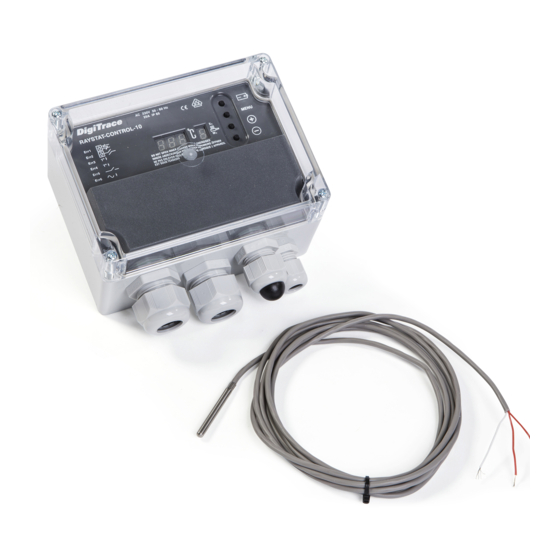

DigiTrace RAYSTAT-CONTROL-10 Bedienungsanleitung
Verwandte Anleitungen für DigiTrace RAYSTAT-CONTROL-10
Inhaltszusammenfassung für DigiTrace RAYSTAT-CONTROL-10
-
Seite 2: Inhaltsverzeichnis
RAYSTAT-CONTROL-10 ENgLISh Table of contents ..................Description & Technical data .................... Functional description ................Display ...................... Installation description ................Operational description ................11 Testing, commissioning and maintenance ..........14 Wiring diagrams ..................37 Commissioning sheet ................39 DEUTSCh Inhaltsverzeichnis ........................ - Seite 5 ENgLISh B 1. Terminal screwdriver 3 mm A 1. Thermostat enclosure 2. Posi-drive screwdriver 5 mm 2, 3, 4, 5 Cable entries 3. Trimming knife (2 x M25, 1 x M20, 1 x M16) 4, 5, 6. Spanners 6. Temperature sensor Pt 100 (27 mm, 7.
-
Seite 16: Beschreibung
Die Heizleitung wird entweder direkt über den Thermostat oder über einen Leistungsschütz ein- und ausgeschaltet. Bei einem Schaltstrom von weniger als 25 A ist eine Schaltung über den Thermostaten RAYSTAT-CONTROL-10 zu empfehlen. Für einen Schaltstrom von mehr als 25 A enthält der RAYSTAT-CONTROL-10 einen potentialfreien Kontakt zur Ansteuerung eines Leistungsschützes. -
Seite 17: Montage
gehäuse Umgebungstemperatur- bereich: –40°C bis +80°C Schutzart: IP65 Bohrungen: 2 x M25, 1 x M20, 1 x M16 Abmessungen: 120 x 160 x 90 (mm) Gewicht: ca. 800 g Material: Graues Polycarbonat Deckelbefestigung: 4 x M6, Zylinderkpfschrauben - rostfreier Stahl, unverlierbar Montage: Wandmontage oder auf Befestigungswinkel SB-100, SB-101, SB-110... - Seite 18 Display Das Thermostat RAYSTAT-CONTROL-10 ist mit einem digitalen Display ausgestattet. Das dreistellige Display links 9a gibt die Messwerte an, das Display rechts 9b den Status. Das Display gibt an, in welchen Betriebszustand sich die Beheizung befindet: 1. Bei normalem Betrieb werden die aktuelle Rohrtemperatur oder der Soll- wert für die Haltetemperatur im linken Display abwechselnd angezeigt.
-
Seite 19: Anschluss
Berücksichtigung der allgemeinen Richtlinien zur elektromagnetischen Verträglichkeit (EMV) installiert werden. Der Thermostat RAYSTAT-CONTROL-10 ist für max. 25 A ausgelegt, die max. Heizkreislänge ist somit begrenzt. Größere Heizkreislängen können durch einen potentialfreien Kontakt über ein Leistungsschütz geschaltet werden (es sind nur entstörte Schütze zu verwenden). - Seite 20 Hinweis: Für potentialfreien Betrieb müssen die Verbindungskabel (W1 und W2) entfernt werden, da sonst der Thermostat oder andere, daran ange- schlossene Komponenten beschädigt werden können. Bei kritischen Prozessen oder extrem niedrigen Umgebungstemperaturen (unter -25°C) wird die Verwendung einer externen Alarmeinheit empfohlen. Diese kann über die M20-Verschraubung 4 direkt am Thermostaten angeschlossen werden.
-
Seite 21: Fertigstellung Der Montage
5. Fertigstellung der Montage Bringen Sie die Gehäuseabdeckung wieder an. Wenn Sie das Thermostat RAYSTAT-CONTROL-10 noch nicht programmiert haben, folgen Sie nun den Hinweisen im Kapitel „Programmierung“ auf Seite 21. Schließen Sie den De- ckel des Gehäuses. Vergewissern Sie sich, dass die Rohrleitung und der Sen- sor nach der Montage der Steuerung vorschriftsgemäß... -
Seite 22: Einleitung
Funktionsbeschreibung 1. Einleitung Die RAYSTAT-CONTROL-10 Parameter sind über ein System-Menü einstell- bar. Der Thermostat ist zusätzlich mit einer Batterie (im Lieferumfang) ausge- stattet, so dass die Programmierung auch ohne Netzspannungsanschluss vorgenommen werden kan. Bitte beachten Sie, dass die Batterie-Taste ( ) nur gedrückt werden darf,... - Seite 23 Sie den entsprechenden Parameter auf (erscheint nach „150“). 4. Fehler Der Thermostat RAYSTAT-CONTROL-10 kann sechs verschiedene Arten von Störungen unterscheiden. Wenn eine Störung vorliegt, erscheint eine entsprechende Meldung im Display. Gleichzeitig schaltet das Alarmrelais. Im Display erscheint die Meldung „...
- Seite 24 Fehlercode Beschreibung Abhilfe Sensorkurzschluss Sensor ersetzen (oder sehr geringer Widerstand) Sensorverbindung Sensorkabel anschliessen unterbrochen oder Sensor ersetzen Untertemperatur- Überprüfen Sie die Rohr- alarm temperatur und die Sensor- befestigung Übertemperatur- Überprüfen Sie die Rohr- alarm temperatur Relaiskontakt schließt Relais defekt/ nicht mehr Thermostat ersetzen Versorgungsspannung Spannung überprüfen...
-
Seite 25: Test, Inbetriebnahme Und Wartung
Test, Inbetriebnahme und Wartung Nachdem Sie den Thermostat montiert haben, prüfen Sie, ob die Heizleitung ordnungsgemäß funktioniert. Hinweise zur Überprüfung finden Sie in der Montageanleitung der Heizleitung. Nun füllen Sie das Inbetriebnahmeproto- koll aus (Seite 39). Der Thermostat sollte in regelmäßigen Abständen gewartet werden. Prüfen Sie, ob –... - Seite 38 B. Voltage free operation: Remove links W1 and W2 and change “U” parameter in set up mode from “0” (not volt free) to “1” (volt free) as explained on page 13 of this manual. Potentialfreier Berieb: Entfermen Sie die Brücken W1 und W2 und ändern Sie die den Parameter für potentialfreien Betrieb “U”...
