Afficheur

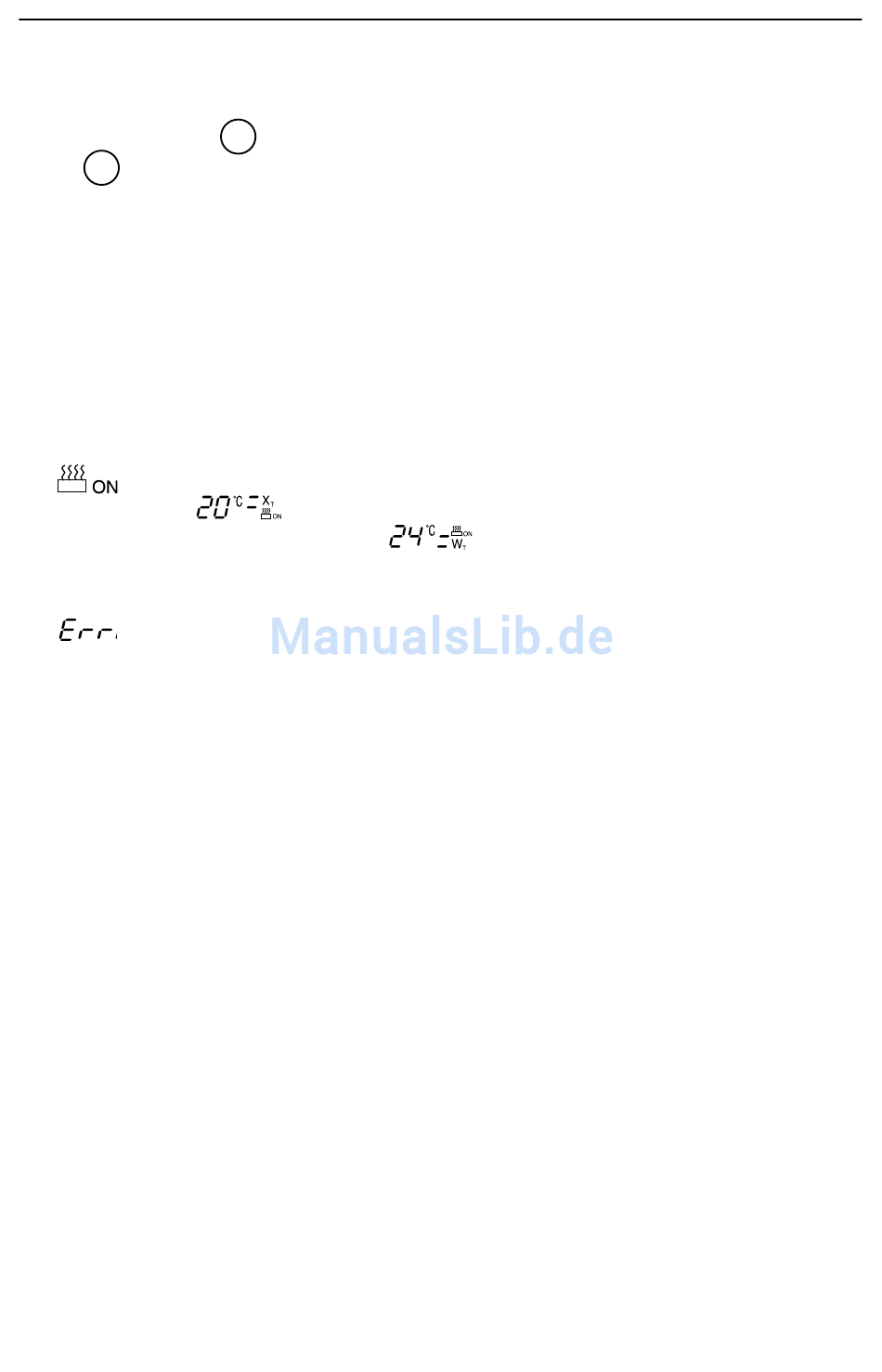

Le RAYSTAT-CONTROL-10 est équipé d'un afficheur numérique. Les trois
chiffres de gauche 9a correspondent à la valeur mesurée et le chiffre de
droite 9b est un affichage d'état.
Quatre modes d'affichage sont possibles:
1. En fonctionnement normal (absence d'erreur), la température mesurée ou
la température de consigne s'affichent dans la partie gauche de l'afficheur
(alternativement).
Lorsque la température mesurée est affichée à gauche, la diode X
lume à droite.
Lorsque la consigne est affichée, c'est la diode W
La diode du milieu s'allume également en fonctionnement normal pour
signaler que le circuit de traçage (relais de commande) est sous tension
( ).
Par exemple,
que le ruban est sous tension ;
programmée à 24°C avec le ruban sous tension.
2. Lorsqu'une erreur est détectée, l'affichage de gauche clignote en montrant
" " et l'affichage d'état donne un numéro permettant d'identifier le
problème (voir Erreurs).
3. Les touches servent à la programmation (voir Paramétrage). En mode de
programmation, l'affichage d'état indiquera le code du paramètre sélec-
tionné et la valeur de ce paramètre s'affichera à gauche.
4. Lors de la mise sous tension initiale, tous les éléments d'affichage s'allu-
ment simultanément pendant une courte durée. Cela se produit aussi lors-
qu'il n'y a pas d'alimentation principale et que la touche Pile est appuyée
(ne pas appuyer sur la touche Pile lorsque l'appareil est sous tension car
cela réduit la durée de vie de la pile).
28
indique que la température mesurée est de 20°C et
qui s'allume.
T
indique une valeur de consigne
s'al-
T
