Hinweis: Für potentialfreien Betrieb müssen die Verbindungskabel (W1 und
W2) entfernt werden, da sonst der Thermostat oder andere, daran ange-
schlossene Komponenten beschädigt werden können. Bei kritischen
Prozessen oder extrem niedrigen Umgebungstemperaturen (unter -25°C)
wird die Verwendung einer externen Alarmeinheit empfohlen. Diese kann
über die M20-Verschraubung 4 direkt am Thermostaten angeschlossen
werden.

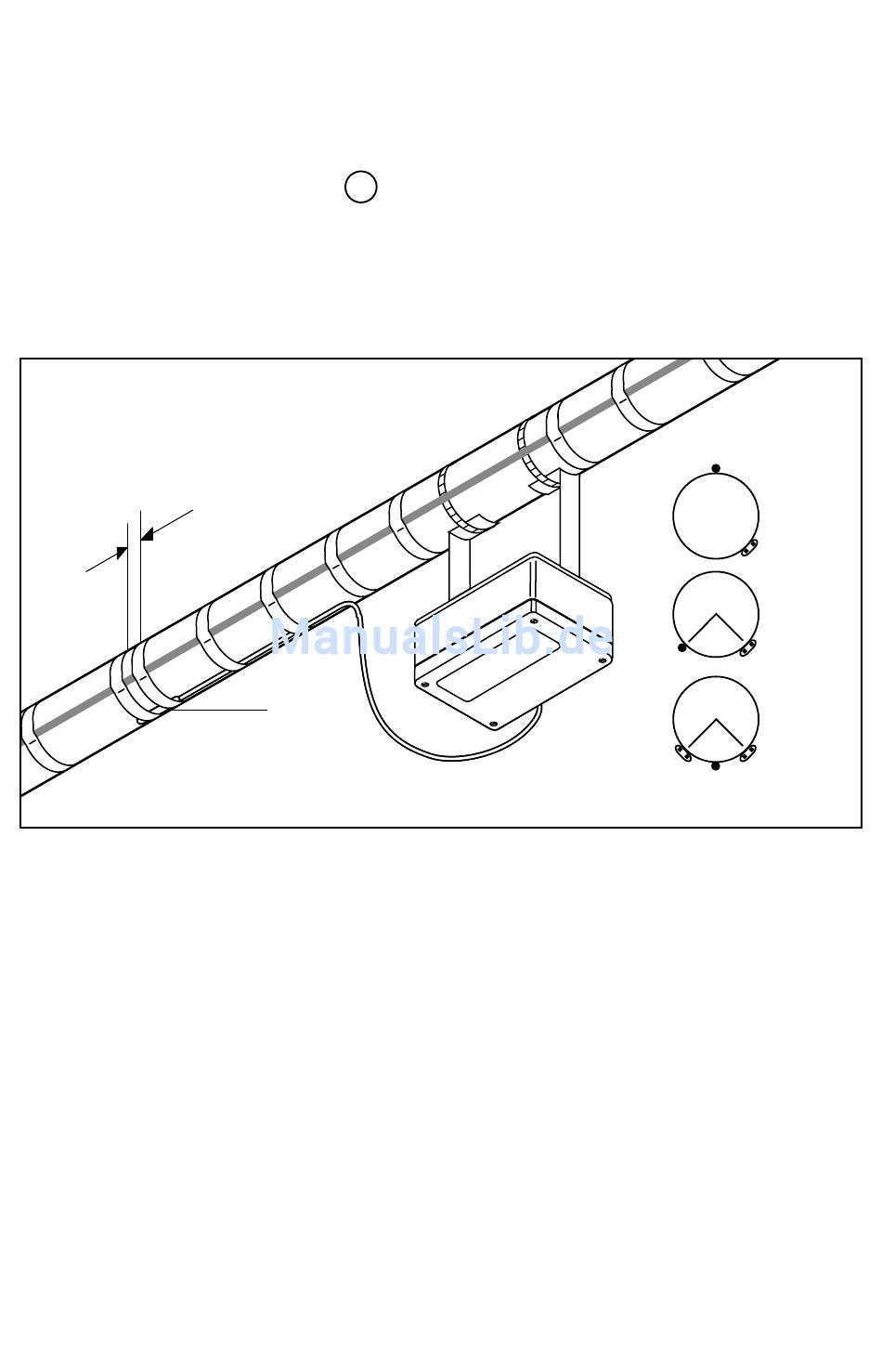

4. Sensormontage
Montageort des Sensors
20 mm
– wie in der Projekt-Auslegung vorgesehen
– nicht in der Nähe von Ventilen, Flanschen, Rohrlagern, Pumpen oder
anderen wärmeabstrahlenden Komponenten, wenn diese ordnungsge-
mäss beheizt werden
– bei temperaturempfindlichen Medien: oben auf der Rohrleitung (A)
– bei einzelnen Heizleitungen: im unteren Quadranten der Rohrleitung, im
90°-Abstand zur Heizleitung (B)
– bei zwei oder mehreren Heizleitungen: im unteren Quadranten der Rohr-
leitung in der Mitte zwischen den beiden Heizleitungen (C)
Befestigung des Sensors
– Befestigen Sie den Sensor an zwei Stellen mit Klebeband auf der
Rohrleitung (D)
– Befestigen Sie den Sensor parallel zur Rohrleitung (D)
– Verlegen Sie die Sensorleitung so, dass sie keiner mechanischen Be-
schädigung ausgesetzt ist. Befestigen Sie das Kabel mit Klebestreifen an
der Rohrleitung.
20
D
A
B
90°
C
