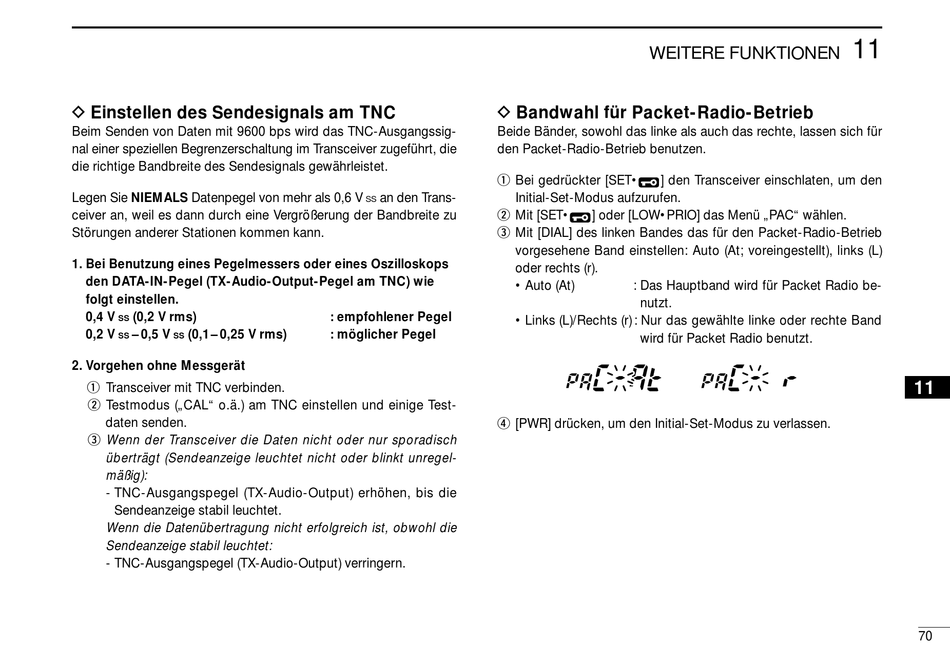

D Einstellen des Sendesignals am TNC
Beim Senden von Daten mit 9600 bps wird das TNC-Ausgangssig-
nal einer speziellen Begrenzerschaltung im Transceiver zugeführt, die
die richtige Bandbreite des Sendesignals gewährleistet.
Legen Sie NIEMALS Datenpegel von mehr als 0,6 V
ceiver an, weil es dann durch eine Vergrößerung der Bandbreite zu
Störungen anderer Stationen kommen kann.
1. Bei Benutzung eines Pegelmessers oder eines Oszilloskops
den DATA-IN-Pegel (TX-Audio-Output-Pegel am TNC) wie
folgt einstellen.
0,4 V
(0,2 V rms)
SS
0,2 V
– 0,5 V
(0,1– 0,25 V rms)
SS
SS
2. Vorgehen ohne Messgerät
q Transceiver mit TNC verbinden.
w Testmodus („CAL" o.ä.) am TNC einstellen und einige Test-
daten senden.
e Wenn der Transceiver die Daten nicht oder nur sporadisch
überträgt (Sendeanzeige leuchtet nicht oder blinkt unregel-
mäßig):
- TNC-Ausgangspegel (TX-Audio-Output) erhöhen, bis die
Sendeanzeige stabil leuchtet.
Wenn die Datenübertragung nicht erfolgreich ist, obwohl die
Sendeanzeige stabil leuchtet:
- TNC-Ausgangspegel (TX-Audio-Output) verringern.
D Bandwahl für Packet-Radio-Betrieb
Beide Bänder, sowohl das linke als auch das rechte, lassen sich für
den Packet-Radio-Betrieb benutzen.
q Bei gedrückter [SET•
an den Trans-
SS
w Mit [SET•
e Mit [DIAL] des linken Bandes das für den Packet-Radio-Betrieb
: empfohlener Pegel
: möglicher Pegel
r [PWR] drücken, um den Initial-Set-Modus zu verlassen.
WEITERE FUNKTIONEN
] den Transceiver einschlaten, um den
Initial-Set-Modus aufzurufen.
] oder [LOW•PRIO] das Menü „PAC" wählen.
vorgesehene Band einstellen: Auto (At; voreingestellt), links (L)
oder rechts (r).
• Auto (At)
: Das Hauptband wird für Packet Radio be-
nutzt.
• Links (L)/Rechts (r) : Nur das gewählte linke oder rechte Band
wird für Packet Radio benutzt.
MAIN
T X
M
11
MAIN
T X
M
11
70
