Spannungsversorgung

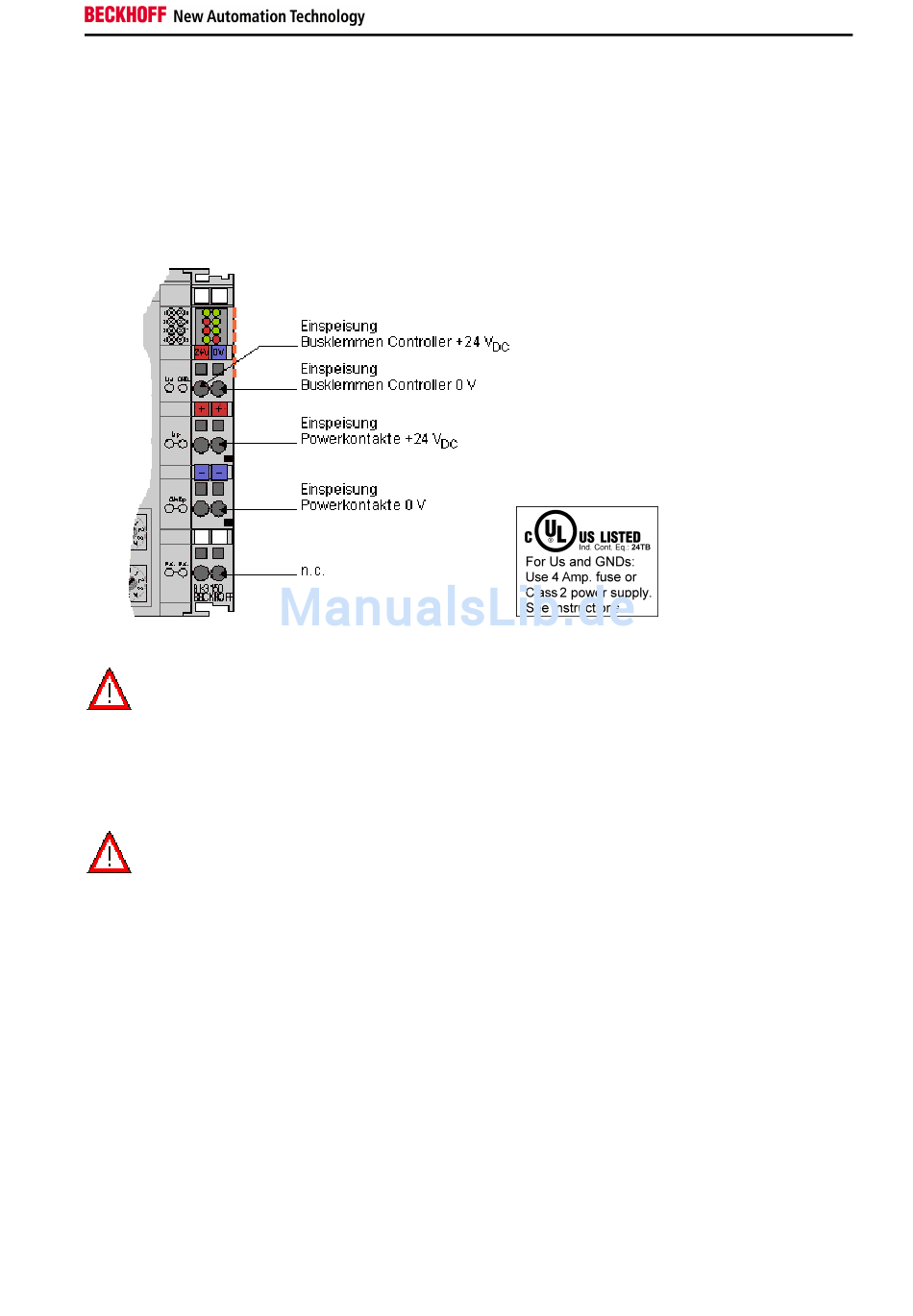

Versorgung von Busklemmen Controller und Busklemmen (Us)
Der Busklemmen Controller benötigt zum Betrieb eine Versorgungsspannung von 24 V
Der Anschluss findet über die oberen Federkraftklemmen mit der Bezeichnung 24 V und 0 V statt. Diese
Versorgungsspannung versorgt die Elektronik der Buskoppler / Busklemmen-Controller sowie über den K-Bus die
Elektronik der Busklemmen. Sie ist galvanisch von der Spannung der Feldebene getrennt.
UL-Anforderungen
Zur Einhaltung der UL-Anforderungen darf Us nur mit einer 24 V
versorgt werden, die
Gefahr
•
•
Zur Einhaltung der UL-Anforderungen darf Us nicht mit unbegrenzten Spannungsquellen
verbunden werden!
Gefahr
Versorgung der Powerkontakte (Up)
Die unteren sechs Anschlüsse mit Federkraftklemmen können zur Einspeisung der Peripherieversorgung benutzt
werden. Die Federkraftklemmen sind paarweise mit einem Powerkontakt verbunden. Die Einspeisung zu den
Powerkontakten besitzt keine Verbindung zur Spannungsversorgung der BC-Elektronik.
Die Federkraftklemmen sind für Drähte von 0,08 mm
Die paarweise Anordnung und die elektrische Verbindung zwischen den Speiseklemmkontakten ermöglicht das
Durchschliefen der Anschlussdrähte zu unterschiedlichen Klemmpunkten. Die Strombelastung über den
Powerkontakt darf 10 A nicht dauerhaft überschreiten. Die Strombelastbarkeit zwischen zwei Federkraftklemmen ist
mit der Belastbarkeit der Verbindungsdrähte identisch.
Feldbuskomponenten
von einer isolierten, mit einer Sicherung (entsprechend UL248) von maximal 4 A
geschützten Quelle, oder
von einer Spannungsquelle die NEC class 2 entspricht stammt.
Eine Spannungsquelle entsprechend NEC class 2 darf nicht seriell oder parallel
mit einer anderen NEC class 2 entsprechenden Spannungsquelle verbunden wer-
den!
2
bis 2,5 mm
.
DC
Versorgungsspannung
DC
2
Querschnitt ausgelegt.
Sicherheitshinweise
19
