PYRO START
| Leichtgewichtrollstuhl

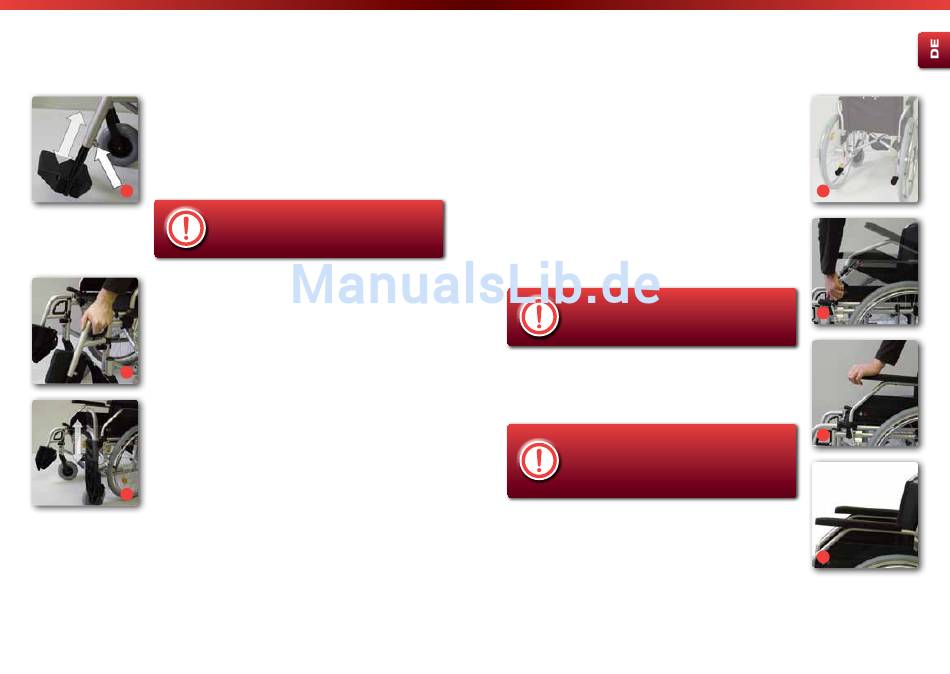

7.6. Fußplatten
•
Die Unterschenkellänge kann stufenlos um 12 cm verstellt werden.
•
Lösen Sie hierzu die Inbusschraube (SW 5). (Abb. 8)
•
Stellen Sie die gewünschte Höhe ein.
•
Zum Ein- und Aussteigen sind die Fußplatten seitlich hochzuklappen.
8
7.7. Beinstützen
•
Um Ihnen das Ein-/Aussteigen so einfach wie möglich zumachen,
können Sie die Fußplatten nach oben klappen oder die Beinstützen
nach außen wegschwenken bzw. nach oben herausnehmen.
•
Um die Beinstütze nach außen wegzuschwenken öffnen Sie die
9 Arretierung. (Abb. 9)
•
In der „Außenposition" kann die Beinstütze komplett abgenommen
werden. (Abb. 10)
•
Um die Beinstütze zu montieren gehen Sie in umgekehrter Reihen-
folge vor.
•
Schwenken Sie die Beinstütze wieder nach vorne bis sie deutlich
hörbar einrastet.
10

7.8. Kipphilfe

•
Durch die Kipphilfe kann die Begleitperson Ihren Rollstuhl leichter
ankippen, um z. B. eine Stufe zu überfahren.
•
Dazu wird der Hebel mit dem Fuß nach unten gedrückt.
•
Das Gleichgewicht halten Sie unter Verwendung der Schiebegriffe.
14
Achtung! Die maximale Auszugslänge ist seitlich mit
einer Markierung gekennzeichnet.
Leichtgewichtrollstuhl |
•
Die Kipphilfe ragt rechts und links am Rahmen heraus und ist
mit Gummiprofilen versehen, um eine ausreichende Griffigkeit zu
gewährleisten. (Abb.11)
•
Optional können anstelle der Gummiprofile Anti-Kipprollen mit
integrierter Kipphilfe montiert werden.

7.9. Seitenteile

•
Um leichter Ein-/Aussteigen zu können, sind die beiden Seitenteile
mit den Armlehnen nach hinten schwenkbar. (Abb.12)
•
Betätigen Sie den Arretierhebel mit leichtem Fingerdruck und
schwenken Sie gleichzeitig das Seitenteil nach hinten weg.
Zum Tragen des Rollstuhles nicht die Seitenteile
benutzen!
•
Zum Verriegeln des Seitenteils, klappen Sie dieses nach vorn und
lassen es mit einem leichten Druck auf die Armlehne einrasten.
(Abb.13)
Stellen Sie beim Schwenken der Seitenteile sicher,
dass keine Kleidungsstücke oder sonstige Utensilien
eingeklemmt werden können. Prüfen Sie vor Inbe-
triebnahme den festen Sitz der Seitenteile!
•
Die Armauflagen für die Seitenteile (desk/lang) sind bei Lieferung
in desk (kurz) montiert.
•
Die Umstellung auf lang erfolgt durch Drehen der Armauflage
um 180° und Montage auf dem gegeüberliegenden Seitenteil.
(Abb. 14)
Bischoff & Bischoff GmbH | 14.08.2013
PYRO START
11
12
13
14
15
