PYRO START
| Leichtgewichtrollstuhl

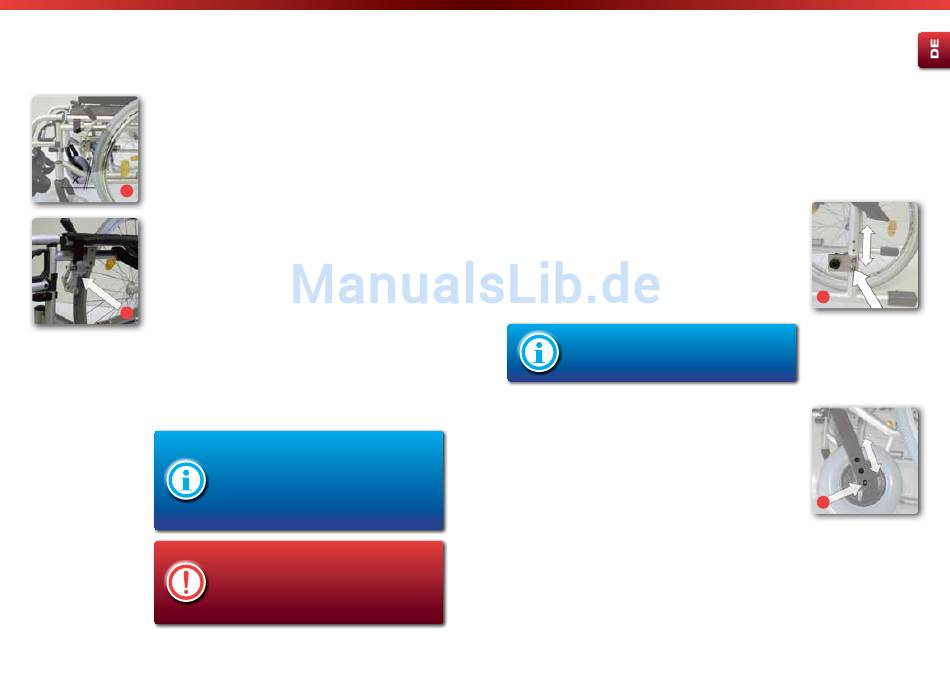

7.10. Feststellbremse

Der Pyro Start ist mit einer Reifenbremse, die für den Insassen bedien-
bar ist, ausgestattet. Diese ist nur zum Parken zu verwenden. Zum Ab-
bremsen der Fahrt ist diese nicht geeignet! Hierzu dienen die Greifrei-
fen, auf die mit den Handflächen leichter Druck ausgeübt wird.
Wenn der Rollstuhl auf diese Weise abgebremst wurde, betätigen Sie
15
beide Reifenbremsen durch nach-vorn-drücken der Bremshebel. Der
Rollstuhl steht nun sicher gebremst.
•
Der Abstand zwischen Bremsbolzen und Reifendecke muss bei
max. geöffnetem Bremsmechanismus an der engsten Stelle x=15
mm betragen. (Abb. 15)
•
Zum Einstellen des Abstandes lösen Sie die zwei Innensechs-
kantschrauben an der Bremshalterung (Unterseite) (Abb. 16)
16
•
Anschließend schieben Sie das Bremssystem entlang der Halterung
in die korrekte Position.
•
Der Bremsbolzen muss waagerecht, also parallel zum Untergrund
ausgerichtet sein.
•
Ziehen Sie abschließend beide Innensechskantschrauben wieder fest.
•
Vergewissern Sie sich, dass die Bremse beim Betätigen des Hebels
vollständig einrastet und nicht zurückschnappt.
16
Die Einstellung an den Bremsen sollte von geschul-
ten Fachleuten durchgeführt werden.
Wenn Sie jedoch über ausreichende Erfahrung verfü-
gen, können Sie diese Arbeit auch selber durchfüh-
ren. Bedenken Sie jedoch, dass falsch eingestellte
Bremsen lebensbedrohliche Folgen haben können.
Um eine optimale Funktionsfähigkeit der Bremse zu
gewährleisten, muss bei Luftbereifung ein Reifen-
druck von 300 - 400 kPa (3-4 bar) vorherrschen!
Bei nicht vorschriftsmäßigem Reifenluftdruck be-
steht ein Verlust der Bremswirkung!
Leichtgewichtrollstuhl |
7.11. Sitzhöhe
Die Sitzhöhe kann in 3 Positionen den Anforderungen an den Benutzer
angepasst werden.
Antriebsrad und Lenkrad müssen sich jeweils in der gleichen Position
befinden. OBEN – MITTE – UNTEN
Antriebsrad:
•
Nehmen Sie die Antriebsräder mittels Steckachse ab.
•
Lösen Sie die Schrauben am Adapter (Inbus, SW 4 und Ringschlüssel
SW 10) und ziehen Sie sie komplett heraus. (Abb. 17)
•
Positionieren Sie den Adapter in der gewünschten Sitzhöhe.
•
Stecken Sie die Schrauben wieder in den Adapter und ziehen Sie
die Schrauben wieder fest an.
Positionieren Sie das Lenkrad in der gleichen Loch-
position, wie die Antriebsachse. Nur so ist ein guter
Geradeauslauf des Rollstuhls gewährleistet.
Lenkrad:
•
Entfernen Sie zuerst die Verblendung der optionalen Bohrungen.
•
Lösen Sie die Achse (Inbus, SW 4) und nehmen Sie sie komplett
heraus. (Abb. 18)
•
Positionieren Sie das Lenkrad in Position der gewünschten Sitzhöhe.
•
Stecken Sie die Achse wieder in die Lenkgabel und ziehen Sie
wieder fest an.
Bischoff & Bischoff GmbH | 14.08.2013
PYRO START
17
18
17
