Wird das Schlepper-Steuerventil mit Druck
beaufschlagen, liegen beide Spuranreißer (Fig. 23.9/
1) eng am Saatkastenseitenteil an:
1. zum Transport
2. vor dem Wenden am Feldende
3. beim Passieren eines Hindernisses auf dem
Feld.
Wird das Schlepper-Steuerventil in Schwimmstel-
lung gestellt, senkt sich ein Spuranreißer (Fig. 23.10/
1) ab:
1. bei Arbeitsbeginn
2. nach dem Wenden am Feldende.
23.3 Spuranreißer in Transportstellung
bringen
Vor dem Transport sind die Spuranreißer-Ausleger
in umgekehrter Reihenfolge, wie in Kap. 23.2 be-
schrieben, an der Drillmaschine zu befestigen.
Zum Transport sind die Spuranreißer
hochzuklappen und mit je einem Klapp-
stecker zu sichern!
Die Puffer (Fig. 23.5/11) dürfen nicht
entfernt werden und müssen bei Ver-
schleiß ersetzt werden!
Die Puffer verhindern, daß die Trans-
portsicherung der Spuranreißer durch
die Klappstecker vergessen wird.

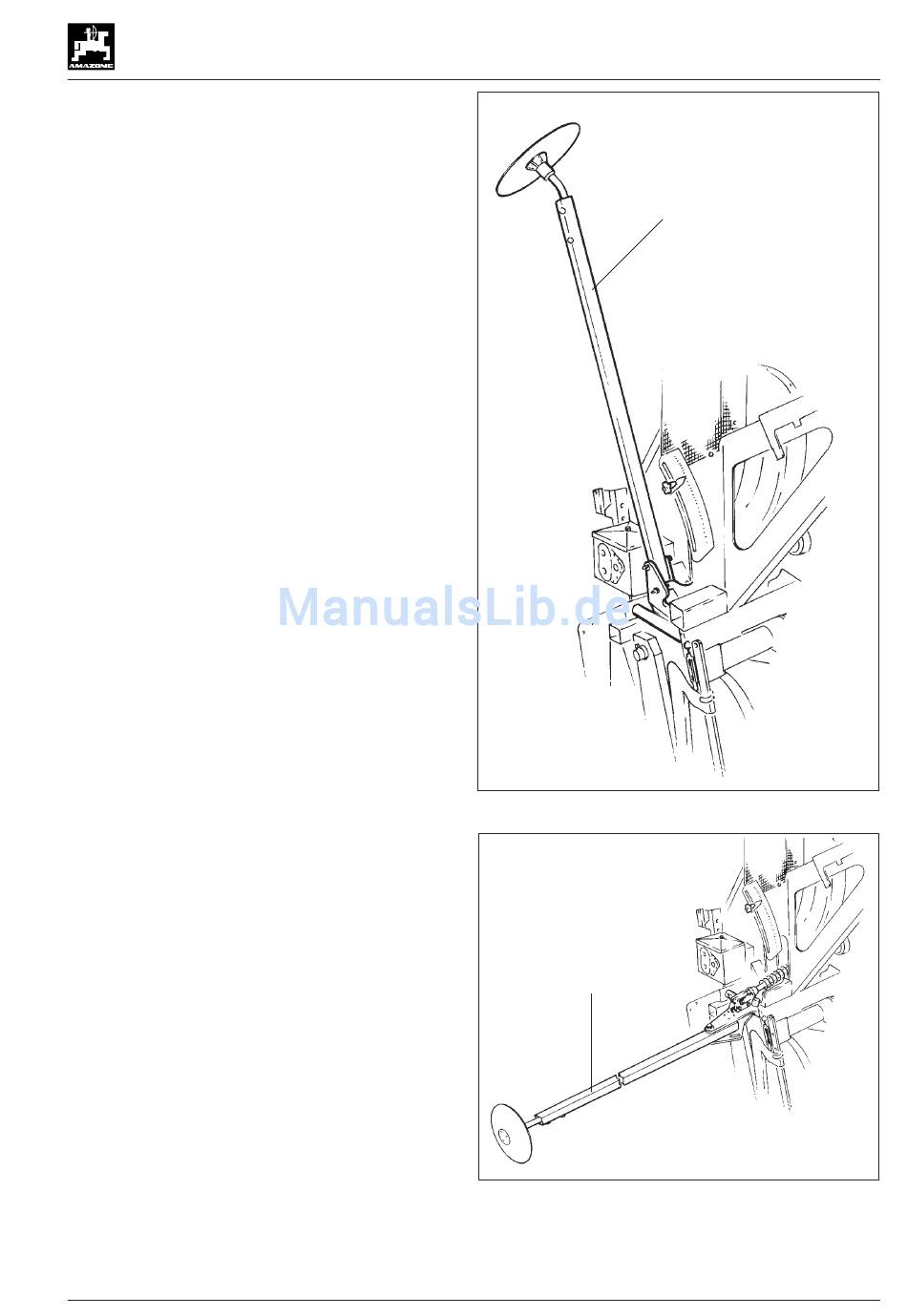

Fig. 23.9
1
Fig. 23.10
23 - 5
1
AD-P B 123 12.97
