26 - 20
7
8
6
15

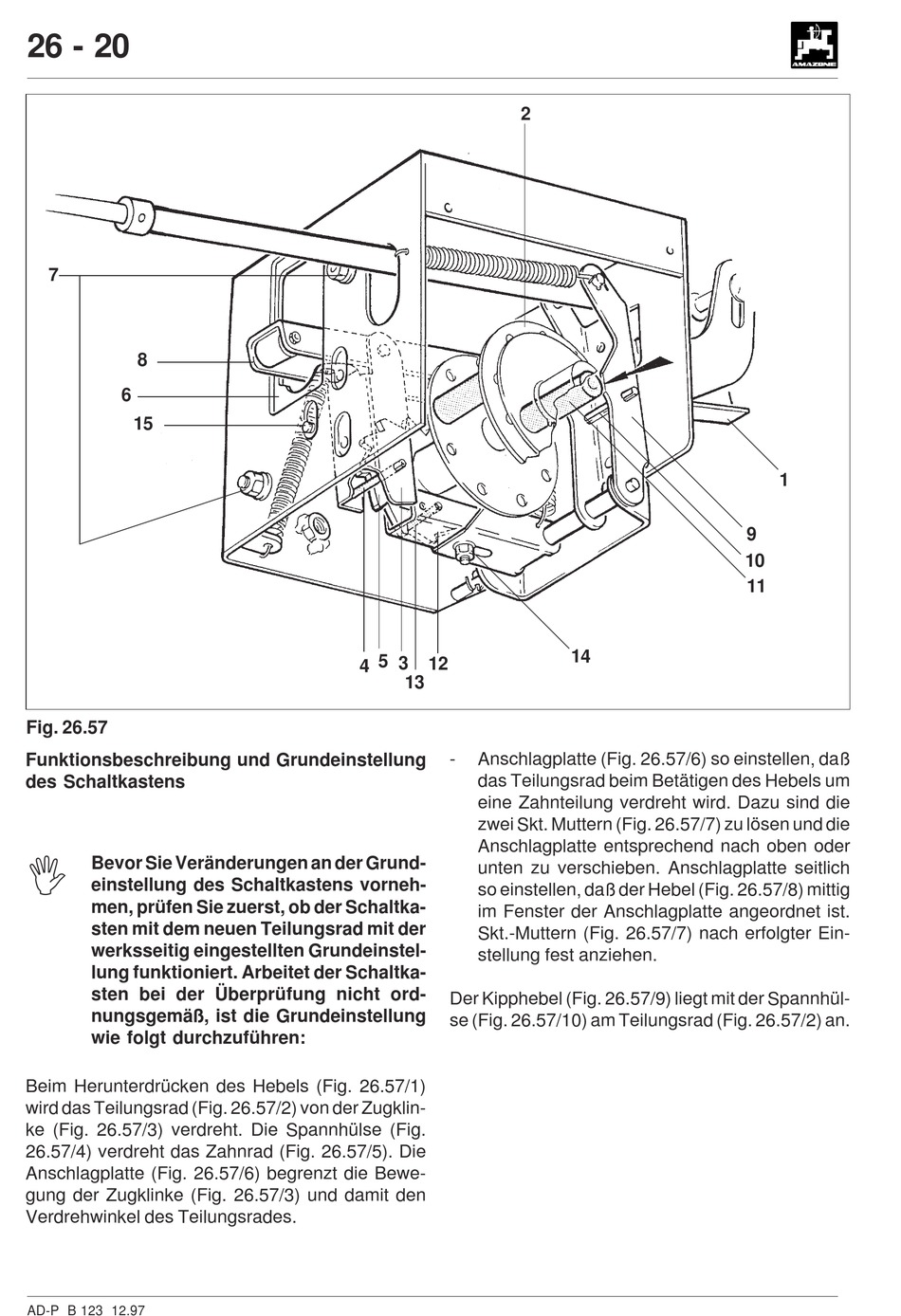

Fig. 26.57
Funktionsbeschreibung und Grundeinstellung
des Schaltkastens
1
Bevor Sie Veränderungen an der Grund-
einstellung des Schaltkastens vorneh-
men, prüfen Sie zuerst, ob der Schaltka-
sten mit dem neuen Teilungsrad mit der
werksseitig eingestellten Grundeinstel-
lung funktioniert. Arbeitet der Schaltka-
sten bei der Überprüfung nicht ord-
nungsgemäß, ist die Grundeinstellung
wie folgt durchzuführen:
Beim Herunterdrücken des Hebels (Fig. 26.57/1)
wird das Teilungsrad (Fig. 26.57/2) von der Zugklin-
ke (Fig. 26.57/3) verdreht. Die Spannhülse (Fig.
26.57/4) verdreht das Zahnrad (Fig. 26.57/5). Die
Anschlagplatte (Fig. 26.57/6) begrenzt die Bewe-
gung der Zugklinke (Fig. 26.57/3) und damit den
Verdrehwinkel des Teilungsrades.
AD-P B 123 12.97
2
4 5
3
12
13
-
Anschlagplatte (Fig. 26.57/6) so einstellen, daß
das Teilungsrad beim Betätigen des Hebels um
eine Zahnteilung verdreht wird. Dazu sind die
zwei Skt. Muttern (Fig. 26.57/7) zu lösen und die
Anschlagplatte entsprechend nach oben oder
unten zu verschieben. Anschlagplatte seitlich
so einstellen, daß der Hebel (Fig. 26.57/8) mittig
im Fenster der Anschlagplatte angeordnet ist.
Skt.-Muttern (Fig. 26.57/7) nach erfolgter Ein-
stellung fest anziehen.
Der Kipphebel (Fig. 26.57/9) liegt mit der Spannhül-
se (Fig. 26.57/10) am Teilungsrad (Fig. 26.57/2) an.
14
1
9
10
11
