Amazone AD-P 2 Betriebsanleitung Seite 115

26 - 19

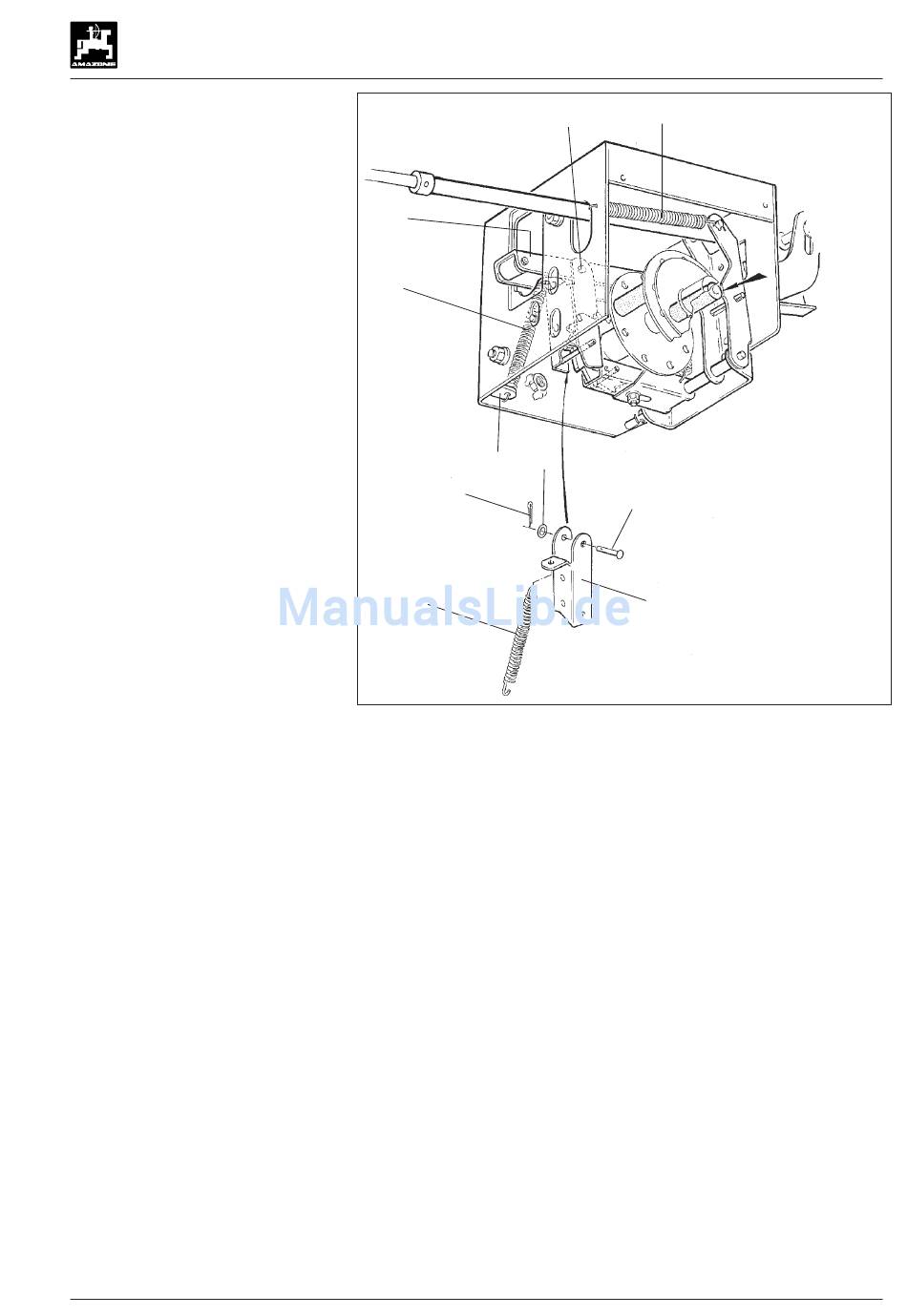

Zugfeder (Fig. 26.56/1) in die Aus-
3 8
sparung der Zugklinke (Fig. 26.56/
2) einhängen.
Zugklinke (Fig. 26.56/2) mit Absteck-
bolzen (Fig. 26.56/3), Scheibe (Fig.
6
26.56/4) und neuem Splint 1,6 x 16,
DIN 94 (Fig. 26.56/5) am Hebel
(Fig. 26.56/6) abstecken.
1
Zugfeder (Fig. 26.56/1) in die La-
sche (Fig. 26.56/7) der Anschlag-
platte einhängen.
Zugfeder (Fig. 26.56/8) befestigen.
4
7
5
3
1 2
Fig. 26.56
AD-P B 123 12.97
