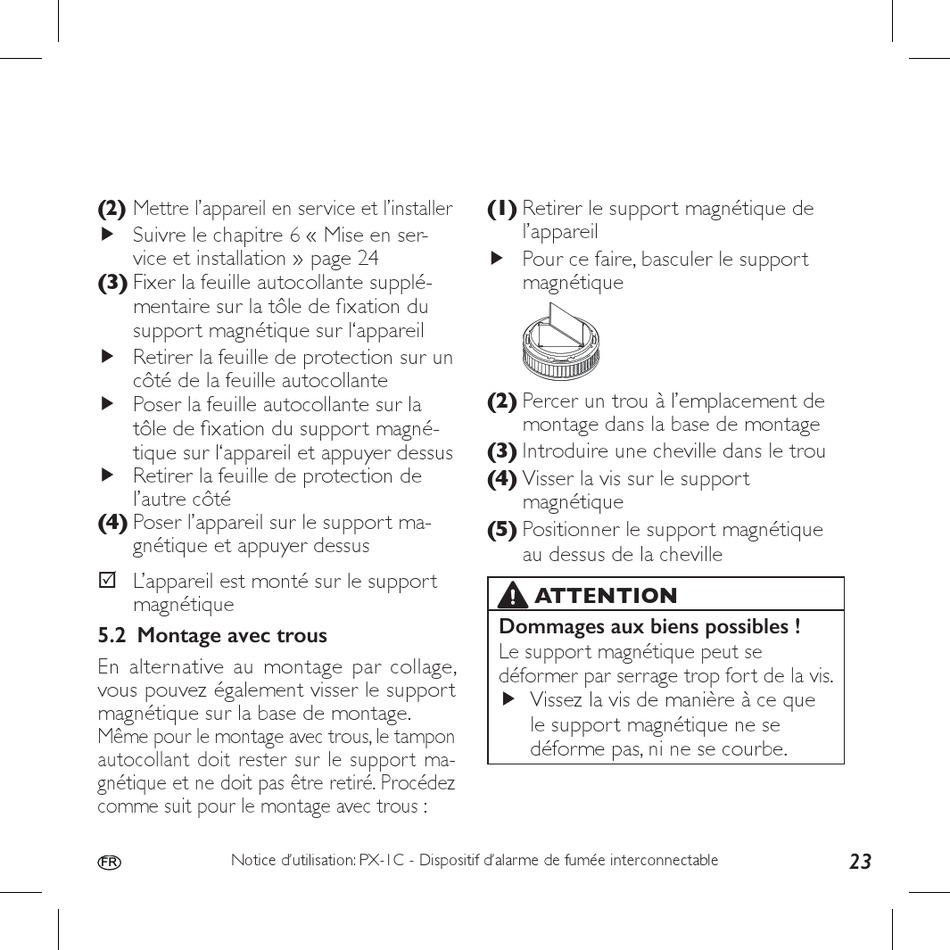

pyrexx PX-1C Betriebsanleitung Seite 71

(2) Mettre l'appareil en service et l'installer
f Suivre le chapitre 6 « Mise en ser-
vice et installation » page 24
(3) Fixer la feuille autocollante supplé-
mentaire sur la tôle de fixation du
support magnétique sur l'appareil
f Retirer la feuille de protection sur un
côté de la feuille autocollante
f Poser la feuille autocollante sur la
tôle de fixation du support magné-
tique sur l'appareil et appuyer dessus
f Retirer la feuille de protection de
l'autre côté
(4) Poser l'appareil sur le support ma-
gnétique et appuyer dessus
5 L'appareil est monté sur le support
magnétique
5.2 Montage avec trous
En alternative au montage par collage,
vous pouvez également visser le support
magnétique sur la base de montage.
Même pour le montage avec trous, le tampon
autocollant doit rester sur le support ma-
gnétique et ne doit pas être retiré. Procédez
comme suit pour le montage avec trous :
Notice d'utilisation: PX-1C - Dispositif d'alarme de fumée interconnectable
FR
(1) Retirer le support magnétique de
l'appareil
f Pour ce faire, basculer le support
magnétique
(2) Percer un trou à l'emplacement de
montage dans la base de montage
(3) Introduire une cheville dans le trou
(4) Visser la vis sur le support
magnétique
(5) Positionner le support magnétique
au dessus de la cheville
ATTENTION
Dommages aux biens possibles !
Le support magnétique peut se
déformer par serrage trop fort de la vis.
f Vissez la vis de manière à ce que
le support magnétique ne se
déforme pas, ni ne se courbe.
23
