- Seite 1 CX04 Bedienungsanleitung Stand 01.07.2011...
-
Seite 2: Vorwort
Vorwort Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für den digitalen HDTV Satelliten-Receiver smart CX04 entschieden haben. Lesen Sie die Bedienungsanleitung des smart CX04 sorgfältig durch, bevor Sie diesen Receiver in Betrieb nehmen. Diese Bedienungsanleitung hilft Ihnen beim ... -
Seite 3: Inhaltsverzeichnis
3 9 B N avigation im Menü ..................19 Programme bearbeiten ................. 20 4 1 B T V-Programmliste / Radio-Programmliste ............20 4 2 B A lle löschen ..................... 21 4 3 B F avorit ......................21 smart CX04... - Seite 4 PVR Konfiguration ................... 32 Media Player ....................34 Bedienung ...................... 35 6 1 Z eitversetztes Fernsehen (Timeshift) ............. 35 Aufnahme programmieren über EPG ............. 35 Laufendes Fernsehprogramm aufnehmen ............35 Aufnahme abspielen ..................36 smart CX04...
- Seite 5 Reinigen ......................47 Außerbetriebnahme und Einlagerung ............47 Störungsbehebung ..................48 Servicehotline ....................50 Entsorgung ....................51 Technische Daten ..................52 Garantie ......................54 Hersteller ......................54 Konformitätserklärung ................. 55 smart CX04...
-
Seite 6: Sicherheitshinweise
Für ausreichend Belüftung sorgen (Lüftungsschlitze müssen frei sein). Umgang mit Batterien Batterien dürfen nicht in die Hände von Kindern gelangen. Auslaufende Batterien verursachen Schaden an Umwelt und Fernbedienung. Batterien entsprechend der geltenden gesetzlichen Bestimmungen entsorgen (s. Kap. E ntsorgung , Seite smart CX04... -
Seite 7: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Der digitale HDTV Satelliten-Receiver smart CX04 dient dem Empfang von freien und verschlüsselten digitalen Satelliten-Programmen im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß. -

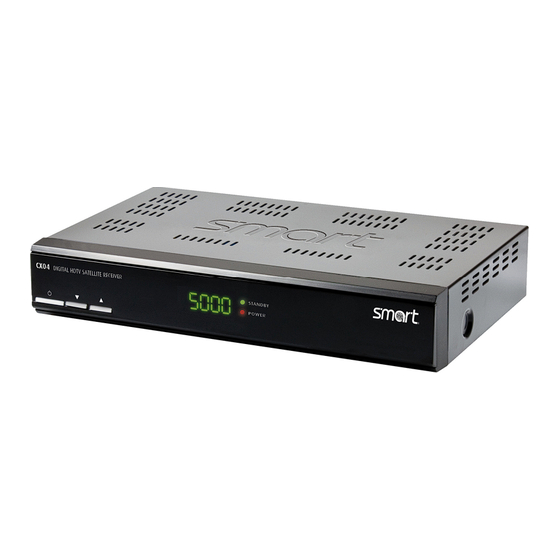

Seite 8: Geräteübersicht
Kanal runterschalten / im Menü nach unten Kanal hochschalten / im Menü nach oben Display und LED rot = Standby; grün = Signal wird empfangen LNB OUT – loop through für weitere Receiver LNB IN – Antennenanschluss Digital-Audio-Ausgang Scartanschluss Fernseher USB-Anschluss HDMI-Anschluss Netzschalter smart CX04... -
Seite 9: Fernbedienung
Receiver nicht mehr auf alle Befehle reagiert. Benötigte Batterien: 2 x AAA Bei längerer Nichtbenutzung können Batterien auslaufen. Batterien aus der Fernbedienung entfernen, wenn diese für längere Zeit (> 1,5 Jahre) nicht benutzt wird. Bei einem Batteriewechsel immer alle Batterien austauschen. smart CX04... - Seite 10 Geräteübersicht T astenbelegung der Fernbedienung 7 7 B Abbildung 3: Fernbedienung smart CX04...
- Seite 11 2 x drücken um Liste der Aufnahmen zu öffnen Aufnahme / Wiedergabe anhalten Langsamer Vor / Rücklauf Im Menü/Programmliste seitenweise nach oben blättern PAGE - PAGE + Im Menü/Programmliste seitenweise nach unten blättern Audio-Modus ändern Videotext/Untertitel starten/beenden smart CX04 DE 11...
-
Seite 12: Anschluss
Anschluss Anschluss Achtung! Receiver zuerst mit der Antenne und allen anderen Geräten verbinden, bevor der Netzstecker in die Steckdose gesteckt wird. Abbildung 4: Anschluss-Schema smart CX04... -
Seite 13: 1 B 1 . Kabel Von Der Satellitenanlage Anschließen
Wenn der Receiver mit einem HDMI- oder Scart-Kabel mit Fernseher verbunden ist, wird Audio-Signal automatisch an den Fernseher übertragen. 4 . Spannungsversorgung herstellen 3 4 B Wenn alle Geräte ordnungsgemäß mit dem Receiver verbunden sind: Netzstecker in Steckdose stecken smart CX04 DE 13... -
Seite 14: Receiver In Betrieb Nehmen
Sie haben nun von HDMI auf den Sie haben nun von Scart auf den Scart-Anschluss umgeschaltet. HDMI-Anschluss umgeschaltet. Das Fernsehbild wieder in gewohnter Nach ca. drei Sekunden wird das Qualität auf Ihrem Fernsehgerät Fernsehbild wieder in gewohnter dargestellt. Qualität auf Ihrem Fernsehgerät dargestellt. smart CX04... -
Seite 15: 6 B E Rstinbetriebnahme
Wenn Sie Ihren Receiver am Hauptschalter (oder auch über eine Stecker- leiste) aus- und wieder einschalten, wird der RAPS-Scan beim Hochfahren des Receivers gemacht. Sind keine neuen RAPS-Listen auf dem Satellit vorhanden, startet der Receiver ohne Verzögerung. smart CX04 DE 15... - Seite 16 Receiver erkennt beim Einschalten, wenn ein neues Update vorhanden ist und startet sogleich den Download des Updates. Nach erfolgtem Download werden Ihnen alle Änderungen in einer Liste angezeigt. Sie können in dieser Liste mit den Tasten navigieren. Mit Drücken der OK -Taste werden die Änderungen gespeichert. smart CX04...
-
Seite 17: Satelliten Auswählen / Installationshilfe
Falls Ihre Antenne zu ungenau oder noch nicht eingestellt ist Ist die Antenne zu ungenau oder gar nicht auf Astra 19,2° Ost eingestellt, dann wird vom smart CX04 automatisch eine Installationshilfe gestartet. Auf Ihrem Fernseher wird dazu mit einem Balken die Signalstärke der Antenne angezeigt. - Seite 18 Sie Erotikprogramme und/oder Call-TV-Programme empfangen wollen. Bestätigen Sie die Auswahl jeweils durch Drücken der OK -Taste. Drücken Sie die Taste um zum nächsten Menüpunkt zu gelangen. 8 4 B Ihr Receiver ist jetzt fertig konfiguriert. smart CX04...
-
Seite 19: Navigieren Im Menü
Menü drücken, um ausgewählten Wert zu erhöhen. im Menü drücken, um ausgewählten Wert zu reduzieren. OK im Menü drücken, um Menüpunkt auszuwählen bzw. um eingestellten Wert zu bestätigen. Gerade aktive Menüpunkte werden farblich hervorgehoben. smart CX04 DE 19... -
Seite 20: Programme Bearbeiten
Um dieses Programm sehen zu können muss ab nun immer das Passwort eingegeben werden. Programm überspringen Sie können einzelne Programme beim zappen überspringen. Programm mit den Tasten markieren. Grüne V-Format-Taste drücken. Mit OK bestätigen. Programm wird ab jetzt bei zappen übersprungen. smart CX04... -
Seite 21: 2 B A Lle Löschen
Wiederholen Sie dies so oft, bis der gewünschte Favoritengruppenname eingegeben ist. Markieren Sie die Schaltfläche OK und bestätigen Sie nochmals mit der Taste OK Mit der Gelben TXT-Taste können Sie zwischen Groß- und Kleinbuchstaben wechseln. Roten FIND-Taste können einzelne Buchstaben/Ziffern wieder löschen. smart CX04 DE 21... -
Seite 22: Installation
In dem Menü Antenneneinstellung können Sie umfangreiche Einstellungen bezüglich empfangenen Satelliten, Transponder, Frequenzen, Motorsteuerung, Polarisation, … vornehmen. Achtung! Überlassen Sie Einstellungen in diesem Menü im Zweifelsfall einem Fachmann. Für den Normalgebrauch müssen hier in der Regel keine Einstellungen vorgenommen werden. smart CX04... -
Seite 23: Einzelsatellitensuche / Multi-Satellitensuche / Tp-Liste
Sie die OK-Taste. Nachdem Sie eine der Unikabel-Frequenzen gewählt haben, drücken Sie die FIND-Taste um die Zwischenfrequenz (Mittenfrequenz) einzustellen. Drücken Sie die V-FORMAT-Taste, um den ZF Kanal, die Zwischenfrequenz oder die Sat Position zu ändern. smart CX04 DE 23... -
Seite 24: Systemeinstellungen
Zur Verfügung stehen 480i, 480p, 576i, 576p, 720p_50, 720p_60, 1080i_50 und 1080i_60. Wenn Sie ein TFT- oder Plasma-Fernsehgerät haben wählen Sie in Europa 720p_50 oder 1080i_50. Weitere Informationen zur Auflösung ihres Fernsehgerätes finden Sie in der Bedienungsanleitung Ihres Fernsehgerätes. smart CX04... -
Seite 25: D Igital-Audio-Ausgang
Dolby Digital-Format übertragen wird und Sie so bis zu sechs diskrete Tonspuren empfangen können. Beachten Sie, dass das Fernsehprogramm einen separaten AC3-Kanal besitzen muss, den Sie über die -Taste auswählen können. Informationen über die Audioformat-Kompatibilität Ihrer Heimkino-Anlage entnehmen Sie der Heimkino-Bedienungsanleitung. smart CX04 DE 25... -
Seite 26: Farbeinstellung
Geben Sie mit den Zifferntasten die aktuelle Uhrzeit ein. Dies ist nur dann möglich, wenn Sie die automatische Zeiteinstellung (GMT Ein) ausgeschaltet haben. Timer-Einstellung In diesem Menü können geplante Programmwechsel, bzw. Aufnahmen angelegt, bearbeitet bzw. gelöscht werden. smart CX04... - Seite 27 Zifferntasten die Laufzeit ein. Markieren sie mit den Tasten die Schaltfläche Speichern und bestätigen Sie mit OK. Sie können im EPG markierte Sendungen direkt Ihrem Ereignistimer hinzufügen. Damit entfällt das aufwändige programmieren des Datums, der Uhrzeit, … smart CX04 DE 27...
-
Seite 28: 2 B K Indersicherung
5 2 B Im Lieferzustand ist das Passwort 0000 voreingestellt. Wenn Sie ein neues Passwort vergeben: Neues Passwort unbedingt irgendwo notieren. Im Notfall die smart-Service-Hotline anrufen. M enü Sperren 9 3 B Stellen Sie hier mit den Tasten ein, ob der Zugriff auf die Einstellungs-Menüs durch ein Passwort geschützt werden soll. -
Seite 29: Erweiterte Einstellungen
Hier können Sie mit den Tasten den Auto Standby-Modus ein- und ausschalten. Wenn diese Funktion aktiviert ist, schaltet sich das Gerät automatisch nach 3 Stunden aus, wenn es nicht bedient wird. Werksseitig ist diese Funktion eingeschaltet. smart CX04 DE 29... -
Seite 30: Werkzeuge
Sie mit OK. U pgrade über RS232 5 7 B Auf der Internetseite www.smart-electronic.de die passende Software suchen und auf Ihrem Rechner speichern und entpacken (rar-Datei). Rechner und Receiver über ein Nullmodemkabel (RS-232) verbinden. Software auf Ihrem Rechner ausführen. -
Seite 31: 0 B R Aps System
Aktualisieren über USB Es besteht außerdem die Möglichkeit, über USB eine aktuelle Software aufzuspielen. Suchen Sie die Update-Datei auf der Internetseite www.smart- electronic.de (Menüpunkt Support) und speichern Sie diese auf einem USB-Datenträger. Entpacken Sie die entsprechende Datei und kopieren sie die Datei mit der Endung .abs auf Ihren USB-Datenträger. -
Seite 32: Aufnahme
Zeigt an, wie viel Speicherplatz für Timeshift-Dateien genutzt werden können. Dateisystem Zeigt an, mit welchem Dateisystem der angeschlossene USB-Datenträger arbeitet. PVR Konfiguration Timeshift Betrieb Hier können Sie einstellen, ob Timeshift-Aufnahmen bei jedem Kanalwechsel automatisch beginnen sollen. Die Timeshift-Aufnahme beginnt bei jedem Kanalwechsel smart CX04... -
Seite 33: Timeshift Als Aufnahme
Sprünge können Sie mit den Tasten Page+ und Page- durchführen, wenn das Abspielen-Informationsfeld eingeblendet ist (z.B. durch drücken der SHIFT- Taste). Ausblendzeit Hier können Sie einstellen, wie lange das Abspielen-Informationsfeld nach einer Eingabe eingeblendet bleiben soll. smart CX04 DE 33... -
Seite 34: Media Player
Im Mediaplayer können Sie den angeschlossenen USB-Datenträger nach verschiedenen Dateitypen durchsuchen und diese anzeigen, bzw. abspielen lassen. Der Mediaplayer lässt sich auch direkt durch drücken der Taste PLAY öffnen. Infos zur Bedienung des Mediaplayer: Kapitel „Dateien von der Festplatte abspielen / anzeigen“, Seite 36 smart CX04... -
Seite 35: Bedienung
Ihrem Ereignistimer hinzufügen. Ihrem Ereignistimer hinzufügen. Die Sendung wird automatisch aufgenommen und auf dem angeschlossenen USB-Datenträger gespeichert. Laufendes Fernsehprogramm aufnehmen Taste REC drücken. Die Aufnahme startet. Am rechten Bildrand erscheint das Record-Symbol. Taste drücken. smart CX04 DE 35... -
Seite 36: Aufnahme Abspielen
Aufnahme wird ignoriert. Wenn Sie nicht auf die Meldung reagieren, wird die laufende Aufnahme gestoppt (und gespeichert) und die programmierte Aufnahme wird gestartet. Aufnahme abspielen Taste SHIFT 2 x drücken Ein Fenster mit den bisherigen Fernseh-Aufnahmen öffnet sich. smart CX04... -
Seite 37: Dateien Von Der Festplatte Abspielen / Anzeigen
In der Ordnerstruktur werden jetzt nur Musik-Dateien angezeigt. Markieren Sie einzelne Musikstücke und drücken Sie die grüne Funktionstaste. Es erscheint ein Herzsymbol hinter der entsprechenden Musikdatei. Die Musikdatei wurde der Wiedergabeliste hinzugefügt. smart CX04 DE 37... -
Seite 38: Recall
Es erscheint stattdessen die Meldung No FAV Channels. A uflösung ändern 6 5 B V-Format-Taste drücken, um die Video-Auflösung zu ändern. P rogramme finden 6 6 B Rote FIND-Taste drücken, um das Menü für die Sendersuche aufzurufen. smart CX04... -
Seite 39: Radio Hören
ändern, wenn der Receiver über YUV oder HDMI angeschlossen ist. Anderenfalls bewirkt die Taste eine Umschaltung zwischen dem NTSC- und PAL Format. Videotext / Untertitel TXT-Taste drücken. Mit den Tasten auswählen, ob Untertitel oder Videotext angezeigt werden soll. Mit OK bestätigen. smart CX04 DE 39... -
Seite 40: 0 B P Ause
Mit OK bestätigen. P rogramm-Informationen 7 4 B INFO-Taste drücken, um zusätzliche Informationen zum Programm anzuzeigen. INFO-Taste erneut drücken, ruft detailliertere Informationen zum Programm auf. Bietet ein Sender keine Zusatzinformationen zum Programm an, bleibt das Textfeld leer. smart CX04... -
Seite 41: Umgang Mit Usb Speichermedien
USB-Festplatten mit 2,5” Größe werden in der Regel über den USB-Anschluss mit Strom versorgt. Prüfen Sie die Stromaufnahme Ihrer Festplatte (Bedienungsanleitung der Festplatte), da die Receiver von smart einen Strom von maximal 500 - 600 mA abgeben. Liegt die Stromaufnahme der Festplatte höher, muss diese mit einem externen Netzteil mit Strom versorgt werden. -
Seite 42: Prüfen Der Lese- Und Schreibgeschwindigkeit
Partitionen – aufgeteilt werden. Smart empfiehlt, mindestens zwei Partitionen auf dem Datenträger anzulegen, wobei die Aufnahme-Partition ausschließlich für Aufnahmen am Receiver genutzt wird. Der smart CX04 nutzt bei mehreren Partitionen automatisch die erste Partition. Die Aufnahme-Partition sollte 250GB nicht übersteigen, um die Einlesezeit der Daten gering zu halten. -
Seite 43: Speicherbedarf Bei Aufnahmen
Datenträger über 250GB Erste Partition mit max. 250GB Datenträger wird nicht Datenträger nicht mit dem Geeignete USB-Speichermedien erkannt Receiver kompatibel, nicht gibt es im Zubehör-Shop auf unterstütztes Dateisystem, www.smart-electronic.de unzureichende Lese- und Schreibgeschwindigkeit Kabelverbindung defekt USB-Kabel prüfen smart CX04 DE 43... -
Seite 44: Fehlerprüfung Unter Windows
Datenträger an PC anschließen, Arbeitsplatz öffnen und Datenträger mit rechtsklick markieren. Eigenschaften Extras Fehlerprüfung auswählen. Es öffnet sich das Fenster Überprüfung des Datenträgers Setzen Sie beide Haken (Dateisystemfehler und Fehlerhafte Sektoren) Starten Sie mit OK die Fehlerprüfung- und korrektur. smart CX04... -
Seite 45: Anschluss An Ein Unikabel-System
Empfangsanlage, bzw. deren Komponenten entsprechend vorbereitet wurden, d.h. wenn ein funktionsfähiges Unikabel- System vorhanden ist. Der digitale HDTV Satelliten-Receiver CX04 ermöglicht es, anstelle der verschiedenen LNB-Frequenzen den Empfangsmodus auf den Unikabel- Standard umzustellen. Damit ist es möglich, je nach Anlagentyp bis zu acht Receiver unabhängig voneinander an nur eine Stammleitung anzuschließen. -
Seite 46: 8 B E Instellen Der Zf-Kanäle Und Frequenzen
(bei Kanal "1" beginnen; je einen der ZF-Kanäle in aufsteigender Reihenfolge den angeschlossenen Receivern zuweisen). Menüpunkt Mittenfrequenz auswählen und die zum ZF-Kanal zugehörige Frequenz (siehe Zuordnungstabelle) einstellen. Die Pegelanzeigen "Signalstärke" und "Signalqualität" schlagen bei der korrekt eingestellten Frequenz sofort aus. Einstellungen speichern. smart CX04... -
Seite 47: Reinigen
Receiver und angeschlossene Geräte von der Stromversorgung trennen. Alle angeschlossenen Kabel herausziehen. Batterien aus der Fernbedienung nehmen. Receiver, Kabel und Fernbedienung in Originalverpackung legen. Receiver und Zubehörteile an einem trockenen und staubfreien Ort lagern. Receiver vor Frost schützen. smart CX04 DE 47... -
Seite 48: Störungsbehebung
Receivers der des TV- Geräts an. Die Fernbedienung Die Batterien sind Ersetzen Sie die funktioniert nicht. verbraucht. Batterien durch frische. Die Fernbedienung ist Richten Sie die falsch ausgerichtet. Fernbedienung auf die Vorderseite des Receivers. smart CX04... -
Seite 49: Mögliche Ursache
Ihrem Fernsehgerät dargestellt. Bei Bedarf wird für den Receiver neue Betriebssoftware veröffentlicht. Diese kann ganz einfach über Satellit oder von der Webseite www.smart- electronic.de geladen werden. Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie sich an Ihren Fachhändler. -
Seite 50: Servicehotline
Störungsbehebung Servicehotline Wenn Sie Probleme mit der Technik, mit den Anschlüssen oder grundsätzliche Einstellungsfragen haben: Service Hotline: +49 7724 9478354 Telefax: +49 7724 9478333 E-Mail: service@smart-electronic.de Internet: www.smart-electronic.de smart CX04... -
Seite 51: Entsorgung
Ihrer örtlichen kommunalen Sammelstelle (Recycling-Hof). Durch Ihren Beitrag zur Entsorgung dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Helfen Sie mit, die Umwelt zu erhalten, in der wir leben! smart CX04 DE 51... -
Seite 52: Technische Daten
Videoauflösung (Videoformat) 1920 x 1080; 1280 x 720; 720 x 480 Bildschirmformat 4:3, 16:9 Fernbedienung Reichweite bis 7 m Batterien 2x Typ AAA Netzteil Stromverbrauch im Standby unter 1 W Netzspannung 175 - 250 V ~, 50/60 Hz smart CX04... -
Seite 53: Anschlüsse
1x HDMI 1 x Scart-Buchse (EURO AV) Temperatur Betriebstemperatur 0° C bis +40° C Lagerungstemperatur -40° C bis +65° C Abmessungen und Gewicht Breite 260 mm Höhe 45 mm Tiefe 215 mm Gewicht ca. 1,5 kg smart CX04 DE 53... -
Seite 54: Garantie
Garantie Garantie Die Gewährleistung für den digitalen HDTV Satelliten-Receiver smart CX04 der smart electronic GmbH entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Hersteller smart electronic GmbH Industriestraße 29 78112 St. Georgen Germany Service Hotline: +49 7724 9478354) Telefax: +49 7724 9478333 E-Mail: service@smart-electronic.de... -
Seite 55: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Die smart electronic GmbH, I ndustriestraße 29 7 8112 St. Georgen G ermany erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 2006/95/EG EN 60 335-1 EN 60 335-2-15 Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG ...
