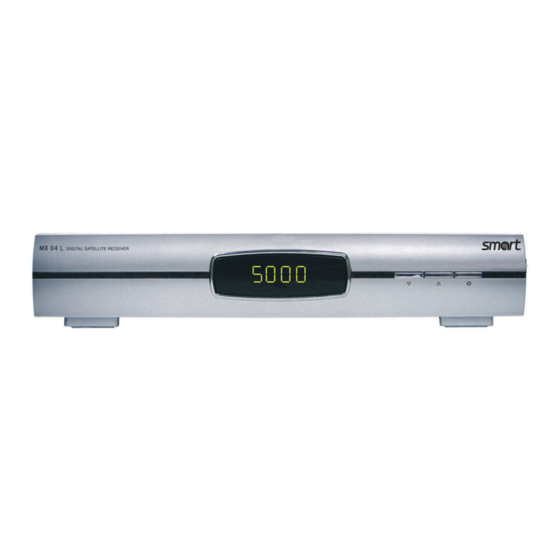

- Seite 1 Digitaler Satelliten Receiver MX 04 L Ergänzung zur Bedienungsanleitung MX 04 Version: 26.08.2008...
-
Seite 2: Save Energy
Die Bedienungsanleitung für den Receiver MX 04 und diese Ergänzung bilden zusammen die Bedienungsanleitung für den Receiver MX 04 L. Lesen Sie die Bedienungsanleitung des Smart MX 04 und die Ergänzung zur Bedienungsanleitung MX 04 sorgfältig durch, bevor sie den Receiver in Betrieb nehmen. -
Seite 3: Anschluss An Ein Unicable-System
Unicable- System vorhanden ist. Der digitale Satelliten Receiver MX 04 L ermöglicht es, anstelle der verschiedenen LNB-Frequenzen den Empfangsmodus auf den Unicable- Standard umzustellen. Damit ist es möglich, je nach Anlagentyp bis zu acht Receiver unabhängig voneinander an nur eine Stammleitung anzuschließen. - Seite 4 Einstellen der ZF-Kanäle und Frequenzen Receiver anschalten. Taste auf der Fernbedienung drücken Mit Tasten "Installation" anwählen und mit bestätigen. Passwort eingeben (Im Lieferzustand ist 0000 voreingestellt). Abbildung 2: Passworteingabe Das Installationsmenü wird angezeigt. Abbildung 3: Installationsmenü Smart MX 04 L...
- Seite 5 Anschluss an ein Unicable-System Menüpunkt "Antenneneinstellungen" anwählen und bestätigen. Menüpunkt "LNB Frequenz" auswählen und dort "unicable (9750-10600)" auswählen Abbildung 4: Menüpunkt "LNB Frequenz" Smart MX 04 L...
- Seite 6 Reihenfolge den angeschlossenen Receivern zuweisen). Abbildung 5: ZF-Kanal einstellen Menüpunkt "Center Freq" auswählen und die zum ZF-Kanal zugehörige Frequenz (siehe Zuordnungstabelle) einstellen. Die Pegelanzeigen "Signalstärke" und "Signalqualität" schlagen bei der korrekt eingestellten Frequenz sofort aus. Abbildung 6: Frequenz einstellen Smart MX 04 L...
- Seite 7 Anschluss an ein Unicable-System Taste drücken Die Einstellungen werden gespeichert. Abbildung 7: Einstellungen speichern Sie befinden sich wieder im "Installationsmenü" Noch zwei Mal die Taste drücken. Der Receiver ist empfangsbereit und im Normalmodus. Smart MX 04 L...

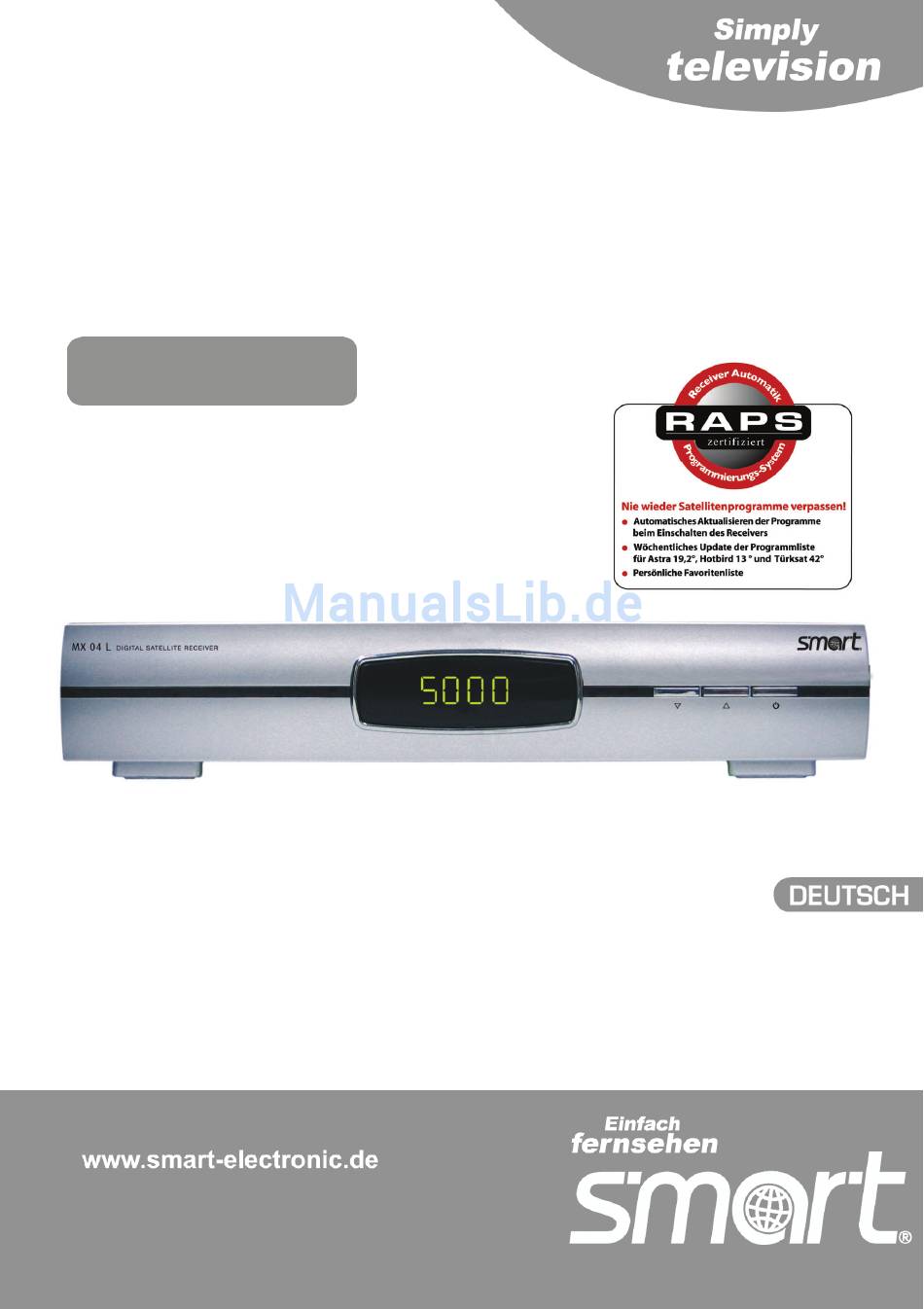

- Seite 9 Digitaler Satelliten Receiver MX 04 L Bedienungsanleitung Version: 13.08.2008...
- Seite 10 Vorwort Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für den digitalen Satelliten-Receiver Smart MX 04 L entschieden haben. Bitte lesen Sie die Bedienungsanleitung des Smart MX 04 L sorgfältig durch, bevor sie diesen Receiver in Betrieb nehmen.
-
Seite 11: Inhaltsverzeichnis
Receiver in Betrieb nehmen................. 24 Einschalten des Receivers................24 Bedienung am Receiver ................26 Bedienung am Receiver.................. 26 RAPS ......................27 Was ist RAPS?....................27 RAPS automatisch installieren oder aktualisieren .......... 28 Lokalen TV-Sender einstellen ................. 30 Smart MX 04 L... - Seite 12 Systemeinstellungen ..................50 Sprache ändern....................50 TV-Einstellung ....................52 Lokale Zeiteinstellungen ................. 54 Timer-Einstellung .................... 55 Kindersicherung ....................58 OSD Einstellung....................60 Favoritenliste ....................61 Erweiterte Einstellungen ................. 62 Zubehör ......................64 Information ...................... 64 Werkseinstellung..................... 64 Smart MX 04 L...
- Seite 13 Pause-Funktion ....................74 Programm-Umschaltung ................. 74 Audio-Einstellungen ..................75 Ton abschalten....................75 Reinigen ......................76 Außerbetriebnahme des Receivers ............. 76 Störungsbehebung ..................77 Entsorgung ....................78 Technische Daten ..................79 Hersteller......................81 Garantie......................81 Konformitätserklärung ................. 81 Smart MX 04 L...
-
Seite 14: Sicherheitshinweise
Gefahr eines Stromschlags. • Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen oder mit der Antennen-Anlage spielen. Achten Sie darauf, dass Kinder keine Gegenstände in die Lüftungsschlitze stecken. Es besteht Lebensgefahr durch Stromschlag. Smart MX 04 L... -
Seite 15: Der Richtige Standort
• Batterien dürfen nicht in die Hände von Kindern gelangen. • Auslaufende Batterien können Schäden Fernbedienung verursachen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll (siehe auch Kapitel Entsorgung auf Seite 78). Smart MX 04 L... -
Seite 16: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Der digitale Satelliten-Receiver Smart MX 04 L dient dem Empfang von digitalen Satelliten-Programmen im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Beachten Sie alle Informationen dieser Bedienungsanleitung, insbesondere Sicherheitshinweise auf Seite 6. -
Seite 17: Lieferumfang
Lieferumfang Lieferumfang Überprüfen Sie, ob der Lieferumfang vollständig ist. Die Lieferung umfasst • den digitalen Satelliten-Receiver Smart MX 04 L, • dessen Fernbedienung, • 2 Batterien (Typ AAA) für die Fernbedienung, • eine Bedienungsanleitung. Sollte der Lieferumfang unvollständig sein, wenden Sie sich an Ihren Fachhändler oder an... -
Seite 18: Geräteübersicht
Power-LED Leuchtet, wenn der Receiver eingeschaltet ist ▼ Taste, um Programme schrittweise abwärts zu schalten. ▲ Taste, um Kanäle schrittweise aufwärts zu schalten. Umschalter zwischen Betriebs- und Standby-Modus. Standby-LED Leuchtet, wenn der Receiver im Standby-Modus ist Smart MX 04 L... -
Seite 19: Rückseite Mit Modulator (Optional)
SCART-Anschluss Videogerät SCART-Anschluss TV-Gerät LNB OUT Durchschleif Anschluss des Receivers LNB IN Anschluss des Satellitenantennenkabels RF-IN Modulator-Eingang RF-OUT Modulator -Ausgang RS232 Serielle Schnittstelle AUDIO-R Audio-Ausgang rechts 0/12V 0/12 Volt-Ausgang Netzanschluss 175 - 250 V ~, 50/60 Hz Smart MX 04 L... -
Seite 20: Fernbedienung
Tauschen Sie bei einem Batteriewechsel immer alle Batterien aus. Um eine Beschädigung der Fernbedienung durch auslaufende Batterien zu vermeiden, sollten die Batterien aus dem Batteriefach entfernt werden, wenn die Fernbedienung für längere Zeit nicht benutzt wird. Smart MX 04 L... -
Seite 21: Tastenbelegung Der Fernbedienung
Fernbedienung Tastenbelegung der Fernbedienung Symbol Beschreibung Wechsel zwischen Standby- und Betriebsmodus Zifferntasten Direkte Auswahl der Programme oder Eingabe (0~9) alphanumerischer Zeichen TV/R Wechsel zwischen TV- und Radio-Modus Smart MX 04 L... - Seite 22 EXIT Menü oder Menüpunkt verlassen VOL-Plus – Lautstärke anheben – Menüoption nach rechts – Menü oder Menüpunkt bestätigen – Senderliste anzeigen MENU Anzeige des Hauptmenüs auf dem Bildschirm Wechsel zu den vorher gewählten Programmen Mute Stummschaltung Smart MX 04 L...
-
Seite 23: Receiver Anschließen
Receiver anschließen Receiver anschließen Achtung! Verbinden Sie den Receiver zuerst mit der Satellitenanlage und allen anderen Geräten, bevor Sie den Netzstecker in die Steckdose stecken. Andernfalls kann der Receiver beschädigt werden. Abbildung 5: Anschluss-Schema Smart MX 04 L... -
Seite 24: Satellitenantenne Anschließen
Wie Sie das Audio/Video-Verbindungskabel an Ihr TV-Gerät anschließen, entnehmen Sie der Anleitung des TV-Gerätes. Verbindung über Antennenkabel Verfügt ihr Receiver über einen Modulator, können Sie die RF-OUT- Buchse des Receivers über ein Antennenkabel mit dem Antenneneingang Ihres Fernsehgerätes verbinden. Smart MX 04 L... -
Seite 25: Videorekorder / Dvd-Rekorder Anschließen
Buchse Ihres Video- oder DVD-Rekorders. Details entnehmen Sie der Anleitung Ihres Video- oder DVD-Rekorders. Damit der Video- oder DVD-Rekorder weiterhin Sender über die Hausantenne empfangen kann, ist die RF-IN-Buchse des Receivers über ein weiteres Antennenkabel mit der Antennendose zu verbinden. Smart MX 04 L... -
Seite 26: Dolby-Digital-Gerät Anschließen
(AC3-Ton) verfügen, können Sie es über ein koaxiales Digital-Audiokabel mit dem Receiver verbinden. Schließen Sie dazu das Kabel an die SPDIF-Buchse des Receivers an. Wie Sie das Kabel an das Dolby-Digital-Gerät anschließen, entnehmen Sie der Anleitung dieses Gerätes. Smart MX 04 L... -
Seite 27: Anschluss An Ein Unicable-System
Unicable- System vorhanden ist. Der digitale Satelliten Receiver MX 04 L ermöglicht es, anstelle der verschiedenen LNB-Frequenzen den Empfangsmodus auf den Unicable- Standard umzustellen. Damit ist es möglich, je nach Anlagentyp bis zu acht Receiver unabhängig voneinander an nur eine Stammleitung anzuschließen. -
Seite 28: Einstellen Der Zf-Kanäle Und Frequenzen
Informationen auf einen Blick haben. Einstellen der ZF-Kanäle und Frequenzen Receiver anschalten. Taste auf der Fernbedienung drücken Mit Tasten "Installation" anwählen und mit bestätigen. Passwort eingeben (Im Lieferzustand ist 0000 voreingestellt). Abbildung 6: Passworteingabe Das Installationsmenü wird angezeigt. Smart MX 04 L... - Seite 29 Anschluss an ein Unicable-System Abbildung 7: Installationsmenü Menüpunkt "Antenneneinstellungen" anwählen und bestätigen. Menüpunkt "LNB Frequenz" auswählen und dort "unicable (9750-10600)" auswählen Abbildung 8: Menüpunkt "LNB Frequenz" Smart MX 04 L...
- Seite 30 Reihenfolge den angeschlossenen Receivern zuweisen). Abbildung 9: ZF-Kanal einstellen Menüpunkt "Center Freq" auswählen und die zum ZF-Kanal zugehörige Frequenz (siehe Zuordnungstabelle) einstellen. Die Pegelanzeigen "Signalstärke" und "Signalqualität" schlagen bei der korrekt eingestellten Frequenz sofort aus. Abbildung 10: Frequenz einstellen Smart MX 04 L...
- Seite 31 Anschluss an ein Unicable-System Taste drücken Die Einstellungen werden gespeichert. Abbildung 11: Einstellungen speichern Sie befinden sich wieder im "Installationsmenü" Noch zwei Mal die Taste drücken. Der Receiver ist empfangsbereit und im Normalmodus. Smart MX 04 L...
-
Seite 32: Receiver In Betrieb Nehmen
Der Receiver wird mit voreingestellten TV- und Radio-Programmen ausgeliefert und kann direkt benutzt werden. Wenn Sie feststellen möchten, ob es neue Programme gibt, aktivieren Sie den Programm-Suchlauf. Lesen Sie dazu die Informationen im Kapitel RAPS automatisch installieren oder aktualisieren auf Seite 28. Smart MX 04 L... - Seite 33 Buchstaben "Strt", auf dem Bildschirm eine Auswahl der zur Verfügung stehenden Menüsprachen. Abbildung 12: Einstellung der Sprache bei der Erstinbetriebnahme Wählen Sie anschließend die Menü-Sprache mit der PR-Minus- oder PR-Plus-Taste aus und bestätigen Sie Ihre Auswahl mit der OK-Taste. Smart MX 04 L...
-
Seite 34: Bedienung Am Receiver
Receivers erscheint die Programm-Nummer des aktuellen Programms. Drücken Sie die ▼-Taste (Abbildung 13/ ), um Programme in absteigender Reihenfolge aus dem Programmspeicher aufzurufen. Drücken Sie die ▲-Taste (Abbildung 13/ ), um Programme in aufsteigender Reihenfolge aus dem Programmspeicher aufzurufen. Smart MX 04 L... -
Seite 35: Raps
Stand zu sein. RAPS nimmt Ihnen die Arbeit des Programmierens ab. Und das völlig kostenlos für Sie. Dabei können Sie bestimmte Grundeinstellungen wie zum Beispiel das Land oder das bevorzugte Regionalprogramm vornehmen, sowie Erotikprogramme und Fremdsprachen ausblenden. Smart MX 04 L... -
Seite 36: Raps Automatisch Installieren Oder Aktualisieren
Nach einem Werksreset geben Sie bitte die Menüsprache ein. Im anschließenden Menü können Sie wählen, ob Sie RAPS nutzen möchten oder nicht. Wenn Sie RAPS nutzen möchten, wählen Sie mit der VOL-Minus- oder VOL-Plus-Taste die Option Ja. Drücken Sie die OK-Taste. Smart MX 04 L... - Seite 37 Bestätigen Sie Ihre Auswahl mit der OK-Taste. Im Feld hinter dem gewählten Satelliten wird jetzt ein Häkchen angezeigt. Wiederholen Sie die vorherigen Schritte für alle gewünschten Satelliten. Abschließend drücken Sie die VOL-Plus-Taste, um zum nächsten Schritt zu gelangen. Smart MX 04 L...
-
Seite 38: Lokalen Tv-Sender Einstellen
TV-Programm zu entscheiden. Abbildung 18: Auswahl des Regional-Programms In Deutschland sind das die dritten Programme. Falls Sie sich für die Liste für Österreichische Zuseher entschieden haben, werden Sie gefragt, welches ORF2-Regional-Programm (z. B.: ORF2-Tirol oder ORF2-Kärnten) Sie auf Smart MX 04 L... -
Seite 39: Erotikprogramme Erlauben
Erotikprogramme erlauben Als nächstes erscheint eine Abfrage, ob Sie Programme mit Erotikinhalten sehen wollen. Wählen Sie mit der VOL-Minus- oder VOL-Plus-Taste die gewünschte Option Ja oder Nein. Abbildung 19: Jugendschutz Bestätigen Sie Ihre Auswahl mit der OK-Taste. Smart MX 04 L... -
Seite 40: Pay-Tv Programme Anzeigen
Abbildung 21: Auswahl des Verschlüsselungssystems Drücken Sie die PR-Minus- oder PR-Plus-Taste, um das von Ihrem Pay- Anbieter benutzte Verschlüsselungssystem markieren. Informationen dazu finden Sie auf Ihrem CI Modul oder Ihrer Karte. Im Zweifel können Sie Alle auswählen. Smart MX 04 L... -
Seite 41: Senderlisten Ausblenden
Wiederholen Sie die vorherigen Schritte für alle Senderlisten, die ausgeblendet werden sollen. Abschließend drücken Sie die VOL-Plus-Taste, um zum nächsten Schritt zu gelangen. Ausblenden von Sprachen Um Ihre Programmliste übersichtlich zu gestalten, können Sie Sender in nicht gewünschten Sprachen ausblenden. Smart MX 04 L... - Seite 42 Drücken Sie die PR-Minus- oder PR-Plus-Taste, um eine Sprache zu markieren. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Im Feld hinter der gewählten Sprache wird jetzt ein Häkchen angezeigt. Wiederholen Sie die vorherigen Schritte für alle Sprachen, die ausgeblendet werden sollen. Smart MX 04 L...
-
Seite 43: Ein- Und Ausschalten Der Automatischen Prüfung Der Raps-Liste
Bestätigen Sie Ihre Auswahl mit der OK-Taste. Geben Sie ggf. die PIN ein. Hinweis! Im Lieferzustand ist die PIN 0000 voreingestellt. Wählen sie mit der PR-Minus- oder PR-Plus-Taste das Menü RAPS System aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Smart MX 04 L... -
Seite 44: Manuelles Aktualisieren Der Raps-Liste
Feldern RAPS Datum Receiver (Liste auf Ihrem Receiver) und Datum (aktuellste Liste) sich unterscheiden, wurde die RAPS-Liste geändert. In diesem Fall startet die Aktualisierung der RAPS-Liste automatisch. Falls die RAPS-Liste unverändert ist, meldet der Update-Report Keine Änderung. Smart MX 04 L... -
Seite 45: Raps-Einstellungen Nachträglich Ändern
Wählen sie mit der PR-Minus- oder PR-Plus-Taste den Menüpunkt Start aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Das Menü für die RAPS-Aktualisierung wird eingeblendet. Nehmen Sie wie im Kapitel RAPS automatisch installieren oder aktualisieren auf Seite 28 beschrieben die RAPS-Einstellungen vor. Smart MX 04 L... -
Seite 46: Hauptmenü
Geben Sie ggf. das Passwort ein (siehe Kapitel PIN auf Seite 38). TV-Programmliste Um die TV-Programmliste aufzurufen, gehen Sie in das Menü Programmliste bearbeiten. Wählen Sie den Menüpunkt TV-Programmliste aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Um das Menü zu verlassen, drücken Sie die EXIT-Taste. Smart MX 04 L... -
Seite 47: Überspringen
Überspringen Drücken Sie die grüne ZOOM-Taste, um Programme in der Programmliste zu überspringen. Wählen sie mit der PR-Minus- oder PR-Plus-Taste das Programm aus, welches übersprungen werden soll. Drücken Sie die OK-Taste, um Ihre Auswahl zu bestätigen. Smart MX 04 L... - Seite 48 Drücken Sie die VOL-Minus- oder VOL-Plus-Taste, um sich im Eingabefeld nach links oder rechts zu bewegen. Um am Ende des Eingabefeldes einen neuen Buchstaben hinzuzufügen, drücken Sie zuerst die VOL-Plus-Taste. Anschließend betätigen Sie die Zifferntaste für den gewünschten Buchstaben. Smart MX 04 L...
-
Seite 49: Radio-Programmliste
Um das Menü zu verlassen, drücken Sie die EXIT-Taste. Alle Löschen Um alle Programme zu löschen, gehen Sie in das Menü Programmliste bearbeiten wie auf Seite 38 beschrieben. Wählen Sie den Menüpunkt Alle Löschen aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Smart MX 04 L... - Seite 50 Wählen Sie Ja, wenn Sie wirklich alle Programme löschen wollen. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Um das Menü zu verlassen, drücken Sie die EXIT-Taste. Hinweis! Sind alle Programme gelöscht, gibt es keine Möglichkeit, den Vorgang rückgängig zu machen. Smart MX 04 L...
-
Seite 51: Installation
Um das Menü zu verlassen, drücken Sie die EXIT-Taste. Antenneneinstellungen Um Antenneneinstellungen zu ändern, gehen Sie in das Menü Installation. Wählen Sie anschließend den Menüpunkt Antenneneinstellung aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. LNB Typ LNB-Typ ändern, gehen Menü Antenneneinstellung. Smart MX 04 L... - Seite 52 Wählen Sie mit der VOL-Minus- oder VOL-Plus-Taste die Ausrichtung (Nord / Süd). Bestätigen Sie Ihre Auswahl mit der OK-Taste. Geben Sie über die Zifferntasten (0~9) die geografische Breite ein. Um das Menü zu verlassen, drücken Sie die EXIT-Taste. Smart MX 04 L...
-
Seite 53: Motoreinstellung
Bestätigen Sie Ihre Auswahl mit der OK-Taste. Pos.Nr. & Speichern Wählen Sie den Menüpunkt Pos.Nr. & Speichern aus. Wählen Sie eine Positionsnummer aus. Zum X gehen Wählen Sie den Menüpunkt Zum X gehen aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Smart MX 04 L... - Seite 54 • Ostgrenze Wählen Sie den Menüpunkt Antennen Limit aus. Ändern Sie die Grenzen mit der VOL-Minus- oder VOL-Plus-Taste. Gehe zu Referenz Wählen Sie den Menüpunkt Gehe zu Referenz aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Smart MX 04 L...
-
Seite 55: Einzelsatellitensuche
Wenn Sie nach Radio- und TV-Programmen suchen lassen wollen, wählen Sie TV+Radio. Netzwerksuche Wählen Menü Einzelsatellitensuche Menüpunkt Netzwerksuche aus. Dieser Menüpunkt ist nur aktiv, wenn Sie im Suchmodus Komplettsuche ausgewählt haben. Wenn Sie mittels Netzwerksuche suchen lassen wollen, wählen Sie Ja. Smart MX 04 L... -
Seite 56: Suchmodus
Wenn Sie nur nach frei empfangbaren Programmen suchen lassen wollen, wählen Sie Ja. Wenn Sie nach frei empfangbaren und verschlüsselten Programmen suchen lassen wollen, wählen Sie Nein. Programmsuche Wählen Sie im Menü Komplette Satellitensuche den Menüpunkt Programmsuche aus. Smart MX 04 L... -
Seite 57: Tp-Liste
Um die Transponderliste aufzurufen, gehen Sie in das Menü Installation wie auf Seite 43 beschrieben. Wählen Sie den Menüpunkt TP-Liste aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Um das Menü zu verlassen, drücken Sie die EXIT-Taste. Smart MX 04 L... -
Seite 58: Systemeinstellungen
Bestätigen Sie Ihre Auswahl mit der OK-Taste. Wählen Sie den Untermenüpunkt Sprache aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Wählen Sie Ihre gewünschte Sprache aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Um das Menü zu verlassen, drücken Sie die EXIT-Taste. Smart MX 04 L... - Seite 59 Bestätigen Sie Ihre Auswahl mit der OK-Taste. Wählen Sie den Menüpunkt Teletext aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Wählen Sie Ihre gewünschte Sprache aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Um das Menü zu verlassen, drücken Sie die EXIT-Taste. Smart MX 04 L...
-
Seite 60: Tv-Einstellung
Um das Bildschirmformat zu verändern, gehen Sie in das Menü TV-Einstellung wie oben beschrieben. Wählen Sie den Menüpunkt TV-Format aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Wählen Sie das zu Ihrem TV-Gerät passende Bildschirmformat aus. Smart MX 04 L... - Seite 61 Bestätigen Sie Ihre Auswahl mit der OK-Taste. Wählen Sie den Ausgangskanal für den Modulator aus. • Werksseitig ist der RF Kanal auf Kanal 38 eingestellt. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Um das Menü zu verlassen, drücken Sie die EXIT-Taste. Smart MX 04 L...
-
Seite 62: Lokale Zeiteinstellungen
Zeiteinstellungen wie auf Seite 54 beschrieben. Wählen Sie den Menüpunkt GMT Zeitzone aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Wählen Sie die Zeitzone für Ihren Ort aus. Für Deutschland wählen Sie die Einstellung UTC + 01:00. Smart MX 04 L... -
Seite 63: Timer-Einstellung
Systemeinstellungen wie auf Seite 50 beschrieben. Wählen Sie den Menüpunkt Timer-Einstellung aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Wählen Sie den Timer aus, den Sie programmieren oder dessen Einstellungen Sie verändern möchten. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Smart MX 04 L... - Seite 64 Wählen Sie aus, welche Art von Service aufgerufen werden soll. • Kanal • Meldung Um die Änderungen zu speichern, gehen Sie auf Speichern und drücken die OK-Taste. Um die Änderungen zu verwerfen, gehen Sie auf Abbruch und drücken die OK-Taste. Smart MX 04 L...
-
Seite 65: Einschaltdatum
Um die Änderungen zu speichern, gehen Sie auf Speichern und drücken die OK-Taste. Um die Änderungen zu verwerfen, gehen Sie auf Abbruch und drücken Sie die OK-Taste. Um das Menü zu verlassen, drücken Sie die EXIT-Taste. Smart MX 04 L... -
Seite 66: Die Laufzeit
Menü sperren Um die Einstellungen der Menüsperre zu verändern, gehen Sie in das Menü Kindersicherung wie auf Seite 58 beschrieben. Wählen Sie den Menüpunkt Menü sperren aus. Wählen Sie Ein, wenn Sie wichtige Menüs sperren wollen. Smart MX 04 L... - Seite 67 Bestätigen Sie die neue PIN, indem Sie die OK-Taste drücken. Um das Menü zu verlassen, drücken Sie die EXIT-Taste. Hinweis! Ist eine neue PIN eingegeben und bestätigt, gibt es keine Möglichkeit, den Vorgang der PIN-Änderung rückgängig zu machen. Smart MX 04 L...
-
Seite 68: Osd Einstellung
Wählen Sie die Zeitdauer aus, für wie lange Menüeinblendungen angezeigt werden sollen. Die Zeitdauer beträgt minimal 1 Sekunde und maximal 10 Sekunden. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Um das Menü zu verlassen, drücken Sie die EXIT-Taste. Smart MX 04 L... -
Seite 69: Osd Transparenz
Systemeinstellungen wie auf Seite 50 beschrieben. Wählen Sie den Menüpunkt Favorit aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Wählen Sie die Favoritenliste aus, deren Namen Sie ändern möchten. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Smart MX 04 L... -
Seite 70: Erweiterte Einstellungen
TXT-Taste, Eingabe abzuschließen und den eingegebenen Sender anzuzeigen. Drücken Sie die blaue Audio-Taste oder die EXIT-Taste, um das Dialogfeld zu verlassen. Um das Menü zu verlassen, drücken Sie die EXIT-Taste. Erweiterte Einstellungen Abbildung 34: Weitere Einstellungen Smart MX 04 L... -
Seite 71: Lnb-Spannung
Wählen Sie Standbild aus, wenn beim Programmwechsel das zuletzt empfangene Bild eingefroren werden soll. Tonsignal Der Receiver kann die Signalstärke des aktuellen Programms als Tonsignal wiedergeben. Dies ist bei der Ausrichtung einer Satellitenantenne sehr hilfreich. Je genauer die Satellitenantenne auf den Satelliten ausgerichtet ist, Smart MX 04 L... -
Seite 72: Zubehör
Bestätigen Sie Ihre Auswahl mit der OK-Taste. Geben Sie ggf. die PIN ein (siehe Kapitel PIN, Seite 38). Information Um Informationen über Hard- und Software des Smart MX 04 L aufzurufen, gehen Sie in das Menü Zubehör wie oben beschrieben. Wählen Sie den Menüpunkt Information aus. -
Seite 73: Satcodx Auto-Programmierung
Um das Menü zu verlassen, drücken Sie die EXIT-Taste. Spiele Drücken Sie die MENU-Taste. Wählen Sie den Menüpunkt Spiele aus. Die Bezeichnung des Menüpunkts erscheint im oberen Feld des Menüs. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Smart MX 04 L... -
Seite 74: Tetris
Wählen Sie den Menüpunkt Konfiguration aus Stellen Sie den Level (Klasse) durch mehrmaliges Bestätigen der OK-Taste ein. Abbruch Verlassen des Menüs. Wählen Sie den Menüpunkt Abbruch aus, um das Menü zu verlassen. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Smart MX 04 L... -
Seite 75: Bedienung Über Die Fernbedienung
Drücken Sie die PR-Minus- oder die PR-Plus-Taste, um Programme in auf- oder absteigender Reihenfolge aus dem Programmspeicher aufzurufen. Videotext Abbildung 36: Videotext (Teletext) Der Videotext bietet Ihnen Nachrichten und Programminformationen. Um den Videotext aufzurufen, drücken Sie die TXT-Taste. Smart MX 04 L... -
Seite 76: Elektronische Programmzeitschrift
Es erscheint stattdessen die Meldung "No FAV Channels". Programme finden Damit Sie nicht den gesamten Programmspeicher nach einem bestimmten Programm durchsuchen müssen, bietet Ihnen der Smart MX 04 L verschiedene Möglichkeiten, einen Sender zu finden. Smart MX 04 L... - Seite 77 Es erscheint daraufhin eine Liste mit alle Programmen, die zu dem gewählten Genre gehören. Wählen Sie mit der PR-Minus- oder PR-Plus-Taste das gesuchte Programm aus. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Drücken Sie die EXIT-Taste, um den Vorgang zu jeder Zeit zu beenden. Smart MX 04 L...
- Seite 78 Sie an den Buchstaben ABC über dem Eingabefeld. Drücken Sie die grüne ZOOM-Taste, um ein Zeichen oder einen Buchstaben zu löschen. Drücken Sie die gelbe TXT-Taste, um die Eingabe abzuschließen und den eingegebenen Sender anzuzeigen. Smart MX 04 L...
-
Seite 79: Zoom-Funktion
Drücken Sie die - oder die -Taste, um innerhalb der Liste seitenweise zu blättern. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Zoom-Funktion Drücken Sie im normalen Fernsehbetrieb die grüne ZOOM-Taste, um das ZOOM-Menü aufzurufen. Abbildung 40: ZOOM-Menü Smart MX 04 L... -
Seite 80: Satelliten-Übersicht
Satelliten aufzurufen. TV-Umschaltung Drücken Sie die TV/AV-Taste, um zwischen Satelliten-Empfang über den Smart MX 04 L und Antennenempfang über das TV-Gerät zu wechseln. Sleep-Timer Drücken Sie die SLEEP-Taste, um den Schlaf-Timer aufzurufen. Drücken Sie die SLEEP-Taste so oft, bis die gewünschte Zeitdauer erscheint. -
Seite 81: Programm-Informationen
Drücken Sie die INFO-Taste erneut, um ausführlichere Informationen zur laufenden Sendung zu erhalten. Drücken Sie die grüne ZOOM-Taste, um in den Informationen vorwärts zu blättern. Drücken Sie die rote Find-Taste, um in den Informationen zurück zu blättern. Smart MX 04 L... -
Seite 82: Mosaik
Drücken Sie die PR-Minus- oder PR-Plus-Taste, um das vorhergehende oder das folgende Programm aus dem Programmspeicher aufzurufen. Drücken Sie die - oder -Taste, um zwischen den Programmlisten der programmierten Satelliten zu wechseln. Drücken Sie die PR-Taste, um auf das zuletzt aufgerufene Programm umzuschalten. Smart MX 04 L... -
Seite 83: Audio-Einstellungen
Ein- und Ausschalten des Receivers über den Netzschalter Um den Receiver vollständig vom Stromnetz zu trennen, schalten Sie den Receiver am Netzschalter auf der Geräterückseite aus (Stellung 0). Dies empfiehlt sich vor allem, wenn Sie das Gerät längere Zeit nicht benutzen. Smart MX 04 L... -
Seite 84: Reinigen
Nehmen Sie die Batterien aus der Fernbedienung. Verpacken Sie den Receiver, die Kabel und die Fernbedienung in der Originalverpackung. Lagern Sie den Receiver und alle Zubehörteile an einem trockenen und staubfreien Ort. Schützen Sie den Receiver vor Frost. Smart MX 04 L... -
Seite 85: Störungsbehebung
Richten Sie die Fernbedienung falsch ausgerichtet. auf die Vorderseite des Receivers und stellen Sie sicher, dass nichts zwischen Fernbedienung und Receiver steht. Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie sich bitte an Ihren Fachhändler. Smart MX 04 L... -
Seite 86: Entsorgung
Sie es zu Ihrer örtlichen kommunalen Sammelstelle (Recycling-Hof). Durch Ihren Beitrag zur Entsorgung dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Helfen Sie mit, die Umwelt zu erhalten, in der wir leben! Smart MX 04 L... -
Seite 87: Technische Daten
Bildschirmformat 4:3, 16:9 Modulator (optional) RF-Anschlüsse 75Ω IEC 169-2, Male / Female RF-Frequenz 470 MHz – 860 MHz Ausgangskanal Kanal 21 – 69 Vorprogrammierter Ausgangskanal Kanal 38 Fernbedienung Reichweite bis 7 m Batterien 2x Typ AAA Smart MX 04 L... - Seite 88 1 x RCA Cinch koaxial 0/12V-Ausgang 1 x RCA Cinch koaxial Temperatur Betriebstemperatur 0° C bis +40° C Lagerungstemperatur -40° C bis +65° C Abmessungen und Gewicht Breite 260 mm Höhe 50 mm Tiefe 165 mm Gewicht ca. 1 kg Smart MX 04 L...
-
Seite 89: Hersteller
E-Mail: info@smart-electronic.de Internet: www.smart-electronic.de Garantie Die Gewährleistung für den digitalen Satelliten-Receiver Smart MX 04 L der Smart electronic GmbH entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Konformitätserklärung Die Smart electronic GmbH, Industriestraße 29, 78112 St. Georgen, Deutschland erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: •...
