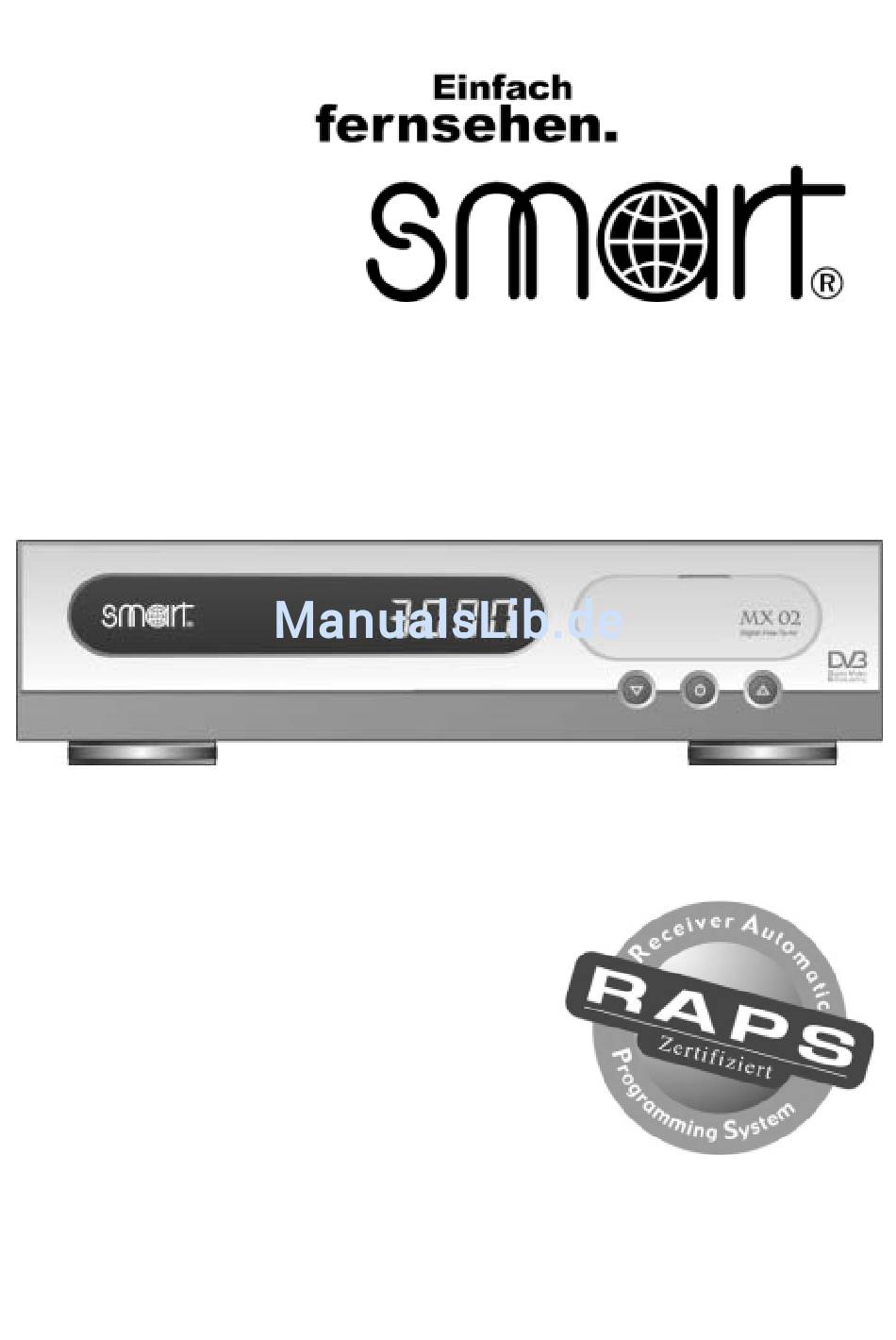

- Seite 1 Digitaler Satellitenreceiver MX 02 Inklusive: Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Kurzbeschreibung Hauptmerkmale Sicherheitshinweise Sicherheitshinweise Zur besonderen Beachtung Zubehör Bedienelemente/Funktionen Vorderansicht Rückansicht Fernbedienung Verwendung der Fernbedienung Batterien Funktionsbereich Anschluß des Receivers Anschluß an ein Fernsehgerät über Scart Anschluß an ein Fernsehgerät über Chinch Anschluß an eine Stereonanlage und ein Fernsehgerät Anschluß... -
Seite 3: Einleitung
1. Einleitung 1.1 Kurzbeschreibung Dieser Satellitenempfänger dient dem Empfang digitaler gebührenfreier und verschlüsselter Dienste. Mit ihm lassen sich hunderte digitaler TV- und Radiosender empfangen, die in Ihrer Region ausgestrahlt werden. Dank des Einsatzes modernster Technik wird eine Übertragung von Video-, Audio- und Datensignalen höchster Qualität gewährleistet. Das Gerät bietet Ihnen eine Vielzahl von Funktionen, die Zugriff auf unterschiedlichste Dienste zuläßt. -
Seite 4: Sicherheitshinweise
2. Sicherheitshinweise 2.1 Sicherheitshinweise - Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung. - Berühren Sie das Netzkabel auf keinen Fall mit feuchten Händen, da ansonsten die Gefahr eines elektrischen Schlags besteht. - Öffnen Sie niemals das Gehäuse. Die Berührung der inneren Bauteile des Gerätes kann einen elektrischen Schock verursachen. -
Seite 5: Bedienelemente/Funktionen
4. Bedienelemente/Funktionen 4.1 Vorderansicht - LED-Display (vierstellig) zeigt im Standby-Modus die Uhrzeit und im Betriebsmodus die gewählte Programmnummer an; - Infrarotempfänger erkennt die als Infrarotsignale übertragenen Befehle der Fernbedienung; - Programmwahl auf- oder abwärts ( / im Menümodus zum Scrollen nach oben oder unten und im Programmodus zur Auswahl eines Programms in auf- oder absteigender Reihenfolge;... -
Seite 6: Fernbedienung
4.3 Fernbedienung Ein/Aus-Taste zur Umschaltung vom Standby- in den Betriebsmodus und umgekehrt Zifferntasten (0~9) zur direkten Auswahl der Programme oder Eingabe numerischer oder alphanumerischer Zeichen INFO-Taste Anzeige verfügbaren Informationen einem gewählten Programm TXT-Taste: Keine Funktion TV-Taste Zur Umschaltung in den TV-Modus Radio-Taste- Zur Umschaltung in den Radio Modus im Programm-Modus zur Programmwahl... -
Seite 7: Verwendung Der Fernbedienung
5. Verwendung der Fernbedienung 5.1 Batterien Einlegen der Batterien - Öffnen Sie den Deckel auf der Rückseite der Fernbedienung. - Legen Sie zwei Batterien (Typ AAA, 1.5V) ein. Achten Sie dabei auf die richtige Polung. - Schieben Sie den Deckel anschließend wieder in das Gehäuse. Wechseln der Batterien - Wechseln Sie die Batterien, wenn die Bedienungsreichweite der Fernbedienung abnimmt oder der Receiver nicht mehr auf alle Befehle reagiert. -
Seite 8: Anschluß Des Receivers
6. Anschluß des Receivers 6.1 Anschluß an ein Fernsehgerät über SCART AC 90-250V VIDEO 50/60Hz, 30W LNB Input AUDIO L AUDIO R RS-232C Designed and Assembled in Germany Loop out 6.2 Anschluß an ein Fernsehgerät über Cinch VIDEO AUDIO L AUDIO R AC 90-250V VIDEO... -
Seite 9: Anschluß An Eine Stereonanlage Und Ein Fernsehgerät
6.3 Anschluß an eine Stereoanlage und ein Fernsehgerät AUDIO L AUDIO R AC 90-250V VIDEO 50/60Hz, 30W LNB Input AUDIO L AUDIO R RS-232C Designed and Assembled in Germany Loop out 6.4 Anschluß an einen Videorecorder und ein Fernsehgerät AC 90-250V VIDEO 50/60Hz, 30W LNB Input... -
Seite 10: Konfiguration Und Bedienung
7. Konfiguration und Bedienung 7.1 Vor der Konfiguration Zur Information: Ein Menü ist ein Textfeld, das auf dem TV-Bildschirm eingeblendet wird. Wählbare Menüoptionen werden im Allgemeinen farblich hervorgehoben. Farblich nicht hervorgehobene Optionen können folglich nicht verändert oder eingestellt werden. Die Optionen und Einstellungsmöglichkeiten der meisten Menüs werden am unteren Bildschirmrand ihres TV-Gerätes erläutert. - Seite 11 Video-Format: PAL I PAL ist eine vor allem in Europa gebräuchliche PAL B Fernsehnorm zur Farbübertragung. Ferner wird PAL in PAL G Australien und einigen asiatischen und afrikanischen PAL K Ländern verwendet. Die Abkürzung PAL bedeutet Phase Alternating Line, was sich darauf bezieht, dass die Phase der Farbinformation im Videosignal in jeder Bildzeile umgekehrt wird.
-
Seite 12: Antenneneinstellungen
-. Antennen-Einstellungen Gehen Sie im "Installationsmenü" auf die Option "Antennen-Einstellungen“ und drücken Sie die OK-Taste. Auf dem Bildschirm wird ein Fenster mit folgenden Menüpunkten eingeblendet, für die Sie einen Wert einstellen können: "Satellit", "LNB Frequenz", "22KHz Tone", "0/12V Switch", "DiSEqC" und "LNB Betrieb" Durch markieren der Satelliten durch die OK-Taste werden diese dann hinterlegt. -
Seite 13: Motorsteuerung
-. Motor-Steuerung Auf dem Wählfeld “Satellit” können Sie verschiedene Satelliten auswählen. Auf dem Feld “Transponder” wird Ihnen einer der hinterlegten Transponder angezeigt . Mit der Funktion “Verschieben” können Sie die Position Ihres Motors verändern benutzen Sie hierzu die Pfeiltasten links und rechts. Hierbei beachten Sie einfach den Balken “Signal Qualität” sobald dann ein Bild im Hintergrund erscheint, sind Sie auf dem richtigen Satelliten. -
Seite 14: Sendersuche
-. Sender Suche Gehen Sie im "Installationsmenü" auf die Option "Channel Search" (Sendersuche) und drücken Sie die OK- Taste. Auf dem Bildschirm wird ein Fenster mit folgenden Menüpunkten eingeblendet, für die Sie einen Wert einstellen können: "Satellit", "Suchmodus" "Transponder“, „Frequenz“, „Symbolrate“, „Polarität“, "FEC" und "AGC Signal"... -
Seite 15: Einrichtung Kindersicherung/Pin
-. Einstellung von Kindersicherung/PIN (Persönliche Identifikationsnummer) Gehen Sie im "Installationsmenü" auf die Option "Einrichtung Kindersicherung" und drücken Sie die OK-Taste. Auf dem Bildschirm wird ein Fenster mit Menüpunkten eingeblendet. Nehmen Sie nun die Einstellung des Menüpunktes "Menü Sperre“ vor. Unter "Passwort ändern“ können Sie festlegen, ob Sie den PIN ändern möchten. -
Seite 16: Einstellungen Ab Werk
-. Einstellungen ab Werk Gehen Sie im "Setup Menu" auf die Option "Werkseinstellungen" (Einstellungen ab Werk) und drücken Sie die OK-Taste. Durch Drücken von "Ja" oder "Nein" können Sie festlegen, ob Sie die Änderungen bestätigen oder die Grundeinstellungen ab Werk übernehmen möchten. -
Seite 17: Programm Zeitschrift
- Programmzeitschrift (EPG) Gehen Sie im "Hauptmenü" auf die Option "Programm Zeitschrift" und drücken Sie die OK-Taste. Auf dem Bildschirm wird folgendes Fenster eingeblendet. In diesem Modus, erhalten Sie Informationen (soweit vom jeweiligen Programmanbieter unterstützt) der zur Zeit ausgestrahlten, sowie der darauffolgenden Sendungen. Dieses Verfahren wird allgemein mit EPG (Electronic Program Guide) abgekürzt Hier können Sie zwischen Radio, oder TV-Modus wählen. -
Seite 18: Programmsortierung
-. Programmsortierung Gehen Sie im "Hauptmenü" auf die Option “Programmliste“ und drücken Sie die OK-Taste. Auf dem Bildschirm wird folgendes Fenster eingeblendet: Hier haben Sie nun die Möglichkeit die Sender nach Buchstaben sortiert aufzurufen: - Wählen Sie mit Vol einen Buchstaben aus. - Seite 19 Spiele -Tetris : Tetris ist ein Spiel, bei dem man herunterfallende, immer aus vier Teilen bestehende Bausteine so drehen muss, dass sie möglichst ohne Lücken eine Mauer bilden. Sobald eine Reihe von Steinen komplett ist, wird sie entfernt. Das Spiel endet, wenn der zur Verfügung stehende Platz vollständig durch nicht komplette Reihen aufgefüllt ist.
-
Seite 20: Sender Editieren
-. Sender editieren (Programme bearbeiten) Gehen Sie im "Hauptmenü" auf die Option Sender editieren" und drücken Sie die OK-Taste. Auf dem Bildschirm wird folgendes Fenster eingeblendet (Bei aktivierter Menüsperre den erforderlichen Code (werkseitig 1234) eingeben).: TV oder Radiosender Kanäle verschieben Favoriten wählen Sperrfunktion ein/aus Kanal löschen... -
Seite 21: Kanaldaten Ändern
Wählen Sie in der oberen Leiste des Menüs das Symbol aus. Mit Hilfe der CH ,Vol und der OK-Taste können Sie die entsprechenden Parameter eingeben. Folgende Parameter können sie einstellen: Satellit: Hier können Sie den entsprechenden Satelliten auswählen, auf dem sich der einzufügende Sender befindet. Transponder, Frequenz, Symbolrate, Tragen Sie hier die genauen Daten des einzufügenden Polarität, FEC... -
Seite 22: Lieblingsprogramme Bearbeiten
-. Lieblingsprogramme bearbeiten (Favoriten editieren) Gehen Sie im "Hauptmenü" auf die Option "Favoriten editieren" und drücken Sie die OK-Taste. Auf dem Bildschirm wird folgendes Fenster eingeblendet: TV oder Radio Kanäle Kanal innerhalb der Favoritenliste verschieben Kanal aus Favoritenliste löschen Mit den CH -Tasten können Sie Ihr gewünschtes Lieblingsprogramm auswählen, und mit den Vol Tasten können Sie die Art der Bearbeitung auswählen. -
Seite 23: Softwareversion, Softwareupdate
-. Softwareversion / Softwareupdate Bewegen Sie den Cursor im "Hauptmenü" auf die Option "Software Version" und drücken Sie die OK-Taste. Auf dem Bildschirm wird ein Fenster mit Angaben über den Namen, Fertigstellung und Version der Anwendersoftware eingeblendet. Zum Softwareupdate über Satellit (nur bei Astraempfang) in das Menü „System Software Update Service“... -
Seite 24: Direkt Abrufbare Informationen
7.4 Abrufbare Informationen -. Programmspezifische Daten Sie können Informationen über das aktuelle Programm aufrufen, indem Sie die INFO-Taste drücken. Die Informationen zur laufenden Sendung werden eingeblendet, durch erneutes Drücken der INFO-Taste erhalten Sie detailliertere Informationen(funktioniert nur, wenn die entsprechenden Informationen vom ausstrahlenden Sender zur Verfügung gestellt werden.) -. -
Seite 25: Liste Mit Lieblingssendern
-. Liste mit Lieblingssendern Während Sie eine Fernsehsendung anschauen oder einer Radiosendung zuhören, können Sie durch Drücken der FAV-Taste eine Liste mit Ihren Lieblingssendern (TV oder Radio) aufrufen. Wurden keine Lieblingssender in eine entsprechende Liste eingegeben (Siehe weiter oben), können Sie auf dem Bildschirm keine Reaktion erkennen. -
Seite 26: Was Ist Raps
Zudem werden neue Programme in der Regel einfach “hinten” angehängt, so dass der Zuschauer / Zuhörer erst seine Liste aufwändig umprogrammieren muss. Durch RAPS bietet der Smart Receiver dem Zuschauer (und natürlich Zuhörer, denn wir haben auch an die Radiohörer gedacht) eine einfache Möglichkeit, immer auf dem neuesten Stand zu sein. RAPS nimmt Ihnen die Arbeit des Programmierens ab. - Seite 27 -Wie bekomme ich RAPS auf meinen Receiver ? Um RAPS auf Ihrem Receiver zu aktivieren führen Sie bitte wie oben beschrieben einen Werksreset durch (Installationsmenü Werkseinstellungen). Nachdem die Werkseinstellungen geladen sind, erscheint folgendes Menü: Falls Sie "Ja" gewählt haben, sucht der Receiver jetzt Mit den Tasten Vol können Sie wählen, ob Sie die aktuellste RAPS-Liste.
-
Seite 28: Das "Dritte", Ihr Regionalprogramm
Das “Dritte”, Ihr Regionalprogramm In diesem Menüpunkt werden Sie gebeten, sich für ein drittes Programm zu entscheiden. Als Dritte Programme gelten die öffentlich-rechtlichen Regionalprogramme, aus denen Sie Ihr persönliches “Drittes” auswählen können. Falls Sie sich für die Liste für Österreichische Zuschauer entschieden haben, werden Sie gefragt, welches ORF2-Regionalprogramm (z.B.: “ORF2-Tirol”... - Seite 29 Falls Sie Sprachen ausblenden möchten, dann markieren Sie bitte das Kästchen durch Drücken der OK-Taste mit einem "X". Nach Beendigung Ihre Auswahl gehen Sie mit Hilfe der CH Tasten auf den OK-Button und bestätigen mit OK. Ausblenden einzelner Sprachen Im nun erscheinenden Menüfenster können Sie die Programme in den Sprachen die Sie nicht empfangen möchten auszublenden.
- Seite 30 Gehen Sie über das "Installationsmenü" => "Systemeinstellungen". Dort finden Sie den Menüpunkt "RAPS Scanning". Mit Hilfe der Tasten können Sie die Markierung zu diesem Menüpunkt hinbewegen, und mit Vol können Sie "Ein" oder "Aus" wählen. Wenn Sie eine Auswahl getroffen haben, dann bestätigen Sie mit der OK-Taste.
-
Seite 31: Fehlersuche Und -Behebung
9. Fehlersuche und -behebung Sollten bei der Bedienung des Gerätes Probleme auftauchen, können diese auf unterschiedliche Ursachen zurückzuführen sein. Beachten Sie bei der Fehlersuche und –behebung die im Folgenden aufgeführten Hinweise und Maßnahmen. Problem Mögliche Ursache Maßnahmen LED-Display der Netzstecker nicht eingesteckt. Netzstecker ordnungsgemäß... -
Seite 32: Technische Daten
10. Technische Daten - System entspricht DVB-Standard - LNB/Tuner Eingang F-Buchse: IEC 169-24 Frequenzbereich: 950MHz ~ 2150MHz Eingangspegelbereich: -65dBm ~ -25dBm LNB-Versorgungsstrom: 14/18V, max. 400mA LNB-Steuersignal: 22KHz, 0/12V DiSEqC-Steuerung: Ver 1.2 kompatibel - Demodulator Front-End-Modul: QPSK Eingangsdatenrate: 2MSps ~ 45MSps SCPC- und MCPC-fähig Spektralinversion Automatische Konvertierung... -
Seite 33: Kleines Lexikon Der Fachbegriffe
Programme, die aus urheberrechtlichen sowie kommerziellen Gründen verschlüsselt sind. Common Interface (CI) Einheitsschnittstelle digitaler Set-Top-Boxen für PCMCIA-Module mit Kartenleser für Smart-Card fast aller Pay-TV-Anbieter. DAB - Digital Audio Broadcasting Bezeichung für Digitalen Rundfunk. Das System bietet zusätzlich Kapazitäten zur Datenübertragung. Die Datenkomprimierung erfolgt über MPEG-2... - Seite 34 QPSK Quadratur Phase Shift Digitales Modulationsverfahren, das bei Satellitenübertragung Keying verwendet wird. Smart-Card Eine Art Scheckkarte, die mit dem CA-Modul der Set-Top-Box die Teilnehmeridentifikation Zugangskontrolle einen verschlüsselten Pay-TV- oder TV-Kanal ermöglicht. Symbolrate Die Symbolrate gibt an, mit welcher Geschwindigkeit Daten versendet werden.
- Seite 36 Hotline: 01805 – 935 211 info@smart-electronic.de http://www.smart-electronic.de...
