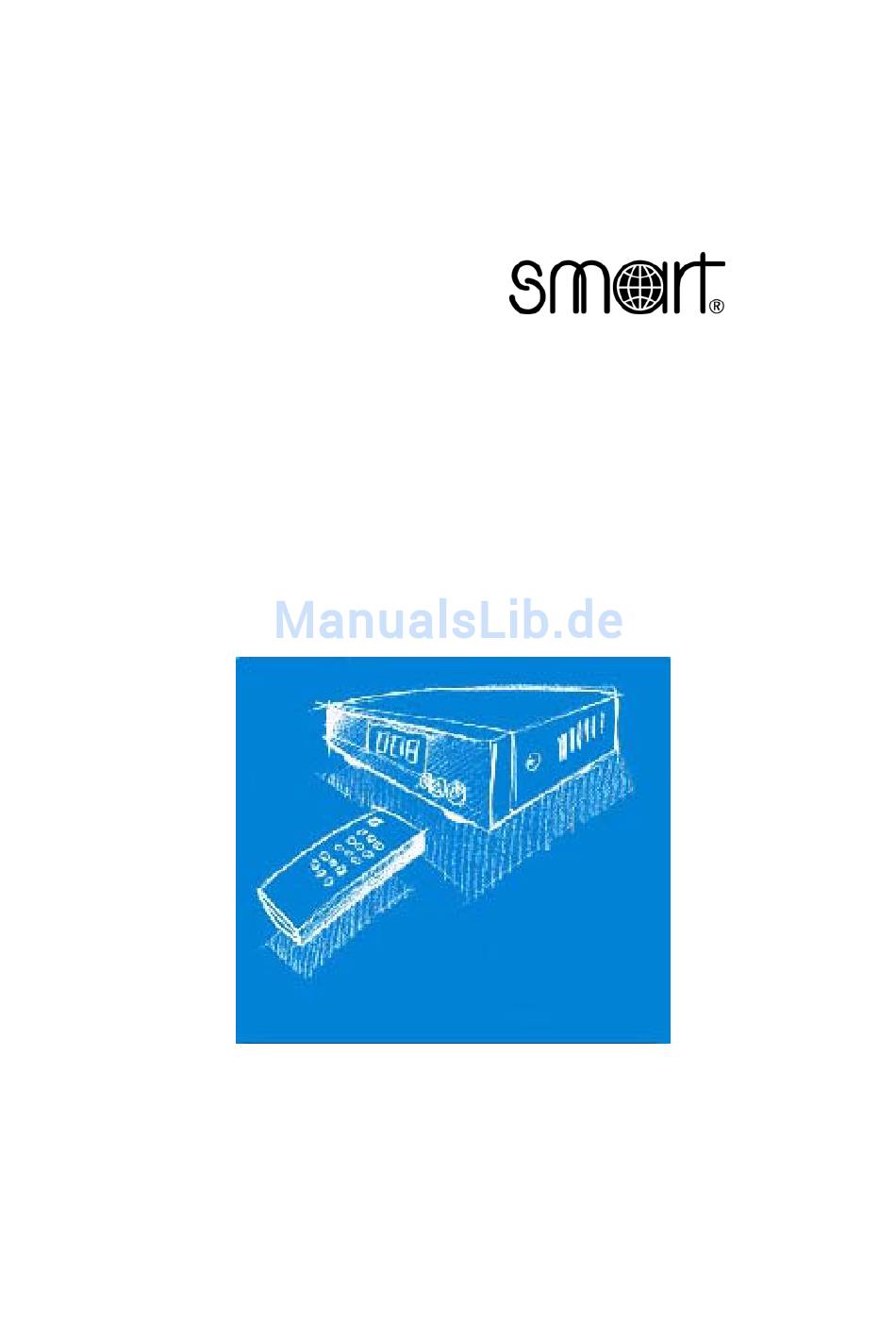

- Seite 1 Digitaler Satellitenempfänger Free to Air Maximus Plus Bedienungsanleitung...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, da wir bestrebt sind, dass Sie an Ihrem neuen Gerät viel Freude haben und immer über die neueste Software verfügen können, wird diese von uns ständig weiter entwickelt und auf den neuesten Stand gebracht. möglich, dass gekauftes...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Kurzbeschreibung Hauptmerkmale Sicherheitshinweise Sicherheitshinweise Zur besonderen Beachtung Zubehör Bedienelemente/Funktionen Vorderansicht Rückansicht Fernbedienung Verwendung der Fernbedienung Batterien Funktionsbereich Anschluß des Receivers Anschluß an ein Fernsehgerät über A/V Anschluß an eine Stereoanlage und ein Fernsehgerät über AV Anschluß an einen Videorecorder und ein Fernsehgerät über SCART Anschluß... -
Seite 4: Einleitung
1. Einleitung 1.1 Kurzbeschreibung Dieser Satellitenempfänger dient dem Empfang digitaler gebührenfreier (nicht verschlüsselter) Dienste. Mit ihm lassen sich hunderte digitaler TV- und Radiosender empfangen, die in Ihrer Region ausgestrahlt werden. Dank des Einsatzes modernster Technik wird eine Übertragung von Video-, Audio- und Datensignalen höchster Qualität gewährleistet. Das Gerät bietet Ihnen eine Vielzahl von Funktionen, die Zugriff auf unterschiedlichste Dienste zuläßt. -
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise 2.1 Sicherheitshinweise - Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung. - Berühren Sie das Netzkabel auf keinen Fall mit feuchten Händen, da ansonsten die Gefahr eines elektrischen Schlags besteht. - Öffnen Sie niemals das Gehäuse. Die Berührung der inneren Bauteile des Gerätes kann einen elektrischen Schock verursachen. -
Seite 6: Bedienelemente/Funktionen
4. Bedienelemente/Funktionen 4.1 Vorderansicht - Ein/Aus-Knopf zum Umschalten vom Standby- in den Betriebsmodus und umgekehrt; - LED-Display (vierstellig) zeigt im Standby-Modus die Uhrzeit und im Betriebsmodus die gewählte Programmnummer an; - Infrarotempfänger erkennt die als Infrarotsignale übertragenen Befehle der Fernbedienung; - Programmwahl auf- oder abwärts im Menümodus zum Scrollen nach oben oder unten und im Programmodus zur Auswahl eines Programms in auf- oder absteigender Reihenfolge;... -
Seite 7: Fernbedienung
4.3 Fernbedienung Ein/Aus-Taste zur Umschaltung vom Standby- in den Betriebsmodus und umgekehrt TXT-Taste: zur Anzeige der Teletext-Daten für das gewählte Programm, falls der Programmanbieter Teletext unterstützt SETUP SETUP MUTE Mute-Taste zur Ein- oder Abschaltung des Tons MENU-Taste: zur Anzeige des Hauptmenüs auf dem MENU SETUP EXIT... -
Seite 8: Verwendung Der Fernbedienung
5. Verwendung der Fernbedienung 5.1 Batterien Einlegen der Batterien - Öffnen Sie den Deckel auf der Rückseite der Fernbedienung. - Legen Sie zwei Batterien (Typ AAA, 1.5V) ein. Achten Sie dabei auf die richtige Polung. - Schieben Sie den Deckel anschließend wieder in das Gehäuse. Wechseln der Batterien - Wechseln Sie die Batterien, wenn die Bedienungsreichweite der Fernbedienung abnimmt oder der Receiver nicht mehr auf alle Befehle reagiert. -
Seite 9: Anschluß Des Receivers
6. Anschluss des Receivers 6.1 Anschluss an ein Fernsehgerät über A/V VIDEO AUDIO AC 90~265V 47~63Hz IF INPUT AUDIO VIDEO [ L] [ R] RS232C LOOP OUT 0/ 12V 6.2 Anschluss an ein Fernsehgerät über SCART AC 90~265V 47~63Hz IF INPUT AUDIO VIDEO [ L]... -
Seite 10: Anschluß An Eine Stereoanlage Und Ein Fernsehgerät Über Av
6.3 Anschluss an eine Stereoanlage und ein Fernsehgerät über A/V VIDEO IN AC 90~265V 47~63Hz IF INPUT AUDIO VIDEO [ L] [ R] LOOP OUT RS232C 0/12V 6.4 Anschluss an einen Videorecorder und ein Fernsehgerät über SCART AC 90~265V 47~63Hz IF INPUT AUDIO VIDEO... -
Seite 11: Konfiguration Und Bedienung
7. Konfiguration und Bedienung 7.1 Vor der Konfiguration Zur Information: Ein Menü ist ein Textfeld, das auf dem TV-Bildschirm eingeblendet wird. Wählbare Menüoptionen werden im Allgemeinen farblich hervorgehoben. Farblich nicht hervorgehobene Optionen können folglich nicht verändert oder eingestellt werden. Die Optionen und Einstellungsmöglichkeiten der meisten Menüs werden am unteren Bildschirmrand ihres TV-Gerätes erläutert. - Seite 12 Video-Format: PAL I PAL ist eine vor allem in Europa gebräuchliche Fernsehnorm zur PAL B Farbübertragung. Ferner wird PAL in Australien und einigen asiatischen PAL G und afrikanischen Ländern verwendet. Die Abkürzung PAL bedeutet PAL K Phase Alternating Line, was sich darauf bezieht, dass die Phase der Farbinformation im Videosignal in jeder Bildzeile umgekehrt wird.
-
Seite 13: Antenneneinstellungen
-. Antennen-Einstellungen Gehen Sie im "Installationsmenü" auf die Option "Antennen-Einstellungen“ und drücken Sie die OK-Taste. Auf dem Bildschirm wird ein Fenster mit folgenden Menüpunkten eingeblendet, für die Sie einen Wert einstellen können: "Satellit", "LNB Frequenz", "22KHz Tone", "0/12V Switch", "DiSEqC" und "LNB Betrieb" Durch markieren der Satelliten durch die OK-Taste werden diese dann hinterlegt. -
Seite 14: Motorsteuerung
-. Motor-Steuerung Auf dem Wählfeld “Satellit” können Sie verschiedene Satelliten auswählen. Auf dem Feld “Transponder” wird Ihnen einer der hinterlegten Transponder angezeigt . Mit der Funktion “Verschieben” können Sie die Position Ihres Motors verändern benutzen Sie hierzu die Pfeiltasten links und rechts. Hierbei beachten Sie einfach den Balken “Signal Qualität” sobald dann ein Bild im Hintergrund erscheint, sind Sie auf dem richtigen Satelliten. - Seite 15 -. Sender Suche Gehen Sie im "Installationsmenü" auf die Option "Channel Search" (Sendersuche) und drücken Sie die OK- Taste. Auf dem Bildschirm wird ein Fenster mit folgenden Menüpunkten eingeblendet, für die Sie einen Wert einstellen können: "Satellit", "Suchmodus" "Transponder“, „Frequenz“, „Symbolrate“, „Polarität“, "FEC" und "AGC Signal"...
-
Seite 16: Einstellung Von Kindersicherung/Pin (Persönliche Identifikationsnummer)
-. Einstellung von Kindersicherung/PIN (Persönliche Identifikationsnummer) Gehen Sie im "Installationsmenü" auf die Option "Einrichtung Kindersicherung" und drücken Sie die OK-Taste. Auf dem Bildschirm wird ein Fenster mit Menüpunkten eingeblendet. Nehmen Sie nun die Einstellung des Menüpunktes "Menü Sperre“ vor. Unter "Passwort ändern“ können Sie festlegen, ob Sie den PIN ändern möchten. -
Seite 17: Einstellungen Ab Werk
-. Einstellungen ab Werk Gehen Sie im "Setup Menu" auf die Option "Werkseinstellungen" (Einstellungen ab Werk) und drücken Sie die OK-Taste. Durch Drücken von "Ja" oder "Nein" können Sie festlegen, ob Sie die Änderungen bestätigen oder die Grundeinstellungen ab Werk übernehmen möchten. -
Seite 18: Programmzeitschrift (Epg)
-. Programmzeitschrift (EPG) Gehen Sie im "Hauptmenü" auf die Option "Programm Zeitschrift" und drücken Sie die OK-Taste. Auf dem Bildschirm wird folgendes Fenster eingeblendet. In diesem Modus, erhalten Sie Informationen (soweit vom jeweiligen Programmanbieter unterstützt) der zur Zeit ausgestrahlten, sowie der darauffolgenden Sendungen. Dieses Verfahren wird allgemein mit EPG (Electronic Program Guide) abgekürzt Hier können Sie zwischen Radio, oder TV-Modus wählen. -
Seite 19: Programmsortierung
-. Programmsortierung Gehen Sie im "Hauptmenü" auf die Option “Programmliste“ und drücken Sie die OK-Taste. Auf dem Bildschirm wird folgendes Fenster eingeblendet: Hier haben Sie nun die Möglichkeiten die Sender nach Buchstaben sortiert aufzurufen. - Wählen Sie mit Vol ◀/▶ einen Buchstaben aus. - Drücken Sie die OK-Taste, um Ihre Auswahl zu bestätigen. -
Seite 20: Favoritenliste Wählen
-. Sender editieren (Programme bearbeiten) Gehen Sie im "Hauptmenü" auf die Option Sender editieren" und drücken Sie die OK-Taste. Auf dem Bildschirm wird folgendes Fenster eingeblendet (Bei aktivierter Menüsperre den erforderlichen Code (werkseitig 1234) eingeben).: TV oder Radiosender Kanäle verschieben Favoriten wählen Sperrfunktion ein/aus Kanal löschen... -
Seite 21: Kanaldaten Ändern
nach der Eingabe auch den gewünschten Kanal empfangen können. Sollten Sie nicht alle Daten zur Hand haben, empfehlen wir Ihnen, den zu suchenden Sender über den Menüpunkt „Installationsmenü“ „Kanal Suche“ in Ihre Programmliste einzufügen. Wählen Sie in der oberen Leiste des Menüs das Symbol aus. -
Seite 22: Lieblingsprogramme Bearbeiten
-. Lieblingsprogramme bearbeiten Gehen Sie im "Hauptmenü" auf die Option "Favoriten editieren" und drücken Sie die OK-Taste. Auf dem Bildschirm wird folgendes Fenster eingeblendet: TV-/Radio-Lieblingsprogramme Lieblingsprogramme verschieben Lieblingsprogramme Lieblingsprogramme löschen ▲ ▼ Mit den CH -Tasten können Sie Ihr gewünschtes Lieblingsprogramm auswählen, und mit den Vol ◀/▶ Tasten können Sie die Art der Bearbeitung auswählen. - Seite 23 -. Softwareversion / Softwareupdate Bewegen Sie den Cursor im "Hauptmenü" auf die Option "Software Version" und drücken Sie die OK-Taste. Auf dem Bildschirm wird ein Fenster mit Angaben über den Namen, Fertigstellung und Version der Anwendersoftware eingeblendet. Zum Softwareupdate über Satellit (nur bei Astraempfang) in das Menü „System Software Update Service“...
-
Seite 24: Abrufbare Informationen
7.4 Abrufbare Informationen -. Programmspezifische Daten Sie können Informationen über das aktuelle Programm aufrufen, indem Sie die INFO-Taste drücken. Die Informationen zur laufenden Sendung werden eingeblendet, durch erneutes Drücken der INFO-Taste erhalten Sie detailliertere Informationen(funktioniert nur, wenn die entsprechenden Informationen vom ausstrahlenden Sender zur Verfügung gestellt werden.) -. -
Seite 25: Programmführer (Epg)
-. Liste mit Lieblingssendern Während Sie eine Fernsehsendung anschauen oder einer Radiosendung zuhören, können Sie durch Drücken der FAV-Taste eine Liste mit Ihren Lieblingssendern (TV oder Radio) aufrufen. Wurden keine Lieblingssender in eine entsprechende Liste eingegeben (Siehe weiter oben), können Sie auf dem Bildschirm keine Reaktion erkennen. -
Seite 26: Sprache
-. Sprache Drücken Sie die LANG-Taste, um das Sprachwahlmenü für den Audiokanal aufzurufen. Tonspur (Titel) : 1 von 1, 2. (je nach Anbieter) Mode (Modus): Stereo / Mono links / Mono rechts Pegel (Lautstärke) : normal / hoch / niedrig Sprache : unbekannt Wird eine Sendung oder ein Programm gleichzeitig in mehreren Sprachen ausgestrahlt, können Sie unter dem... -
Seite 27: Fehlersuche Und -Behebung
Fehlersuche und -behebung Sollten bei der Bedienung des Gerätes Probleme auftauchen, können diese auf unterschiedliche Ursachen zurückzuführen sein. Beachten Sie bei der Fehlersuche und –behebung die im Folgenden aufgeführten Hinweise und Maßnahmen. Problem Mögliche Ursache Maßnahmen LED-Display der Netzstecker nicht eingesteckt. Netzstecker ordnungsgemäß... -
Seite 28: Technische Daten
Technische Daten - System entspricht DVB-Standard - LNB/Tuner Eingang F-Buchse: IEC 169-24 Frequenzbereich: 950MHz ~ 2150MHz Eingangspegelbereich: -65dBm ~ -25dBm LNB-Versorgungsstrom: 14/18V, max. 400mA LNB-Steuersignal: 22KHz, 0/12V DiSEqC-Steuerung: Ver 1.2 kompatibel - Demodulator Front-End-Modul: QPSK Eingangsdatenrate: 2MSps ~ 45MSps SCPC- und MCPC-fähig Spektralinversion Automatische Konvertierung - Systemresourcen... - Seite 29 Programme, die aus urheberrechtlichen sowie kommerziellen Gründen verschlüsselt sind. Common Interface (CI) Einheitsschnittstelle digitaler Set-Top-Boxen für PCMCIA-Module mit Kartenleser für Smart-Card fast aller Pay-TV-Anbieter. DAB - Digital Audio Broadcasting Bezeichung für Digitalen Rundfunk. Das System bietet zusätzlich Kapazitäten zur Datenübertragung. Die Datenkomprimierung erfolgt über MPEG-2...
- Seite 30 QPSK Quadratur Phase Shift Digitales Modulationsverfahren, das bei Satellitenübertragung Keying verwendet wird. Smart-Card Eine Art Scheckkarte, die mit dem CA-Modul der Set-Top-Box die Teilnehmeridentifikation Zugangskontrolle einen verschlüsselten Pay-TV- oder TV-Kanal ermöglicht. Symbolrate Die Symbolrate gibt an, mit welcher Geschwindigkeit Daten versendet werden.
