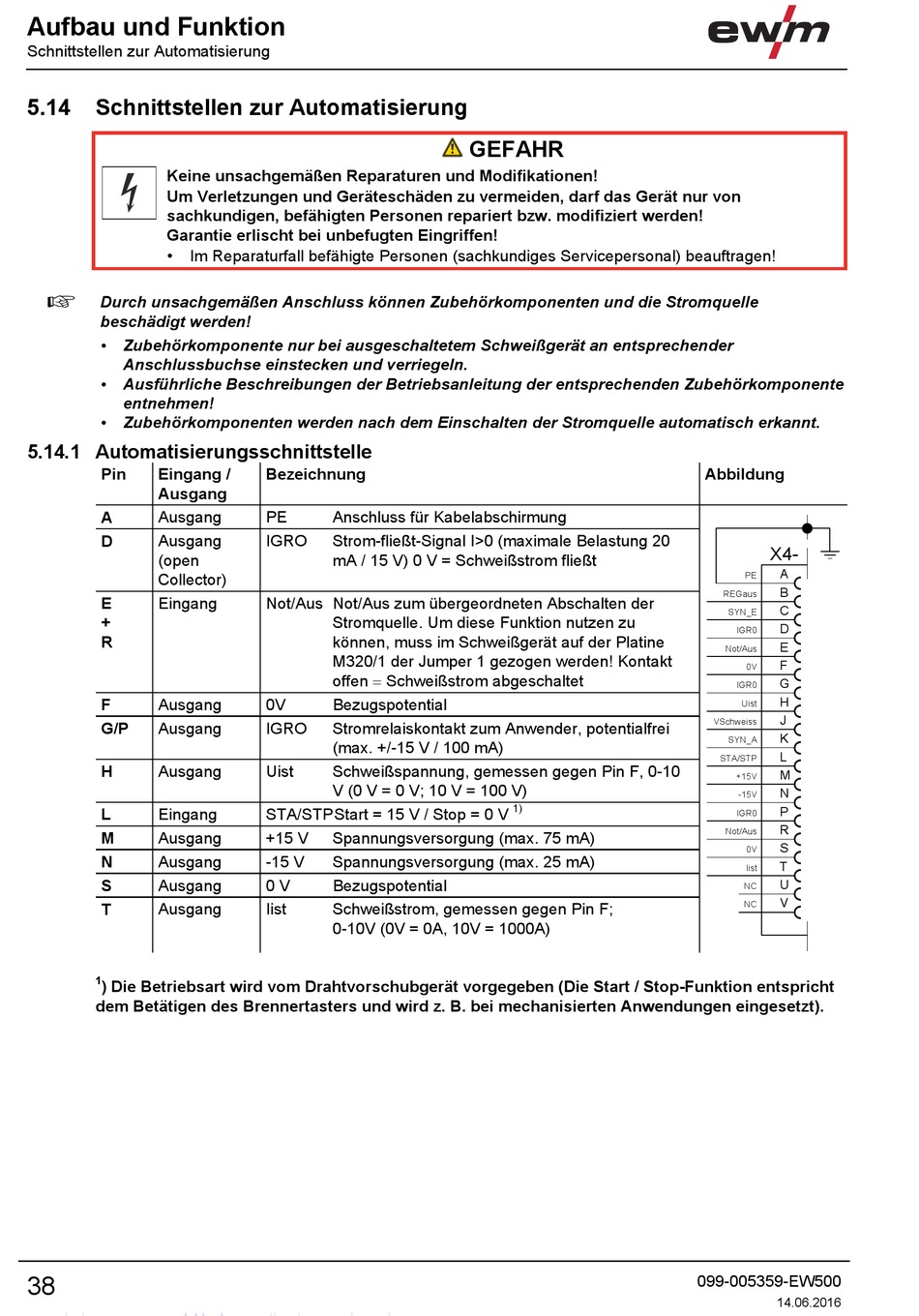

Aufbau und Funktion
Schnittstellen zur Automatisierung
5.14
Schnittstellen zur Automatisierung
Keine unsachgemäßen Reparaturen und Modifikationen!
Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von
sachkundigen, befähigten Personen repariert bzw. modifiziert werden!
Garantie erlischt bei unbefugten Eingriffen!
•
Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen!
Durch unsachgemäßen Anschluss können Zubehörkomponenten und die Stromquelle
beschädigt werden!
•
Zubehörkomponente nur bei ausgeschaltetem Schweißgerät an entsprechender
Anschlussbuchse einstecken und verriegeln.
•
Ausführliche Beschreibungen der Betriebsanleitung der entsprechenden Zubehörkomponente
entnehmen!
•
Zubehörkomponenten werden nach dem Einschalten der Stromquelle automatisch erkannt.
5.14.1 Automatisierungsschnittstelle
Pin
Eingang /
Ausgang
A
Ausgang
Ausgang
D
(open
Collector)
E
Eingang
+
R
F
Ausgang
G/P
Ausgang
H
Ausgang
L
Eingang
M
Ausgang
N
Ausgang
S
Ausgang
T
Ausgang
1
) Die Betriebsart wird vom Drahtvorschubgerät vorgegeben (Die Start / Stop-Funktion entspricht
dem Betätigen des Brennertasters und wird z. B. bei mechanisierten Anwendungen eingesetzt).
38
Bezeichnung
PE
Anschluss für Kabelabschirmung
IGRO
Strom-fließt-Signal I>0 (maximale Belastung 20
mA / 15 V) 0 V = Schweißstrom fließt
Not/Aus Not/Aus zum übergeordneten Abschalten der
Stromquelle. Um diese Funktion nutzen zu
können, muss im Schweißgerät auf der Platine
M320/1 der Jumper 1 gezogen werden! Kontakt
offen Schweißstrom abgeschaltet
0V
Bezugspotential
IGRO
Stromrelaiskontakt zum Anwender, potentialfrei
(max. +/-15 V / 100 mA)
Uist
Schweißspannung, gemessen gegen Pin F, 0-10
V (0 V = 0 V; 10 V = 100 V)
STA/STP Start = 15 V / Stop = 0 V
+15 V
Spannungsversorgung (max. 75 mA)
-15 V
Spannungsversorgung (max. 25 mA)
0 V
Bezugspotential
Iist
Schweißstrom, gemessen gegen Pin F;
0-10V (0V = 0A, 10V = 1000A)
GEFAHR
1)
Abbildung
1
X4-
PE-1
T?
A
PE
B
REGaus
C
SYN_E
D
IGR0
E
Not/Aus
F
0V
G
IGR0
H
Uist
J
VSchweiss
K
SYN_A
L
STA/STP
M
+15V
N
-15V
P
IGR0
R
Not/Aus
S
0V
T
Iist
U
NC
V
NC
099-005359-EW500
14.06.2016
