Steuerungsmodi

Es gibt 4 Modi:

Ein XS-2 Dual Beam (voreingestellte Programme)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
03) Der XS-2 Dual Beam funktioniert selbstständig, wenn es an kein DMX-Kabel angeschlossen ist.
Siehe Seite 16 für mehr Informationen über die voreingestellten Programme (2.2 Automodus).

Ein XS-2 Dual Beam (Musiktaktung)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
03) Schalten Sie die Musik ein. Wenn der musikgetaktete Modus aktiviert ist, reagiert das Gerät auf den
Rhythmus der Musik. Siehe Seite 16 für mehr Informationen über die Musiktaktung (2.3.
Musikgetakteter Modus)

Mehrere Dual Beams (Master/Slave-Steuerung)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Verbinden Sie die Dual Beams mit einem 3-poligen XLR-Kabel.
04) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
Die Steckerkontakte:
05) Verbinden Sie die Geräte wie in Abb. 03 abgebildet. Verwenden Sie ein DMX-Datenkabel, um den
Ausgang (OUT) des ersten Geräts mit dem Eingang (IN) des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden. Mit
dem Mastergerät stehen Ihnen dieselben Funktionen wie auf Seite 16 beschrieben (Automodus oder
Musiktaktung) zur Verfügung. Das bedeutet, dass Sie den gewünschten Operationsmodus am
Mastergerät einstellen können und dass dann alle Slave-Geräte genauso reagieren wie dieses
Gerät.
Mehrere XS-2 Dual Beams (Master/Slave-Steuerung)
Bestellnummer: 40173
• Selbstständig (voreingestellte Programme)
• Musikgetakteter Modus
• Master/Slave-Modus
• DMX512 (10, 17 oder 20 Kanäle)
01) Erdung
02) Signal (-)
03) Signal (+)
10

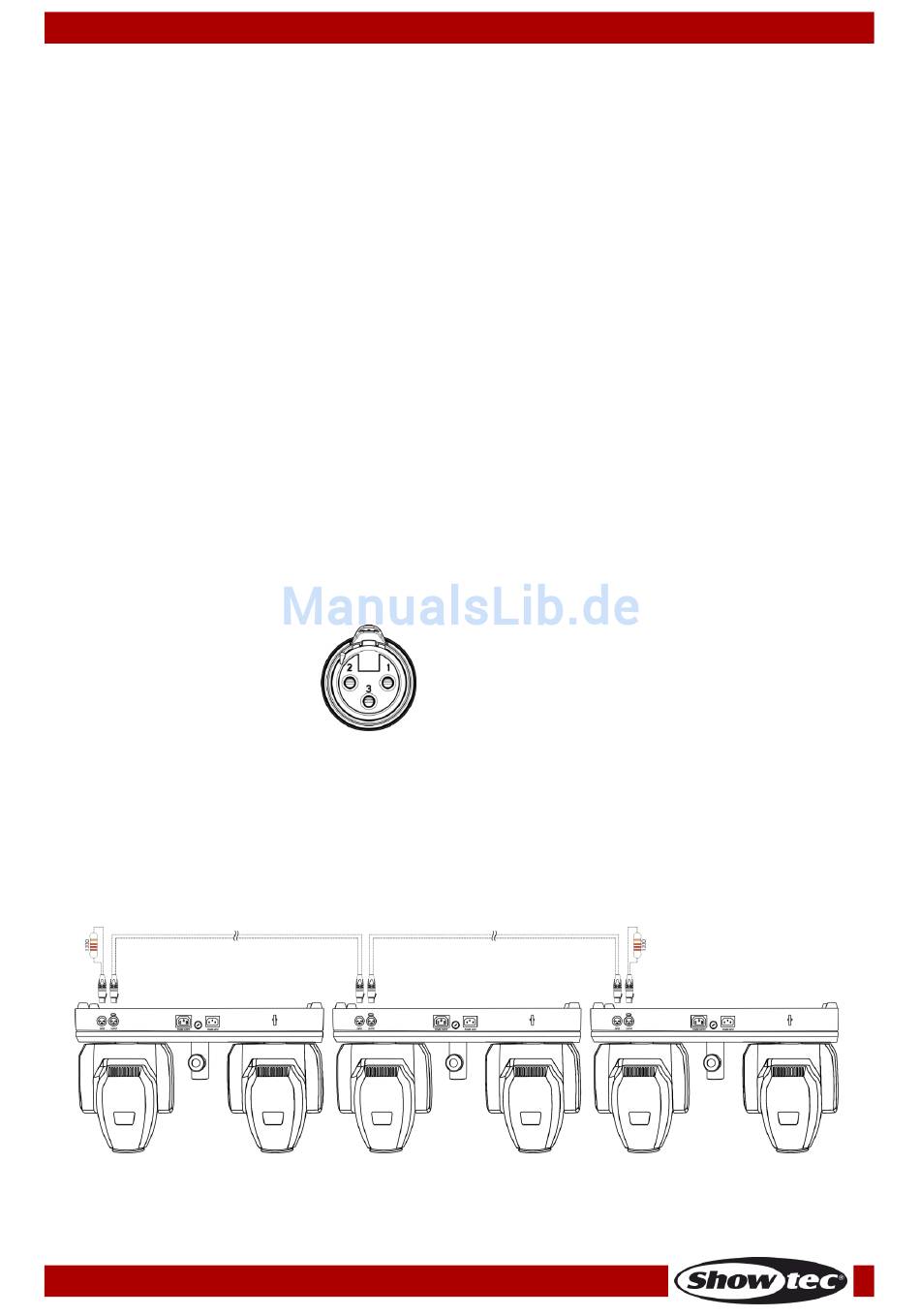

Abb. 03
