- Seite 1 HANDBUCH DEUTSCH Stage Blinder 4 LED Bestellnummer: 30783 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Stage Blinder 4 LED Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Produkts ............................. 7 Vorderansicht ................................8 Rückansicht ..................................8 Installation ................................... 9 Einrichtung und Betrieb .............................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Stage Blinder 4 LED ● Pro Power-zu-Schuko-Netzkabel (1,5 m) ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Stage Blinder 4 LED Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung übernehmen. Dieses Produkt enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen.
-
Seite 5: Bestimmungsgemäßer Gebrauch
● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 6: Netzanschlüsse
Stellen Sie immer sicher, dass der Bereich unter dem Stage Blinder gesperrt wird und dass das Betreten dieses Bereichs verboten ist, wenn das Gerät montiert, demontiert oder gewartet wird. Der Stage Blinder 4 LED kann auf dem Boden einer flachen Bühne positioniert oder mit einer Halterung an einem Traversenrahmen befestigt werden. -
Seite 7: Rückgabe
Stage Blinder 4 LED Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Produkts

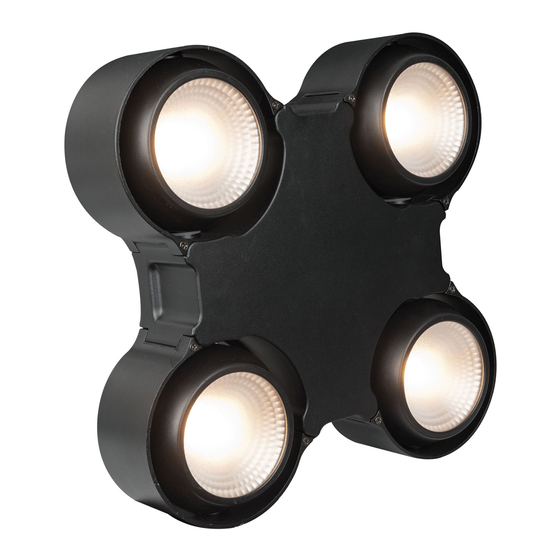

Beschreibung des Produkts Funktionen Der Showtec Stage Blinder 4 LED ist ein Publikumsblinder mit 4 einzelnen Pods. Jeder Pod enthält eine dual-weiße COB-LED mit 80 W und kann einzeln per DMX angesteuert werden. Er ist kompakt designt und verfügt über eine Wolframsimulation. -
Seite 9: Vorderansicht
Stage Blinder 4 LED Vorderansicht Abb. 01 01) LED Pod 02) Halterung Rückansicht Abb. 02 03) Bedienfeld 04) Ventilator 05) 3-poliger DMX-Ausgang 06) 3-poliger DMX-Eingang 07) Ventilator 08) Pro Power Netzausgang (Grau) 09) Hauptsicherung T3A, 250 V 10) Pro Power Eingang (blau) -
Seite 10: Installation
Stage Blinder 4 LED Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Stage Blinder 4 LED. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Mehrere Stage Blinder (Dmx-Steuerung)
Stage Blinder 4 LED Mehrere Stage Blinder (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 80 cm Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 12: Verbinden Der Geräte
Stage Blinder 4 LED Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienfeld
Stage Blinder 4 LED Der Stage Blinder 4 LED kann sowohl mit als auch ohne Controller bedient werden. Bedienfeld A) MENU-Taste UP-Taste C) DOWN-Taste D) ENTER-Taste OLED-Display Abb. 04 DMX-Adresszuweisung Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 14: Menü-Übersicht
Stage Blinder 4 LED Menü-Übersicht Bestellnummer: 30783... -
Seite 15: Hauptmenü-Optionen
Stage Blinder 4 LED Hauptmenü-Optionen Nach dem Einschalten wird ein Begrüßungsbildschirm mit dem Showtec-Logo angezeigt und direkt danach Folgendes: Nach 2 Sekunden zeigt das Display den Startbildschirm an: Der Startbildschirm zeigt die folgenden Informationen: Die DMX-Startadresse des Geräts Das Gerät ist an einen DMX-Controller angeschlossen. -
Seite 16: Dmx-Adresse
Stage Blinder 4 LED Das Hauptmenü bietet Ihnen die folgenden Optionen: Drücken Sie UP/DOWN, um durchs Hauptmenü zu navigieren. Drücken Sie ENTER, um ein Untermenü aufzurufen. 1. DMX-Adresse In diesem Menü können Sie dem Gerät eine DMX-Startadresse zuweisen. 01) Drücken Sie UP/DOWN, um die gewünschte DMX-Adresse einzustellen. Der Einstellungsbereich geht von 001 bis 512. -
Seite 17: Auswahlmodus
Stage Blinder 4 LED 4. Auswahlmodus In diesem Menü können Sie die Reihenfolge festlegen, in der die vier LED-Pods leuchten sollen. 01) Wählen Sie mit UP/DOWN den gewünschten Modus aus. Ihnen stehen 4 Optionen zur Verfügung: 02) Drücken Sie ENTER, um die Auswahl zu bestätigen. -
Seite 18: Autoshows
010 – 100 niedrige bis hohe Stroboskopfrequenz 7. Autoshows Der Stage Blinder 4 LED bietet sechs voreingestellte Autoshows. 01) Wählen Sie mit UP/DOWN eins der 6 voreingestellten Programme aus. 02) Drücken Sie erneut ENTER, um die Geschwindigkeit des gewünschten Autoprogramms einzustellen. -
Seite 19: Dmx-Kanäle
Stage Blinder 4 LED DMX-Kanäle 1 Kanal Kanal 1 – Dimmer, Pods 1-4 Kein Licht 1-255 Schrittweise Anpassung der Helligkeit, von niedriger zu hoher Intensität (0 - 100 %) 2 Kanäle Kanal 1 – Dimmer, Pods 1-4 Kein Licht 1-255 Schrittweise Anpassung der Helligkeit, von niedriger zu hoher Intensität (0 - 100 %) -
Seite 20: Kanäle
Stage Blinder 4 LED 5 Kanäle Kanal 1 – Dimmer, Pod 1 Kein Licht 1-255 Schrittweise Anpassung der Helligkeit, von niedriger zu hoher Intensität (0 - 100 %) Kanal 2 – Dimmer, Pod 2 Kein Licht 1-255 Schrittweise Anpassung der Helligkeit, von niedriger zu hoher Intensität (0 - 100 %) Kanal 3 –... -
Seite 21: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Stage Blinder 4 LED von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 22: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den Stage Blinder an Ihren Showtec-Händler zurück. 03) Die Primärsicherung. Geben Sie den Stage Blinder an Ihren Showtec-Händler zurück. 04) Wenn alles im ordnungsgemäßen Zustand zu sein scheint, verbinden Sie das Gerät wieder mit dem Netz. - Seite 23 Stage Blinder 4 LED Problem Mögliche Ursache(n) Lösung ● Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt ● Ersetzen Sie die Sicherung.
-
Seite 24: Technische Daten
Stage Blinder 4 LED Technische Daten Modell: Showtec Stage Blinder 4 LED Eingangsspannung: 100-240 V AC, 50/60Hz Leistungsaufnahme: 320 W Sicherung: T3A, 250 V Abmessungen: 385 x 385 x 322 mm (L x B x H) (inklusive Halterung) Gewicht: 8,75 kg... -
Seite 25: Abmessungen
Stage Blinder 4 LED Abmessungen Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten. Website: www.Showtec.info E-Mail: service@highlite.com Bestellnummer: 30783... - Seite 26 ©2019 Showtec...
