SHOWTEC Swing 4 Handbuch
Verwandte Anleitungen für SHOWTEC Swing 4
Inhaltszusammenfassung für SHOWTEC Swing 4

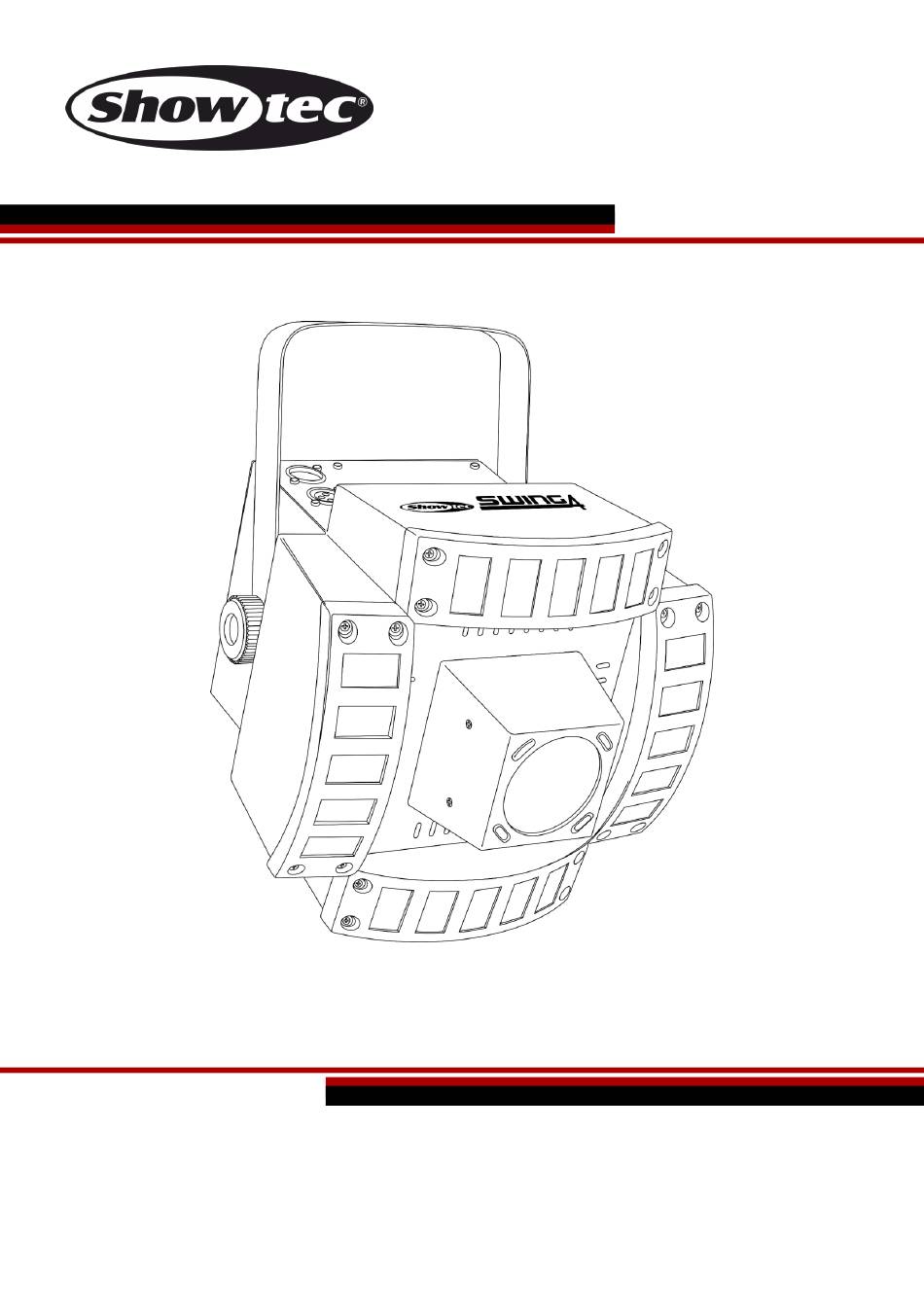

- Seite 1 HANDBUCH DEUTSCH Swing 4 Bestellnummer: 43085 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Swing 4 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Produkts ............................. 7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................8 Steuerungsmodi ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Swing 4 ● IEC-Netzkabel (1,5 m) ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Verwenden Sie eine Klemme, um den Swing 4 mithilfe der Halterung an einem Traversenrahmen zu befestigen. ● Der Swing 4 darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. ● Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. -
Seite 6: Netzanschlüsse
Swing 4 Der Swing 4 kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Swing 4 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Produkts
Swing 4 Beschreibung des Produkts Funktionen Der Swing 4 von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. ● Eingangsspannung: 100-240 V AC, 50/60 Hz ● Leistungsaufnahme: 32W ● Lichtquelle: 2 x 3W 3-in-1 RGB-LEDs (Derby), 108 x RGB LEDs (Moonflower) ●... -
Seite 9: Rückseite
12) Sicherheitsring Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Swing 4. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Steuerungsmodi
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Der Swing 4 funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. Der DIP-Schalter Nr. 8 muss für die automatische Steuerung immer angeschaltet sein. -
Seite 11: Ein Swing (Musiktaktung)
05) Das Gerät funktioniert selbstständig, wenn es an kein DMX-Kabel angeschlossen ist. Für die Musiktaktung muss sich DIP-Schalter Nr 9 in der ON-Position befinden. Alle anderen DIP-Schalter müssen sich in der OFF-Position befinden. Wenn Sie nun Musik abspielen, reagiert der Swing 4 auf ihren Rhythmus. Sie können die Audioempfindlichkeit mit dem Empfindlichkeitsregler einstellen. -
Seite 12: Mehrere Swings (Dmx-Steuerung)
Swing 4 Mehrere Swings (Master/Slave-Steuerung) Abb. 03 Mehrere Swings (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). - Seite 13 Swing 4 Mehrere Swings (DMX-Setup) Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 43085...
-
Seite 14: Einstellung Der Dip-Schalter Für Den Dmx-Modus
DIP-Schalter um. Beispiel: 01) Wenn Sie einem Swing 4 die DMX-Adresse 133 geben möchten, müssen Sie zuerst diese Zahl auf der DMX-Tabelle finden. 02) Gehen Sie dann in derselben Zeile nach links, um die Einstellungen für die DIP-Schalter #1-5 zu sehen. -
Seite 15: Dmx-Übersichtstabelle
Swing 4 DMX-Übersichtstabelle Bestellnummer: 43085... -
Seite 16: Verbinden Der Geräte
Swing 4 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 17: Dmx-Kanäle
Swing 4 DMX-Kanäle 6 Kanäle Kanal 1 – Farben Blackout 5-28 29-56 Grün 57-84 Blau 85-112 Grün + Blau 113-140 Rot + Blau 141-168 Rot + Grün 169-197 Rot + Grün + Blau 198-224 3-farbige Chase 225-255 7-farbige Chase Kanal 2 – Stroboskop (... -
Seite 18: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Swing 4 ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 19: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 17 für nähere Informationen zum Auswechseln der Sicherung. - Seite 20 Swing 4 Problem Mögliche Ursache(n) Lösung Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom. eingeschaltet ist und dass die Kabel Geräte funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt. Ersetzen Sie die Sicherung. Der Controller ist nicht ...
-
Seite 21: Technische Daten
Swing 4 Technische Daten Modell: Showtec Swing 4 Eingangsspannung: 100-240 V, 50/60 Hz Leistungsaufnahme: DMX-Verbindung: 30 Stk. Sicherung: F1AL/250V Abmessungen: 260 x 255 x 275 mm (LxBxH) Gewicht: 3,7 kg Bedienung und Programmierung: Ausgabepole: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) DMX-Modus: 6 Kanäle... - Seite 22 Swing 4 Bestellnummer: 43085...
-
Seite 23: Abmessungen
Swing 4 Abmessungen Bestellnummer: 43085... -
Seite 24: Notizen
Swing 4 Notizen Bestellnummer: 43085... - Seite 25 Swing 4 Bestellnummer: 43085...
- Seite 26 ©2019 Showtec...
