Inhaltszusammenfassung für SHOWTEC Expression 5000

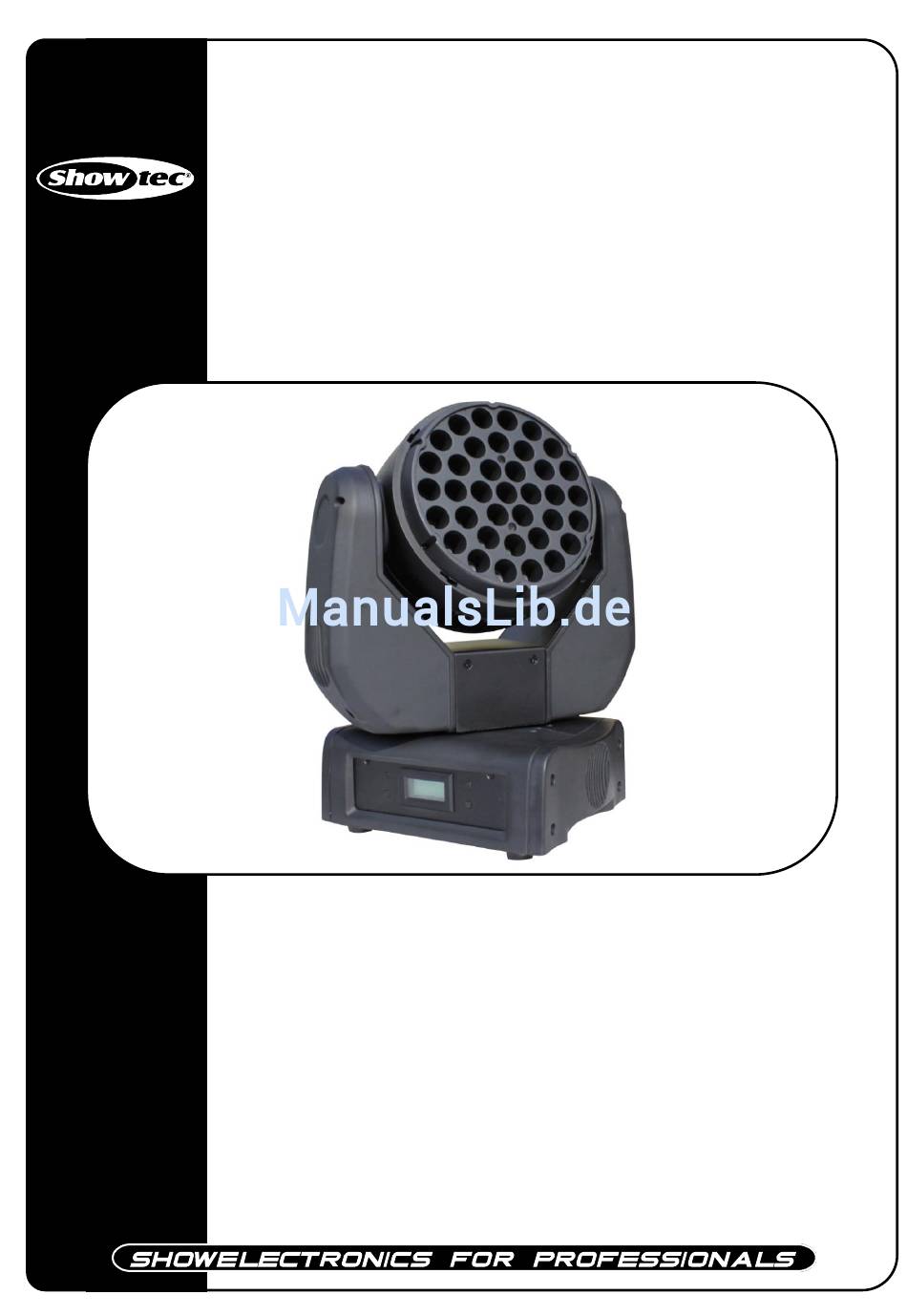

- Seite 1 Expression 5000 ORDERCODE 41364 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Für weitere Informationen: iwant@showtec.info Showtec bietet einige der Produkte mit der besten Qualität und dem besten Preis an, die momentan auf dem Markt erhältlich sind. Entscheiden Sie sich also auch das nächste Mal wieder für Showtec, wenn Sie auf der Suche nach weiteren großartigen Beleuchtungsgeräten sind.
-
Seite 3: Inhaltsverzeichnis
Vorgehensweise für die Rückgabe…………………………………………………………..............Reklamationen……………………………………………………………………………................Beschreibung................…...………………………………………….……………………….... Features und Überblick ………………………………...….……………….………….……….……….…………………….……....Rückseite…………………………………………………...…...….……………….…………………...…………………….………....Installation................…...…………………………………………………………..……....Aufstellung und Bedienung..............……..…………………………………………………………..Geräteverbindung…………………....……..……………………………………..…………………..…………..…………………..Datenverkabelung………………..……..……………………………………………..………………………….…………………..Steuermodi…………………………………………………………………………………………………….……..……………..... Ein Expression 5000 (Integrierte Programme)…..…………………………………….…………..…..………………..... Mehrere Expression 5000 (Master/Slave-Steuerung).………………………………………….……………..………………….. Mehrere Expression 5000 (DMX-Steuerung)………………………………………………………….…..………..………………..Bedienfeld….....……........………………………………………………………….……………….…...... Steuer-Modusi........……………………………………………………………………….……………………....DMX-Adressierung........………………………………………………………………………….…………………..... MENÜ-ÜBERBLICK ……..……………………………………..…………………………………….…….……….…........Hauptmenü-Optionen.……………………………………..…………………………………….…….………………………..... 1. Intro-Menü……..………………………..……………….………………………….…….……….…..........DMX-Adressierung…………………………………………………………………………...…………………………………….. -
Seite 4: Warnung
Karton und sämtliche Verpackungsmaterialien auf. Für den Fall, dass ein Produkt an die Fabrik zurückgeschickt werden muss, ist es wichtig, dass dies in der Originalverpackung geschieht. Im Lieferumfang Ihres Produktes sind enthalten: • Showtec Expression 5000 • 2 Montagehaken und Sicherheitskabel • Volex-IEC-Stromkabel 1,4 m •... - Seite 5 Gerät schaden. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat. Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß funktionieren, schalten Sie es bitte sofort aus. Verpacken Sie das Gerät sicher (am besten in der Originalverpackung) und schicken Sie es an Ihren Showtec-Händler.
-
Seite 6: Betriebsbestimmungen
Während des Auf-, Um- und Abbaus des Gerätes immer sicherstellen, dass der Bereich unterhalb des Installationsplatzes blockiert ist und der Aufenthalt in diesem Bereich verboten ist. Der Expression 5000 kann auf einer flachen Bühne aufgebaut oder mit einem Haken an jeder Art von Traverse aufgehängt werden. - Seite 7 Einen Haken an der Unterseite des Expression -Moving-Head anbringen Bügel Öffnung für Sicherheitskabel Eine unsachgemäße Installation kann Personen- oder Sachschäden verursachen! Stromanschlüsse Schließen Sie das Gerät mit dem Stecker an das Stromnetz an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. International EU-Kabel UK-Kabel...
-
Seite 8: Vorgehensweise Für Die Rückgabe
Vorgehensweise für die Rückgabe Zurückgegebene Ware muss im Voraus bezahlt und in der Originalverpackung verschickt werden, Rückholzettel werden nicht akzeptiert. Die Verpackung muss gut sichtbar mit einer Rücksendenummer (RMA-Nummer) versehen werden. Produkte ohne Rücksendenummer werden abgelehnt. Highlite wird keine zurückgeschickten Produkte annehmen und weist jegliche Verantwortung von sich. -
Seite 9: Beschreibung

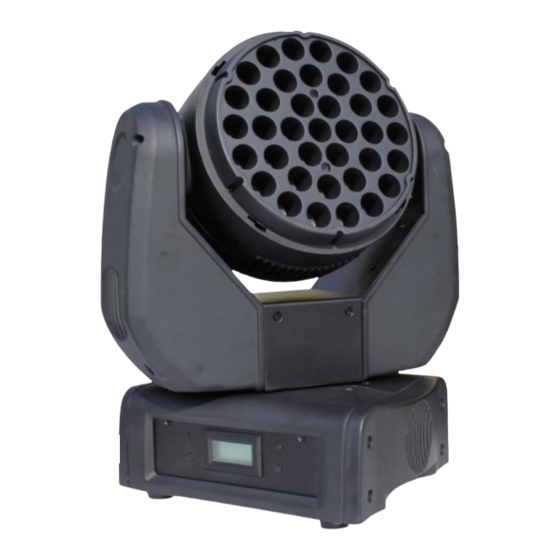

Gerätebeschreibung Features Der Showtec Expression 5000 ist ein Movinghead mit hohem Output und großartigen Effekten. • Niedriger Stromverbrauch • Weniger Hitze • Automatisches Korrektursystem für Schwenk- und Neigungsbewegung • insgesamt 37 LEDs: 13 x LED 2 W in Rot, 12 x LED 3 W in Grün, 12 x LED 3 W in blau •... -
Seite 10: Rückseite
7) Erde Installation Entfernen Sie das gesamte Verpackungsmaterial vom Expression 5000. Kontrollieren Sie, dass der gesamte Schaumstoff und die Kunststoffpolsterung entfernt wurden. Schließen Sie alle Kabel an. Schalten Sie die Stromversorgung erst ein, wenn das gesamte System eingerichtet und richtig angeschlossen wurde. -
Seite 11: Geräteverbindung
Geräteverbindung Sie benötigen eine serielle Datenverbindung, um Lichtshows mit einem oder mehreren Geräten mithilfe eines DMX-512 Controllers oder um synchronisierte Shows mit zwei oder mehreren Geräten zu veranstalten, die auf einen Master/Slave-Betriebsmodus eingestellt sind. Die Gesamtanzahl von Kanälen, die von allen Geräten an einer seriellen Datenverbindung benötigt werden, bestimmt die Anzahl von Geräten, die die Datenverbindung unterstützen kann. -
Seite 12: Steuermodi
1. Die Effektbeleuchtung an einer stabilen Traverse befestigen. Für eine ausreichende Luftzirkulation mindestens 0,5 Meter an allen Seiten freilassen. Wenn der Expression 5000 nicht durch ein DMX-Kabel angeschlossen ist, funktioniert er als Stand-alone- Gerät. Siehe Seite 17 für weitere Informationen zu den integrierten Programmen. -
Seite 13: Mehrere Expression 5000 (Dmx-Steuerung)
Mehrere Expression (DMX-Steuerung) Die Effektbeleuchtung an einer stabilen Traverse befestigen. Für eine ausreichende Luftzirkulation mindestens 1 Meter an allen Seiten freilassen. Benutzen Sie immer ein Sicherheitskabel (Bestellnummer 70140/70141). 3. Nutzen Sie ein 3-p XLR-Kabel für den Anschluss des Expression und anderer Geräte. 4. -
Seite 14: Bedienfeld
Die DMX-Adresse des ersten Expression 5000 sollte 1(001) sein; die DMX-Adresse des zweiten Expression 5000 sollte 1+12=13 (013) sein; die DMX-Adresse des dritten Expression 5000 sollte 13+12=25 (025) sein, usw. Stellen Sie bitte sicher, dass Sie keine sich überschneidenden Kanäle haben, damit jeder Expression 5000 richtig gesteuert werden kann. -
Seite 15: Menü-Überblick
Menü-Überblick Sie müssen zuerst einen Schritt erstellen und Enter drücken. Dann sehen Sie Menü 5.2-5.12. -
Seite 17: Hauptmenü-Optionen
HAUPTMENÜ Drücken Sie die MODE-Taste, um durch die 8 Optionen des Menüs zu scrollen: Um das Menü 7 und 8 anzuzeigen, müssen Sie das Passwort UP DOWN UP DOWN in das Menü EXTRA eingeben. Wenn Sie die Menü-Taste verwenden, werden die 2 verborgenen Menüs angezeigt. 1. -
Seite 18: Dmx-Adressierung
4) Nach Einstellung der gewünschten DMX-Steuerung die Enter-Taste drücken, um sie abzuspeichern. Das Gerät wird DMX- gesteuert sein. Modus Integrierte Programme Mit diesem Menü können Sie 3 verschiedene Programme auswählen, wenn Sie den Expression 5000 verwenden. 1) Menu drücken, bis auf dem Display erscheint: Intro 2) Drücken Sie Enter und begeben Sie sich mit den Up/Down-Tasten zum Operations-Menü. -
Seite 19: Benutzerdefinierter Modus
Benutzerdefinierter Modus Um ein benutzerdefiniertes Programm laufen zu lassen, müssen Sie zunächst einige Werte eingeben. Für weitere Informationen siehe Edit -Menü. Slave-Modus Mit diesem Menü können Sie das Gerät als Slave-Gerät festlegen. 1) Menu drücken, bis auf dem Display erscheint: Intro 2) Drücken Sie Enter und begeben Sie sich mit den Up/Down-Tasten zum Run-Menü. -
Seite 20: Info Version
1) Menu drücken, bis auf dem Display erscheint: Intro 2) Enter drücken und mit den Up/Down-Tasten zum Info-Menü begeben. 3) Zum Anzeigen der Versionsnummer des Expression 5000 Enter drücken. 2. Invert 1) Menu drücken, bis auf dem Display erscheint: Invert 2) Enter drücken und mit den Up/Down-Tasten durch die Optionen blättern: Pan, Tilt, Dimmer, Use. -
Seite 21: Edit
• Das Zugangspasswort: UP + DOWN + UP + DOWN . Wenn Sie im Menü KEYLOCK ON Enter gedrückt haben, dauert es 30 Sekunden, bis der Expression 5000 gesperrt ist. Wenn das Passwort aktiviert ist, fragt das Display jedes Mal, wenn das Gerät eingeschalten wird, nach... -
Seite 22: Kalibrierung
7. Kalibrierung... -
Seite 23: Calib
7. Calib 1) Menu drücken, bis auf dem Display erscheint: Calib 2) Drücken Sie Enter und verwenden Sie die Up/Down-Tasten, um die verschiedenen Farbtemperaturen zu wählen: 3) Es gibt 11 voreingestellte Weißfarben und RGB-TO-WHITE. Diese können durch Mischen von Rot, Grün und Blau bearbeitet werden. -
Seite 24: Dmx-Protokoll 12 Kanäle (Advanced)
DMX-Protokoll 12 Kanäle (Advanced) Kanal 1 - Horizontale Bewegung (Schwenk) Den Schieber nach oben schieben, um den Kopf horizontal zu bewegen (SCHWENK). Graduelle Einstellung des Kopfes von jedem Ende des Schiebers zum anderen (0-255, 128-Mitte). Der Kopf kann um 540° gedreht werden und an jeder beliebigen Position gestoppt werden. Kanal 2 - Feinschwenk 16 Bit Kanal 3 - Vertikale Bewegung (Neigung) Den Schieber nach oben schieben, um den Kopf vertikal zu bewegen (Neigung). - Seite 25 Kanal 11 – Shutter/Strobe (Dimmer muss offen sein Offen 10-255 Strobe-Effekt, von langsam bis schnell (0-10 Blitze/s) Kanal 12 - Steuerung 0-19 Keine Funktion 20-39 Blackout während Schwenkung/Kippung (Pan/Tilt) 40-59 Desaktiviert während Schwenkung/Kippung (Pan/Tilt) 60-79 Autom. Lüfter 80-99 Lüfter langsam 100-119 Lüfter normal 120-139...
-
Seite 26: Kanäle (Basic)
DMX-Protokoll 9 Kanäle (Basic) Kanal 1 - Horizontale Bewegung (Schwenk) Den Schieber nach oben schieben, um den Kopf horizontal zu bewegen (SCHWENK). Graduelle Einstellung des Kopfes von jedem Ende des Schiebers zum anderen (0-255, 128-Mitte). Der Kopf kann um 540° gedreht werden und an jeder beliebigen Position gestoppt werden. Kanal 2 - Vertikale Bewegung (Neigung) Den Schieber nach oben schieben, um den Kopf vertikal zu bewegen (Neigung). -
Seite 27: Kanaleinstellungen
DIM 0 (Aktivierung nach 5 Sekunden) 240-243 DIM 1 (Aktivierung nach 5 Sekunden) 244-247 DIM 2 (Aktivierung nach 5 Sekunden) 248-251 DIM 3 (Aktivierung nach 5 Sekunden) 252-255 DIM 4 (Aktivierung nach 5 Sekunden) Kanaleinstellungen Expression 5000 Beleuchtngseinstellungen 41364 Kanal... -
Seite 28: Instandhaltung
3. Mechanisch bewegliche Teile wie Achsen, Ösen und andere dürfen keine Verschleißspuren aufweisen. 4. Das Netzkabel darf nicht beschädigt oder verschlissen sein. Der Showtec Expression 5000 benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Sonst wird das vom Gerät abgegebene Licht stark reduziert. - Seite 29 Problem Mögliche Ursache(n) Behebung Gerät wird nicht mit Strom versorgt · Prüfen Sie, dass der Strom Ein oder mehrere eingeschaltet ist und dass die Kabel Geräte sind eingesteckt sind. vollständig außer Hauptsicherung durchgebrannt. · Sicherung ersetzen. Betrieb. Geräte sind Der Controller ist nicht ·...
-
Seite 30: Produktspezifikationen
Produktspezifikationen Modell: Showtec Expression 5000 Spannung: 240 V-50 Hz (CE) Stromverbrauch: 140 W max. bei vollem Ausgang Sicherung: 3,15 A/250 V Abmessungen: 296 x 190 x 344 mm (LxBxH) Gewicht: 6,5 kg Bedienung und Programmierung Signalstecker AUSGANG: Pol 1 Erde, Pol 2 (-), Pol 3 (+) Einrichtung und Adressierung: LED-Bedienfeld DMX-Kanäle: Basic (9 Kanäle) oder Advanced (12 Kanäle)-Funktionsmodi...
