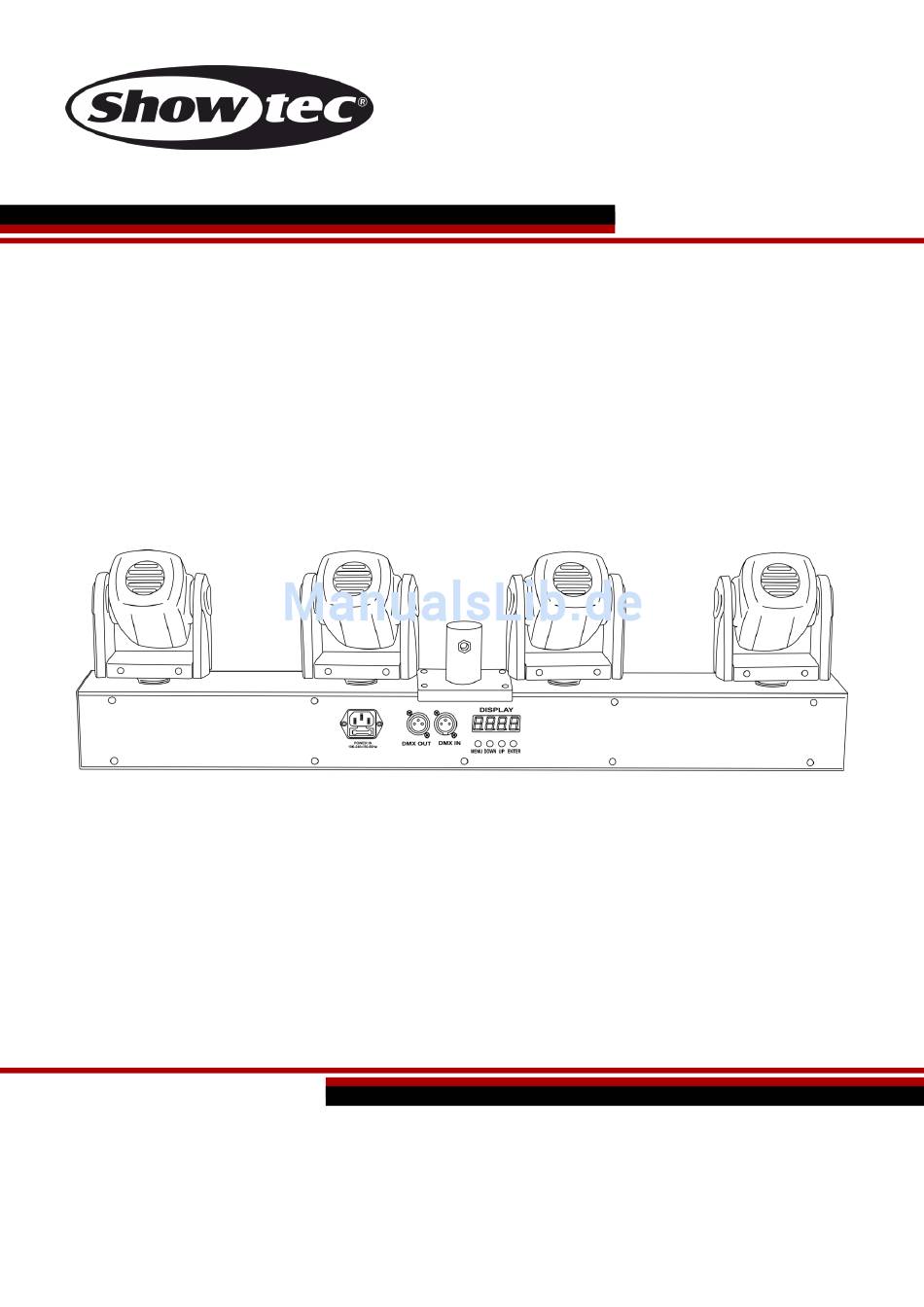

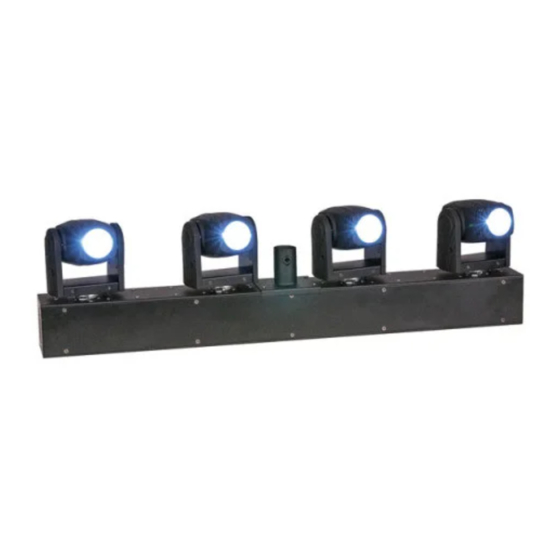

- Seite 1 HANDBUCH DEUTSCH XS-4W Quad Beam Bestellnummer: 40174 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Übersicht ..................................8 Installation ................................... 9 Setup und Betrieb ................................9 Steuerungsmodi ................................9 Ein XS-4W Quad Beam (Manuelle Steuerung) ..................... 9 Ein XS-4W Quad Beam (Musiktaktung) ........................9 Mehrere XS-4W Quad Beams (Master/Slave) ...................... 9 Mehrere XS-4W Quad Beams (DMX-Steuerung) ....................10 Verbinden der Geräte ...............................11... -
Seite 3: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec XS-4W Quad Beam mit IEC-Stromkabel, 1,5m ● 2 Halterungen zum Anbringen an einen Traversenrahmen ● Sicherheitsring ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
XS-4W Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des XS-4W Quad Beam. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. - Seite 6 XS-4W Der XS-4W Quad Beam kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Anbringen einer Halterung auf der Unterseite des Geräts Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen!
-
Seite 7: Netzanschlüsse
XS-4W Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL... -
Seite 8: Beschreibung Des Geräts
XS-4W Beschreibung des Geräts Funktionen Der XS-4W Quad Beam von Showtec besteht aus 4 Moving Heads mit hoher Leistung und atemberaubenden Effekten. ● Starke weiße Strahlen ● Kompaktes Gehäuse ● Dynamische Programme ● Mehrere Montagemöglichkeiten ● Eingangsspannung: 100-240 VAC, 50/60 Hz ●... -
Seite 9: Übersicht
XS-4W Übersicht Abb. 01 Linse 02) IEC-Stromanschluss + Sicherung F3A/250V 3-poliger DMX-Ausgang (OUT) 3-poliger DMX-Eingang (IN) LCD-Display + Menü-Tasten HINWEIS: Um dieses Gerät richtig bedienen zu können, sind DMX-Kenntnisse erforderlich. Bestellnummer: 40174... -
Seite 10: Installation
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Der XS-4W Quad Beam funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. 05) Siehe Seite 15 für mehr Informationen über die manuelle Steuerung. -
Seite 11: Mehrere Xs-4W Quad Beams (Dmx-Steuerung)
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Verbinden Sie den XS-4W Quad Beam und andere Geräte mit einem3-poligen XLR-Kabel. 05) Verbinden Sie die Geräte so wie in (Abb. 4) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die DMX-„OUT“-Buchse des ersten Geräts mit der „IN“-Buchse des zweiten Geräts zu verbinden. -
Seite 12: Verbinden Der Geräte
• DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und Verbindungsstück von Neutrik®. Artikelnummer FL71150 (1,5m.), FL713 (3m.), FL716 (6m.), FL7110 (10m.). Der XS-4W Quad Beam kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 40174... -
Seite 13: Bedienfeld
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere XS-4W Quad Beams verwenden. Daher sollte die DMX-Adresse des ersten XS-4W Quad Beam 1(A001) sein. Die DMX-Adresse des zweiten Geräts sollte 1+28=29 (A029) und die DMX-Adresse des dritten sollte 29+28=57 (A057) sein, etc. -
Seite 14: Menü-Übersicht
XS-4W Menü-Übersicht Bestellnummer: 40174... -
Seite 15: Hauptmenü-Optionen
XS-4W Hauptmenü-Optionen DMX-Adresse Pan/Tilt-Korrektur Master/Slave Display Musiktaktung DMX-Modus (9CH / 28CH) Manuell. 1. DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie die MENU-Taste und drücken Sie Up/Down, bis das Display anzeigt. 02) Drücken Sie ENTER, um das Menü zu öffnen. Sie können zwischen 512 verschiedenen DMX-Adressen wählen. -
Seite 16: Display Invers (Auf Dem Kopf)
XS-4W 4. Display invers (auf dem Kopf) In diesem Menü können Sie die Displayposition einstellen. 01) Drücken Sie die MENU-Taste und drücken Sie Up/Down, bis das Display anzeigt. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Ändern Sie die Einstellungen mit UP/DOWN von „Off“ zu „On“. 04) Drücken Sie ENTER, sobald Sie den gewünschten Modus eingestellt haben, um die Einstellungen zu speichern. -
Seite 17: Dmx-Kanäle
XS-4W DMX-Kanäle 7 Kanäle (Basic) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... -
Seite 18: Kanäle (Basic)
XS-4W 28 Kanäle (Basic) Kanal 1 – Head 1 - Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... - Seite 19 XS-4W Kanal 16 – Head 3 - Vertikale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead senkrecht (TILT) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 270° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 17 –...
-
Seite 20: Kanaleinstellungen
XS-4W Kanaleinstellungen Abb. 05 Bestellnummer: 40174... -
Seite 21: Wartung
XS-4W Wartung Der XS-4W Quad Beam von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 22: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 20 für nähere Informationen zum Auswechseln der Sicherung. - Seite 23 XS-4W Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom. ● ·Überprüfen Sie, ob das Gerät Geräte sind völlig eingeschaltet ist und dass die Kabel tot. angeschlossen sind. Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung. Die Geräte starten Der Controller ist nicht ●...
-
Seite 24: Technische Daten
XS-4W Technische Daten Modell: Showtec XS-4W Quad Beam Eingangsspannung: 100-240 VAC Kontinuierliche Leistung: Max. 80W bei Höchstleistung Sicherung: F3A /250V Abmessungen: 810 x 90 x 250 mm (LxBxH) Gewicht: 5,4 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) -
Seite 25: Abmessungen
XS-4W Abmessungen Bestellnummer: 40174... - Seite 26 XS-4W Notizen Bestellnummer: 40174...
- Seite 27 XS-4W Bestellnummer: 40174...
- Seite 28 ©2014 Showtec...
