- Seite 1 HANDBUCH DEUTSCH Shark Wash One Bestellnummer: 45020 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Shark Wash One Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Shark Wash One ● Montagehalterung mit Sicherheitsring ●... - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Shark Wash One bereits enthaltenen Sicherungen. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Geräts. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. -
Seite 6: Netzanschlüsse
Shark Wash One Die Shark Wash One kann auf dem Boden einer flachen Bühne positioniert oder mit der Montagehalterung an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Shark Wash One Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts

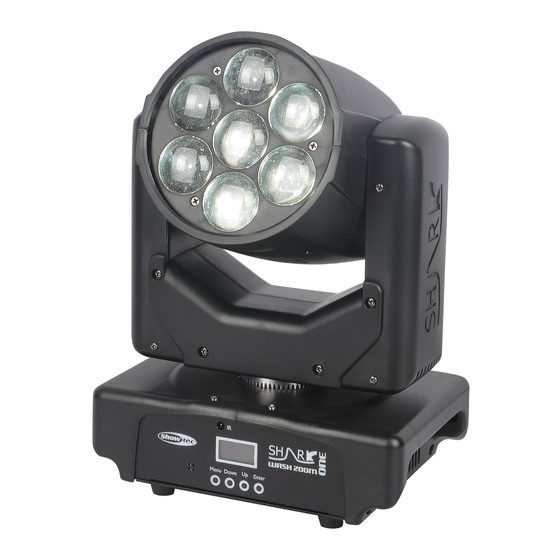

Shark Wash One Beschreibung des Geräts Funktionen Der Shark Wash One von Showtec ist ein kompakter Washer mit hoher Leistung und spektakulären Effekten. Kompakter Washer OLED-Display Einschließlich IR-Fernbedienung RGBWA-UV-Farben Eingangsspannung: 100-240 VAC, 50/60 Hz Leistungsaufnahme: Max. 100 W bei Höchstleistung ... -
Seite 9: Rückseite
08) Belüftungsschlitze Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Shark Wash One. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Steuerungsmodi
Shark Wash One Steuerungsmodi Es gibt 5 Modi: • Automodus • Voreingestellte Programme • Musiktaktung • Master/Slave-Modus • DMX-512 (7CH, 16CH) Ein Shark (Automodus, Voreingestellte Programme) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 11: Mehrere Sharks (Dmx-Steuerung)
Shark Wash One Mehrere Sharks (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 12: Verbinden Der Geräte
(1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). • DAP Audio DMX-Adapter: 3-polig/5-polig. Bestellnummer FLA30. Der Shark Wash One kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 45020... -
Seite 13: Bedienfeld
Shark Wash One Bedienfeld A) OLED-Display MENU-Taste C) DOWN-Taste D) UP-Taste ENTER-Taste Abb. 05 DMX-Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 14: Menü-Übersicht
Shark Wash One Menü-Übersicht Hauptmenü-Optionen 01) Nach dem Einschalten zeigt der Shark seine aktuelle Versionsnummer an: 02) Drücken Sie ENTER, um das Hauptmenü zu öffnen. 03) Drücken Sie UP/DOWN, um durch das Menü zu scrollen. Auf dem Display erscheint nun: 04) Drücken Sie ENTER, um das gewünschte Menü... -
Seite 15: Dmx- Adresse
Shark Wash One 1. DMX- Adresse In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display „DMX ADDRESS“ angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN die gewünschte Adresse von 001-512 aus. -
Seite 16: Programme
Shark Wash One 4. Programme In diesem Menü können Sie die einzelnen voreingestellten Programme abspielen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display „PROGRAMS“ angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN eines der 8 voreingestellten Programme aus. Auf dem Display erscheint nun: 04) Drücken Sie ENTER, um die Auswahl zu bestätigen. -
Seite 17: Kalibrierung
Shark Wash One Reset Motor: Zurücksetzen des Motors für die Bewegung des Moving Heads. 06) Nehmen Sie die Einstellungen vor und drücken Sie ENTER, um die Änderungen zu speichern. 5.1. Kalibrierung In diesem Menü können Sie die anfänglichen Bewegungs- und Farbparameter des Sharks einstellen. -
Seite 18: Fernbedienung
Shark Wash One Fernbedienung Taste Funktion Beschreibung Drücken Sie die Taste, um den IR-Modus ein- und Netzschalter auszuschalten. Drücken Sie diese Taste, um die Einstellungen zu Reset zurückzusetzen. Drücken Sie diese Taste, um die LEDs ein- und LEDs ein/aus auszuschalten. -
Seite 19: Dmx-Kanäle
Shark Wash One DMX-Kanäle 7 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. -
Seite 20: Kanäle
Shark Wash One Kanal 7 – Voreingestellte Programme (CH4 muss zwischen 1-255 und CH6 zwischen 10-255 eingestellt sein 0-10 Keine Funktion 11-20 Programm 1 21-30 Programm 2 31-40 Programm 3 41-50 Programm 4 51-60 Programm 5 61-70 Programm 6 71-80... - Seite 21 Shark Wash One Kanal 12 – Gelbintensität (CH6 muss zwischen 1-255 eingestellt sein 0-255 Schrittweise Gelbeinstellung von 0-100% Kanal 13 – UV-Intensität (CH6 muss zwischen 1-255 eingestellt sein 0-255 Schrittweise UV-Einstellung von 0-100% Kanal 14 – Farbtemperatur 0-255 Schrittweise Einstellung von 0-100% Kanal 15 –...
-
Seite 22: Wartung
03) Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen. 04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Shark Wash One von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. -
Seite 23: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Siehe Seite 21 für nähere Informationen zum Auswechseln der Sicherung. 04) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 24 Shark Wash One Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät Geräte sind völlig eingeschaltet ist und ob die Kabel tot. angeschlossen sind. Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung.
-
Seite 25: Technische Daten
Shark Wash One Technische Daten Modell: Showtec Shark Wash One Eingangsspannung: 100-240 VAC, 50/60 Hz Leistungsaufnahme: Max. 100 W bei Höchstleistung DMX-Verbindung: 30 Stk. Sicherung: F2AL/250V Abmessungen: 215 x 145 x 300 mm (LxBxH) Gewicht: 3,8 kg Bedienung und Programmierung:... -
Seite 26: Abmessungen
Shark Wash One Abmessungen Bestellnummer: 45020... -
Seite 27: Notizen
Shark Wash One Notizen Bestellnummer: 45020... - Seite 28 ©2017 Showtec...
