Inhaltszusammenfassung für SHOWTEC XB-Wave DMX
- Seite 1 XB-Wave DMX ORDERCODE 43071...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der XB-Wave von Showtec sorgt für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec XB-Wave Anleitung ™ Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 Rückseite ..................................7 Installation ................................... 8 Setup und Betrieb ................................8 Steuerungsmodi ................................ -
Seite 4: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec XB-Wave mit IEC-Stromkabel, 0,9m • Bedienungsanleitung Voraussichtliche Nutzungsdauer des LED-Scheinwerfers Die Helligkeit von LEDs lässt mit der Zeit nach. Die hauptsächliche Ursache ist HITZE, da diese den Prozess beschleunigt. - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Bei der ersten Inbetriebnahme kann es zu geringer Rauch- oder Geruchsbildung kommen. Das ist nicht ungewöhnlich und bedeutet nicht unbedingt, dass das Gerät nicht ordnungsgemäß funktioniert. Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. bearbeitet werden. ... -
Seite 7: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN... -
Seite 8: Beschreibung Des Geräts

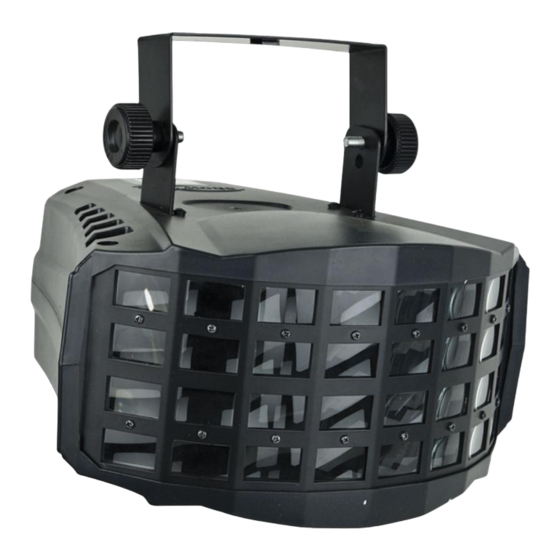

Beschreibung des Geräts Leistungsmerkmale Der XB-Wave von Showtec ist ein LED-Scheinwerfer mit hoher Leistung und hervorragenden Effekten. • Der XB-Wave kann mit anderen Geräten der XB-Serie verbunden werden, die an derselben XB- Halterung angebracht werden. • Kleiner kompakter LED-Scanner • Blackout/statisch/Stroboskop •... -
Seite 9: Rückseite
Rückseite Abb. 2 3) DMX-Anschluss (OUT) 3-Pin 4) DMX-Anschluss (IN) 3-Pin 5) Mikrofon 6) Audioempfindlichkeitsregler 7) IEC-Stromanschluss + Sicherung 1A/250V 8) Erdung 9) Sicherheitsring 10) DMX-DIP-Schalter Abb. 3... -
Seite 10: Installation
Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. -
Seite 11: Ein Xb-Wave (Musiktaktung)
Ein XB-Wave (Musiktaktung) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 3. Im musikgetakteten Modus hat die Stellung der DIP-Schalter keinen Einfluss auf den Betrieb des Geräts. -
Seite 12: Mehrere Xb-Waves (Dmx-Steuerung)
Mehrere XB-Waves (DMX-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Verbinden Sie die XB-Waves und andere Geräte mit einem 3-P XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. -
Seite 13: Einstellung Der Dip-Schalter Für Den Dmx-Modus
Die Adressen werden durch die richtige Positionierung der entsprechenden DMX-DIP-Schalter (Nr.1-9) eingestellt. Die DMX-Adresse wird durch die Summer der Werte der DIP-Schalter festgelegt. Die Standard-DMX-Adresse für den XB-Wave von Showtec, der mit 4 Kanälen ausgestattet ist, wird wie folgt festgelegt: Beispiel... -
Seite 14: Dmx-Übersichtstabelle
DMX-Übersichtstabelle... -
Seite 15: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 16: Dmx-Kanäle
DMX-Kanäle 4 Kanäle Kanal 1 – Farben 0-19 Blackout 20-39 40-59 Grün 60-79 Blau 80-99 Grün + Blau 100-119 Rot + Blau 120-139 Rot + Grün 140-159 Rot + Grün + Blau 160-179 3-farbige Chase + Rotation 180-255 7-farbige Chase + Rotation Kanal 2 –... -
Seite 17: Wartung
3. Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen. 4. Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der XB-Wave von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich die Lichtleistung des Geräts mit der Zeit erheblich. -
Seite 18: Keine Reaktion Auf Dmx-Signale
Keine Reaktion auf DMX-Signale Antwort: Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine defekte DMX-Karte für die Lichteffekte sein. 1. Überprüfen Sie das DMX-Kabel: Ziehen Sie den Netzstecker ab, wechseln Sie das DMX-Kabel aus und stecken Sie den Netzstecker erneut an. -
Seite 19: Technische Daten
Technische Daten Modell: Showtec XB-Wave Spannung: 240V-50Hz (CE) Leistungsaufnahme: 30W LEDs: 2x 9W RGB LED Sicherung: 1A/250V Gewicht: 2,4 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) Setup und Adresszuweisung: DIP-Schalter DMX-Kanäle: 4...
