Inhaltszusammenfassung für SHOWTEC SM-16/2

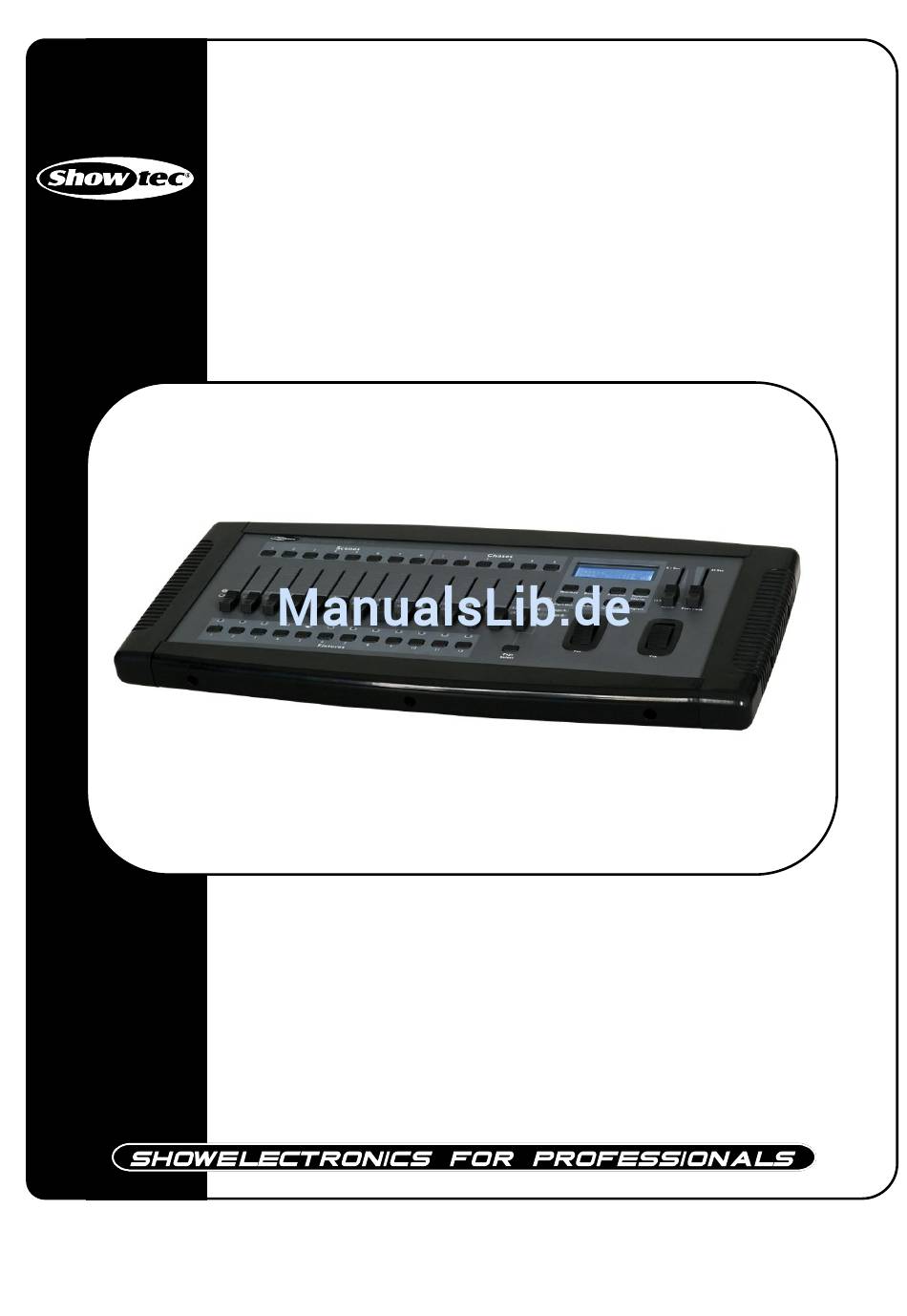

- Seite 1 SM-16/2 ORDERCODE 50701...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem SM-16/2 viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec SM-16/2 Produkt-Anleitung ™ Warnung.................…...……………..…………………………….………… Sicherheitshinweise……………………………………………………………………………………………………… Bestimmungsgemäße Verwendung…….………………………………………………………………………….. Rückgabe Prozedur…………………………………………………………………………........Ansprüche………………………………………………………………………............Gerätebeschreibung............…...……………..…………………………….………… Features…………………….…………………………………………………………………………………………….. Controller Vorderseite............................Controller Rückseite............................Installation................…...…………………………………….………………. Aufstellung und Bedienung...............……..………………………………………….. - SYSTEM RESETTEN……..……………………….............………......- Gerät Addressierung……………….............……….......... - Fader zuweisen (OPTIONALER SETUP) ............………........- Umgekehrter Kanalausgang (OPTIONALER SETUP) ..........……….... -
Seite 4: Warnung
Verpackung feststellen, benachrichtigen Sie bitte sofort Ihren Händler. Bewahren Sie den Karton und das dazugehörige Verpackungsmaterial auf. Wenn Sie die gelieferte Ware zurück an den Hersteller senden müssen ist es wichtig, dass das Produkt im Originalkarton bzw. in der Originalverpackung verschickt wird. Ihr Versand schließt ein: • SM-16/2 • Betriebsanleitung WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! - Seite 5 Nie das Gerät in kurzen Intervallen an- und ausschalten, da die Lebensdauer erheblich reduziert wird. Nie der SM-16/2 bei Gewitter verwenden. Das Gerät bei Gewitter sofort vom Netz trennen . Schütteln Sie das Gerät nicht und vermeiden Sie Erschütterungen, wenn Sie das Gerät installieren und bedienen.
-
Seite 6: Bestimmungsgemäße Verwendung
ANMERKUNGEN: • Dieses Gerät ist nicht für den Dauerbetrieb konzipiert. Konsequente Betriebspausen erhöhen die Lebensdauer des Gerätes. • Die maximale Umgebungstemperatur t = 45°C darf nicht überschritten werden. • Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. •... -
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features SM-16/2 ist ein intelligenter Controller von Showtec: • DMX-512 controller • 12 Fixtures mit jeweils 30 Kanälen (384 Kanäle maximal) • 8 Szenen, die 240 Szenen enthalten (30 banks) • 6 Chases, die 180 Szenen enthalten (30 banks) •... -
Seite 8: Controller Rückseite
5) LCD-Anzeigefenster Zeigt den aktuellen Chase-Status oder die Programmierungs-Optionen. 6) Midi/Add-Taste Aktivierung der externen MIDI-Steuerung; Bestätigung des Aufnahme-/Speichervorgangs 7) Bank Up-Taste Mit der Up-Taste zwischen 30 Banken wählen. 8) Auto/Del-Taste Aktivierung des Musik-Modus; Szenen oder Chases während der Programmierung löschen 9) Tapsync/Display-Taste Standardtakt einrichten oder den Wertmodus zwischen % und 0-255 einstellen 10) Geschwindigkeitsfader... -
Seite 9: Installation
Diese Einstellung versetzt den Kontroller in seinen Fabrikszustand zurück. Es werden alle Programme und Einstellungen gelöscht. Gerät Addressierung Der SM-16/2 kann 32 Kanäle DMX pro Scanner/Movinghead steuern. Deshalb müssen die Geräte, die Sie mit den entsprechenden “FIXTURE”-Tasten auf dem Gerät gesteuert werden sollen, 32 Kanäle voneinander getrennt sein. -
Seite 10: Faderregelung
Faderregelung Mithilfe dieser Funktion Steuerungseigenschaften verschiedener Geräten kombinieren oder vereinen. Zum Beispiel: Wenn Sie 4 bewegliche Scanner und 4 Moving Heads steuern, können die Farben, Gobo- und Dimmerkanäle Faders möglicherweise nicht ideal auf den Blendreglern möglicherweise nicht optimal abgestimmt. Verwenden Sie diese Funktion um den Dimmer, die Farbe und die Gobokanäle zu den Faders 1, 2 oder 3 wieder zuzuweisen. -
Seite 11: Fade Time Zuweisen (Optionaler Setup)
UMGEKEHRTER KANALAUSGANG (OPTIONALER SETUP) 1) Drücken und halten Sie die PROGRAM & TAPSYNC Tasten zusammen (2), um im Kanalanweisung Modus zu geräten. Dann drücken Sie die FIXTURE Taste. 2) Schieben Sie den SPEED Fader, bis Sie den Steuerungskanal erreichen, dass Sie ändern wollen. 3) Schieben Sie die FADE TIME Fader vollständig nach oben, bis N zu Y ändert. -
Seite 12: Programmieren
SZENE ERSTELLEN Eine Szene ist ein statischer Beleuchtungszustand. Szenen werden in Banken gespeichert. Der SM-16-/2 hat 30 Bankspeicherplätze zur Verfügung, und jede Bank kann bis zu 8 Szenen speichern. Der SM-16/2 kann bis zu 240 Szenen speichern. 1) Die PROGRAM-Taste 3 Sekunden gedrückt halten. -
Seite 13: Szene Kopieren
Banken navigieren. 5) Die MIDI/ADD-Taste drücken, und dann die neue SCENE-Taste, zu der kopiert werden soll. 6) Um den Programmiermodus zu beenden, die PROGRAM-Taste 3 Sekunden gedrückt halten. SM-16/2 wird zum Beenden des Programmiermodus einen BLACKOUT durchführen. SZENE LÖSCHEN 1) Die PROGRAM-Taste 3 Sekunden gedrückt halten. -
Seite 14: Chase Programmieren
2) Die CHASE-Taste (1~6) wählen, welche zu dem zu löschenden Chase gehört. 3) Die AUTO DEL-Taste und die entsprechende CHASE-Taste gedrückt halten; dann loslassen. Alle LEDs blinken. Hinweis: Die Szenen bleiben auf der SM-16/2 programmiert. Nur der Chase ist betroffen. -
Seite 15: Alle Chase-Programmierungen Löschen
ACHTUNG! Dieser Vorgang führt zum nicht umkehrbaren Verlust von gespeicherten Schritten im Chase. Die einzelnen Szenen und programmierten Banken bleiben erhalten. 1) Die Tasten BANK DOWN und AUTO DEL gedrückt halten, während der SM-16/2 AUSGESCHALTET wird. Wiedergabe (Szenen) MANUELLER MODUS Wenn das Gerät das erste Mal EINGESCHALTET wird, befindet sich der... -
Seite 16: Wiedergabe (Chases)
Wiedergabe (Chases) MANUELLE CHASES Mithilfe dieser Funktion kann der Benutzer alle Schritte in einem Chase manuell durchlaufen. 1) Die PROGRAM-Taste 3 Sekunden gedrückt halten, um den Programmiermodus zu aktivieren. 2) Einen Chase durch Drücken einer der CHASE -Tasten starten. 3) Die TAPSYNC/DISPLAY-Taste drücken, um manuell durch den Chase zu laufen. 4) Mithilfe der BANK-Tasten durch die Chases navigieren. -
Seite 17: Midi-Betrieb
Midi-Betrieb SM-16/2 reagiert nur auf MIDI-Befehle auf dem MIDI-Kanal, wenn dieser vollständig auf Stopp steht. Alle MIDI-Steuerungen werden mit Hinweis auf den Befehl ausgeführt. Alle anderen MIDI-Anleitungen werden ignoriert. Um einen Chase zu unterbrechen, den Blackout auf Hinweis senden. 1) Die MIDI/ADD-Taste gedrückt halten, bis die dritte und vierte Stelle im LED-Display blinkt. -
Seite 18: Wartung
Netz. Öffnen Sie das Gerät nicht, das konnte Beschädigungen verursachen, die nicht von der Garantie abgedeckt werden. 10. Schicken Sie das Gerät zu Ihrem Showtec-Händler. Keine Antwort zur DMX Antwort: Überprüfen Sie die DMX-Kabel und Anschlüsse, eine Controller-Fehlfunktion, eine Fehlfunktion der Light-Effect-DMX-Card. -
Seite 19: Produktbeschreibungen
Produktbeschreibung Modell: Showtec SM-16/2 Power Adapter: DC 9Volt - 300mA Power connector: Adapter inclusiv Programmierbare Geschwindigkeit und Fade-time Invertierbare Faders Sequentieller Verbindung von Chases Polarität wählbar 12 Fixtures mit jeweils 30 Kanälen (384 Kanäle maximal)) 8 Szenen, die 240 Szenen enthalten (30 banks)
