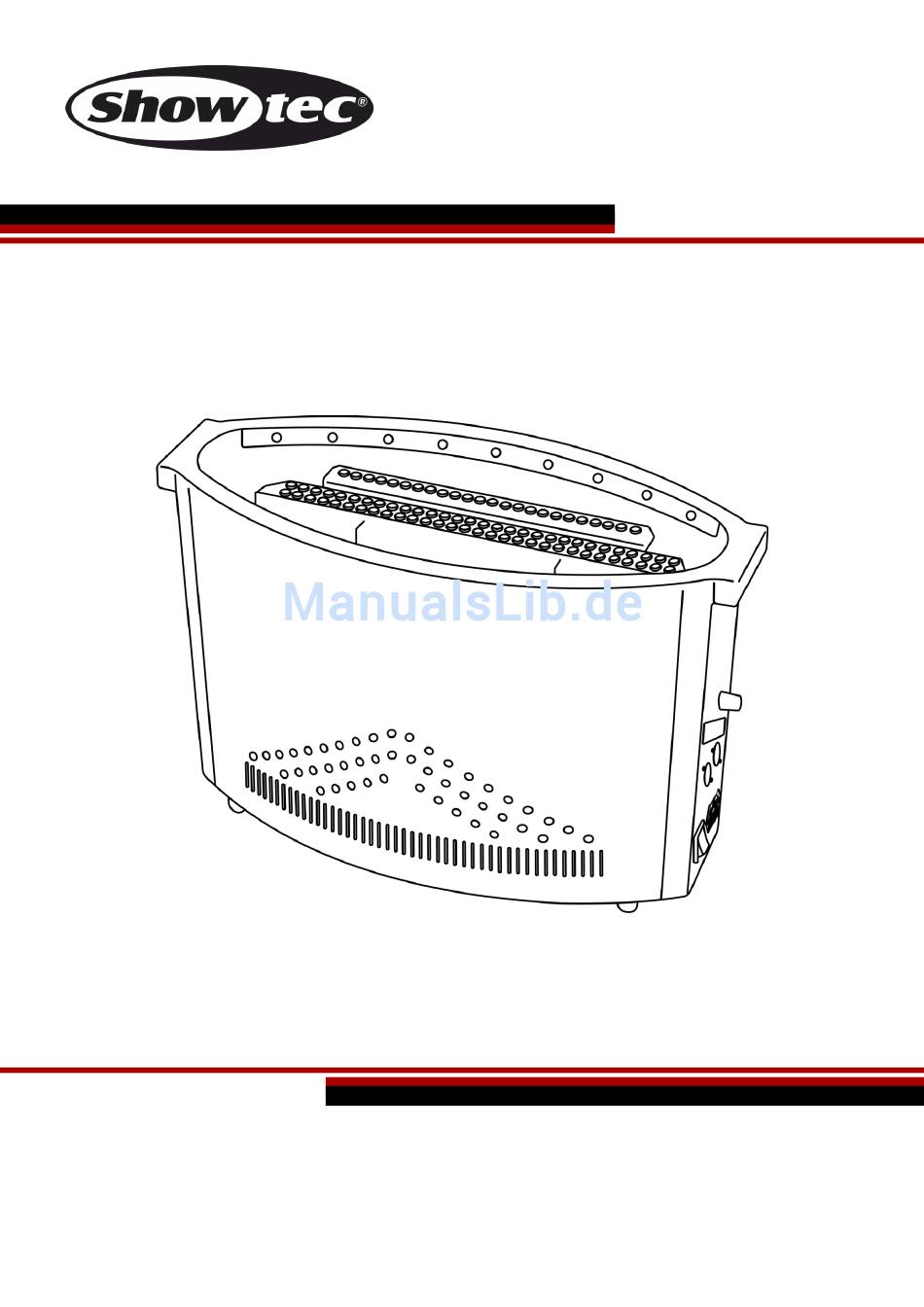

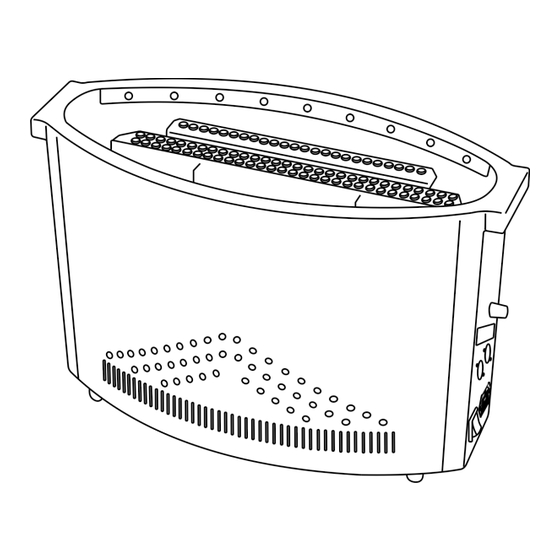

- Seite 1 HANDBUCH DEUTSCH Flame Light 1,5m LED Bestellnummer: 40637 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Flame Light 1,5m LED Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Voraussichtliche Nutzungsdauer von LEDs ......................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Übersicht .................................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Flame Light 1,5m LED DMX IEC-Netzkabel (1,10 m) 2 Seidentücher, die Flammen imitieren ... - Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 40637...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Flame Light 1,5m LED Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. -
Seite 6: Montage
Flame Light 1,5m LED Montage Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen. Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Der Flame Light 1,5m LED darf nur auf einer flachen Bühne aufgestellt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Bestellnummer: 40637... -
Seite 7: Netzanschlüsse
Flame Light 1,5m LED Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU... -
Seite 8: Rückgabe
Flame Light 1,5m LED Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts
Flame Light 1,5m LED Beschreibung des Geräts Funktionen Der Flame Light 1,5m LED DMX von Showtec ist ein RGB-Flammeneffekt mit hoher Leistung und hervorragenden Effekten. Eingangsspannung: 240V, 50Hz Leistungsaufnahme: 136W Steuerungsmodi: Selbstständiger Modus, Musiktaktung, Master/Slave, DMX-512 ... -
Seite 10: Installation
Flame Light 1,5m LED Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Mehrere Flame Lights (Dmx-Steuerung)
Flame Light 1,5m LED Mehrere Flame Lights (Master/Slave-Setup) Abb. 02 Mehrere Flame Lights (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. - Seite 12 Flame Light 1,5m LED DMX-Setup für mehrere Flame Lights Abb. 03 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 40637...
-
Seite 13: Verbinden Der Geräte
Flame Light 1,5m LED Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Kontrollmodus
Flame Light 1,5m LED Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Scheinwerfer reagieren auf die DMX-Signale vom Controller (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.). DMX-Adresszuweisung Mit den DIP-Schaltern des Bedienfelds können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 15: Hauptmenü-Optionen
Flame Light 1,5m LED Hauptmenü-Optionen Achten Sie vor dem Einschalten des Geräts darauf, dass das Seidentuch sich NICHT in der Nähe der Luftansaugöffnung befindet. In diesem Fall würde die Flammenimitation nicht richtig funktionieren. 1. Selbstständiger Modus 1.1 Stroboskopmodus 01) Schieben Sie den DIP-Schalter 1 in die ON-Position und alle weiteren Schalter in die OFF-Position, um den Stroboskopmodus zu aktivieren. -
Seite 16: Farbwechselmodus Mit Rot & Grün
Flame Light 1,5m LED 1.5 Farbwechselmodus mit Rot & Grün 01) Schieben Sie den DIP-Schalter 5 in die ON-Position und alle weiteren Schalter in die OFF-Position, um den Farbwechselmodus mit Rot und Grün zu aktivieren. 02) Erhöhen/Verringern Sie die Farbwechselgeschwindigkeit mit dem Drehregler (01). 1.6 Statischer Farbmodus 01) Schieben Sie die DIP-Schalter 6 (Rot), 7 (Grün) und 8 (Blau) in die ON-Position und alle weiteren Schalter in die OFF-Position, um den statischen Farbmodus zu aktivieren. -
Seite 17: Dmx-512-Modus
Flame Light 1,5m LED 4. DMX-512-Modus DMX-Geräte müssen ihre eigene eindeutige „Adresse“ haben, um DMX-Signale zu empfangen. Die Adressen werden durch die richtige Positionierung der entsprechenden DMX-DIP-Schalter eingestellt. Die DMX-Adresse wird durch die Summe der Werte der DIP-Schalter festgelegt. Sie können die Werte gemeinsam mit den entsprechenden Schaltern in der Übersichtstabelle auf Seite 17 finden. -
Seite 18: Dmx-Übersichtstabelle
Flame Light 1,5m LED DMX-Übersichtstabelle Bestellnummer: 40637... -
Seite 19: Dmx-Kanäle
Flame Light 1,5m LED DMX-Kanäle 6 Kanäle Kanal 1 – DMX-Steuerung 0-127 Keine Funktion 128-255 DMX-Modus Kanal 2 – Rot ( CH1 muss zwischen 128 -255 eingestellt sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 3 – Grün ( CH1 muss zwischen 128 -255 eingestellt sein 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 4 –... -
Seite 20: Wartung
Flame Light 1,5m LED Wartung Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen jeweils nach einem Jahr einer technischen Abnahmeprüfung durch qualifiziertes Personal unterzogen werden. Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen einmal jährlich durch qualifiziertes Personal überprüft werden. Bei der Überprüfung müssen die nachfolgenden Punkte betrachtet werden: 01) Alle Schrauben, die für die Installation des Produkts oder von Teilen des Produkts verwendet werden, müssen festsitzen und dürfen nicht korrodiert sein. -
Seite 21: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den Flame Light 1,5m LED an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 19 für nähere Informationen zum Auswechseln der Sicherung. - Seite 22 Flame Light 1,5m LED Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und ob die Kabel mehrere angeschlossen sind Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung überhaupt nicht Die Geräte Der Controller ist nicht •...
-
Seite 23: Technische Daten
Flame Light 1,5m LED Technische Daten Modell: Showtec Flame Light 1,5m LED DMX Eingangsspannung: AC 240V, 50Hz Kontinuierliche Leistung: 136W Sicherung: F2AL/250V Abmessungen: 520 x 250 x 346 mm (LxBxH) Gewicht: 11 kg Bedienung und Programmierung: Setup und Adresszuweisung: 10 DIP-Schalter, Empfindlichkeits/Geschwindigkeitsregler... -
Seite 24: Abmessungen
Flame Light 1,5m LED Abmessungen Bestellnummer: 40637... -
Seite 25: Notizen
Flame Light 1,5m LED Notizen Bestellnummer: 40637... - Seite 26 Flame Light 1,5m LED Bestellnummer: 40637...
