- Seite 1 HANDBUCH DEUTSCH XS-2 Dual Beam Bestellnummer: 40173 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Rückseite ..................................9 Installation ................................... 9 Setup und Betrieb ................................9 Steuerungsmodi ................................10 Ein XS-2 Dual Beam (voreingestellte Programme) ....................10 Ein XS-2 Dual Beam (Musiktaktung) ........................10 Mehrere Dual Beams (Master/Slave-Steuerung) ....................10 Mehrere Dual Beams (DMX-Steuerung) ......................11 Verbinden der Geräte ...............................12 Datenverkabelung ..............................12... - Seite 3 XS-2 Dual Beam Fehlersuche ..................................29 Kein Licht ..................................29 Keine Reaktion auf DMX-Signale ..........................29 Technische Daten ................................31 Abmessungen ..................................32 Notizen ....................................33 Bestellnummer: 40173...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec XS-2 Dual Beam • 1 Halterung • IEC-Netzkabel (1,5 m) •... - Seite 5 XS-2 Dual Beam Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 7: Netzanschlüsse
XS-2 Dual Beam Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER... -
Seite 8: Rückgabe
XS-2 Dual Beam Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts

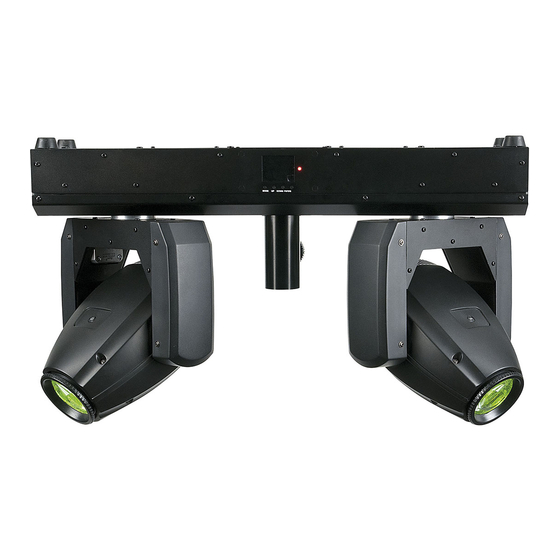

XS-2 Dual Beam Beschreibung des Geräts Funktionen Der XS-2 Dual Beam besteht aus zwei kompakten Moving Heads mit je einer 10W-LED, die an einer T- Halterung befestigt sind. Der Scheinwerfer erzeugt zwei starke schmale Strahlen. Der XS-2 Dual Beam ist optimal für mobile DJs geeignet, die mit nur einem Gerät hervorragende Lichtshows erstellen wollen. -
Seite 10: Rückseite
XS-2 Dual Beam Rückseite Abb. 02 03) Einstellschraube 04) DMX-Eingang (IN), 3-polig 05) DMX-Ausgang (OUT), 3-polig 06) IEC-Netzausgang 100-240V 07) IEC-Netzeingang 100-240V 08) Sicherung F3AL / 250V 09) Sicherheitsring 10) T-Halterung, zum Befestigen des Dual Beam mit den mitgelieferten M10-Schrauben und der Montagehalterung an einer Traverse. -
Seite 11: Steuerungsmodi
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 03) Der XS-2 Dual Beam funktioniert selbstständig, wenn es an kein DMX-Kabel angeschlossen ist. Siehe Seite 16 für mehr Informationen über die voreingestellten Programme (2.2 Automodus). -
Seite 12: Mehrere Dual Beams (Dmx-Steuerung)
XS-2 Dual Beam Mehrere Dual Beams (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 13: Verbinden Der Geräte
XS-2 Dual Beam Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Mit dem Bedienfeld auf der Vorderseite des Fußes können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den der XS-2 Dual Beam vom Controller angesteuert wird. Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät über maximal 20 Kanäle verfügt. -
Seite 15: Menü-Übersicht
XS-2 Dual Beam Menü-Übersicht Bestellnummer: 40173... -
Seite 16: Hauptmenü-Optionen
XS-2 Dual Beam Hauptmenü-Optionen DMX-Adresse DMX-Modus / Voreingestellte Programme / Musiktaktung / Master/Slave-Modus Slave-Einstellungen / Audioempfindlichkeit / Master-Einstellungen / Pan- und Tilt- Reverse, Display-Reverse / Pan- und Tiltwinkel System Information 1. DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. -
Seite 17: Voreingestellter Programm-Modus
XS-2 Dual Beam 2. Voreingestellter Programm-Modus Der XS-2 verfügt über 4 unterschiedliche Programme. 01) Drücken Sie auf MODE, bis das Display anzeigt, und drücken Sie dann auf ENTER, um das Menü zu öffnen und die Einstellungen zu ändern. 02) Wählen Sie mit UP/DOWN eines der 4 Programme aus. -
Seite 18: Advanced-Modus
XS-2 Dual Beam 3. Advanced-Modus Der XS-2 verfügt über 6 erweiterte Einstellungsmöglichkeiten. 01) Drücken Sie auf MODE, bis das Display anzeigt, und dann auf ENTER, um das Menü zu öffnen und die Einstellungen zu ändern. 02) Verwenden Sie UP/DOWN, um die folgenden Einstellungen auszuwählen: 3.1 Slave-Einstellungen... -
Seite 19: Tilt Reverse Modus 1 Und 2
XS-2 Dual Beam 3.5 Tilt Reverse Modus 1 und 2 01) Wenn auf dem Display oder angezeigt wird und beide Optionen deaktiviert sind, befindet sich das Gerät im normalen Tilt-Modus. 02) Drücken Sie ENTER, um das Menü zu öffnen und die Einstellungen zu ändern. -
Seite 20: Dmx-Kanäle
XS-2 Dual Beam DMX-Kanäle 10 Kanäle Kanal 1 – Head 1 und Head 2 - Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben und unten, um den Head horizontal (PAN) zu bewegen. Schrittweise Einstellung, indem der Schieberegler von einer Seite zur anderen geschoben wird (0-255). - Seite 21 XS-2 Dual Beam Kanal 8 - Kanalfunktionen Nicht verwendet 10-14 Pan/Tilt-Blackout 15-19 Farbblackout 20-24 Gobo-Blackout 25-29 Pan/Tilt/Farb-Blackout 30-34 Pan/Tilt/Gobo-Blackout 35-39 Farb/Gobo-Blackout 40-44 Pan/Tilt/Farb/ Gobo-Blackout 45-49 Nicht verwendet 50-54 M-2-Modus (nach 5 Sekunden) 55-59 M-4-Modus (nach 5 Sekunden) 60-64 Deaktivierung der Modi M-2 und M-4 (nach 5 Sekunden)
-
Seite 22: Kanäle
XS-2 Dual Beam 17 Kanäle Kanal 1 – Head 1, Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben und unten, um den Head horizontal (PAN) zu bewegen. Schrittweise Einstellung, indem der Schieberegler von einem Ende zum anderen geschoben wird (0-255). - Seite 23 XS-2 Dual Beam Kanal 11 – Head 1 und Head 2, statisches Goborad 64-69 Gobo-Shakeeffekt 9 von langsam nach schnell 70-75 Gobo-Shakeeffekt 8 von langsam nach schnell 76-81 Gobo-Shakeeffekt 7 von langsam nach schnell 82-87 Gobo-Shakeeffekt 6 von langsam nach schnell...
- Seite 24 XS-2 Dual Beam 125-129 Deaktivierung der Bewegungsumkehrung der Achsen X1, X2, Y1, Y2 (nach 5 Sekunden) 130-135 Nicht verwendet 136-175 Chase-Effekt 1 von langsam nach schnell 176-215 Chase-Effekt 2 von langsam nach schnell 216-255 Chase-Effekt 3 von langsam nach schnell...
-
Seite 25: Kanäle
XS-2 Dual Beam 20 Kanäle Kanal 1 – Head 1, Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben und unten, um den Head horizontal (PAN) zu bewegen. Schrittweise Einstellung, indem der Schieberegler von einem Ende zum anderen geschoben wird (0-255). - Seite 26 XS-2 Dual Beam Kanal 9 – Head 2, Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben und unten, um den Head horizontal (PAN) zu bewegen. Schrittweise Einstellung, indem der Schieberegler von einem Ende zum anderen geschoben wird (0-255). Der Head kann 360° gedreht und bei jeder beliebigen Position angehalten werden.
- Seite 27 XS-2 Dual Beam Kanal 18 - Kanalfunktionen Nicht verwendet 10-14 Pan/Tilt-Blackout 15-19 Farbblackout 20-24 Gobo-Blackout 25-29 Pan/Tilt/Farb-Blackout 30-34 Pan/Tilt/Gobo-Blackout 35-39 Farb/Gobo-Blackout 40-44 Pan/Tilt/Farb/ Gobo-Blackout 45-49 Nicht verwendet 50-54 M-2-Modus (nach 5 Sekunden) 55-59 M-4-Modus (nach 5 Sekunden) 60-64 Deaktivierung der Modi M-2 und M-4 (nach 5 Sekunden)
-
Seite 28: Wartung
03) Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen. 04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der XS-2 Dual Beam von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. -
Seite 29: Statisches Gobo- Und Farbrad
XS-2 Dual Beam Statisches Gobo- und Farbrad Fixiertes Goborad Abb. 10 Farbrad Abb. 11 Bestellnummer: 40173... -
Seite 30: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 27 für nähere Informationen zum Auswechseln der Sicherung. - Seite 31 XS-2 Dual Beam Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät eingeschaltet ist Einer oder und ob die Kabel angeschlossen sind. mehrere Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung überhaupt nicht Die Geräte...
-
Seite 32: Technische Daten
XS-2 Dual Beam Technische Daten Modell: Showtec XS-2 Dual Beam Eingangsspannung: 100~240VAC 50/60Hz Leistungsaufnahme: 105W Sicherung: F3AL/250V Abmessungen: 555 mm x 125 mm x 360 mm (LxBxH) Gewicht: 9 kg Bedienung und Programmierung: Signal Pin OUT: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) -
Seite 33: Abmessungen
XS-2 Dual Beam Abmessungen Website: www.Showtec.info E-Mail: service@highlite.nl Bestellnummer: 40173... -
Seite 34: Notizen
XS-2 Dual Beam Notizen Bestellnummer: 40173... - Seite 35 XS-2 Dual Beam Bestellnummer: 40173...
- Seite 36 ©2014 Showtec...
