Für den Installationstechniker
6. VorWÄrmer
6.1
funktionsweise von fPHB 5-le
Bei einer Aktivierung des Kesselthermostats wird das PTC-Element des
Vorwärmers mit Spannung versorgt und die Vorwärmung des Öls setzt ein.
Wenn die korrekte Öltemperatur vorliegt, schließt sich der Vorwärmer-
thermostat und an den Brenner wird ein Startsignal ausgegeben.
Während des Betriebs passt das PTC-Element seine Leistung an, damit die
Temperatur nicht zu hoch ansteigt. Bei einer niedrigen Öltemperatur und
einem hohen Öldurchfl uss kann der Vorwärmerthermostat auslösen, da das
PTC-Element die Öltemperatur nicht halten kann.
In diesem Fall sollte ein Feuerungsautomat mit Halteschaltung für den
Vorwärmer eingesetzt werden.
6.1.7.1 le-Ventil
FPHB 5-LE verfügt über ein integriertes Sperrventil, dass bei Start und
Stopp Ölaustritte verhindert. Wenn vor dem Start ein normaler Vorwärmer
erwärmt wird, dehnt sich das Öl aus und eine geringe Menge tritt aus der
Düsenöffnung aus, die die Düsenaußenseite benetzt.
Auch beim Abschalten des Brenners, tritt nach dem Erlöschen der Flamme
eine geringe Ölmenge aus, besonders wenn warme Bestandteile Wärme zur
Düse zurückstrahlen.
Das Sperrventil in FPHB 5-LE befi ndet sich direkt hinter der Düse. Es öffnet
sich bei ≈ 6,5 bar und schließt sich bei ≈ 2,5 bar.
Um die nominelle Leistung maximal nutzen zu können, muss das
eingeschlossene Ölvolumen bei einer Druckerhöhung nach hinten in die
Pumpe evakuiert werden können. Zu diesem Zweck ist das Magnetventil der
Pumpe mit einem Rückschlagventil ausgestattet.

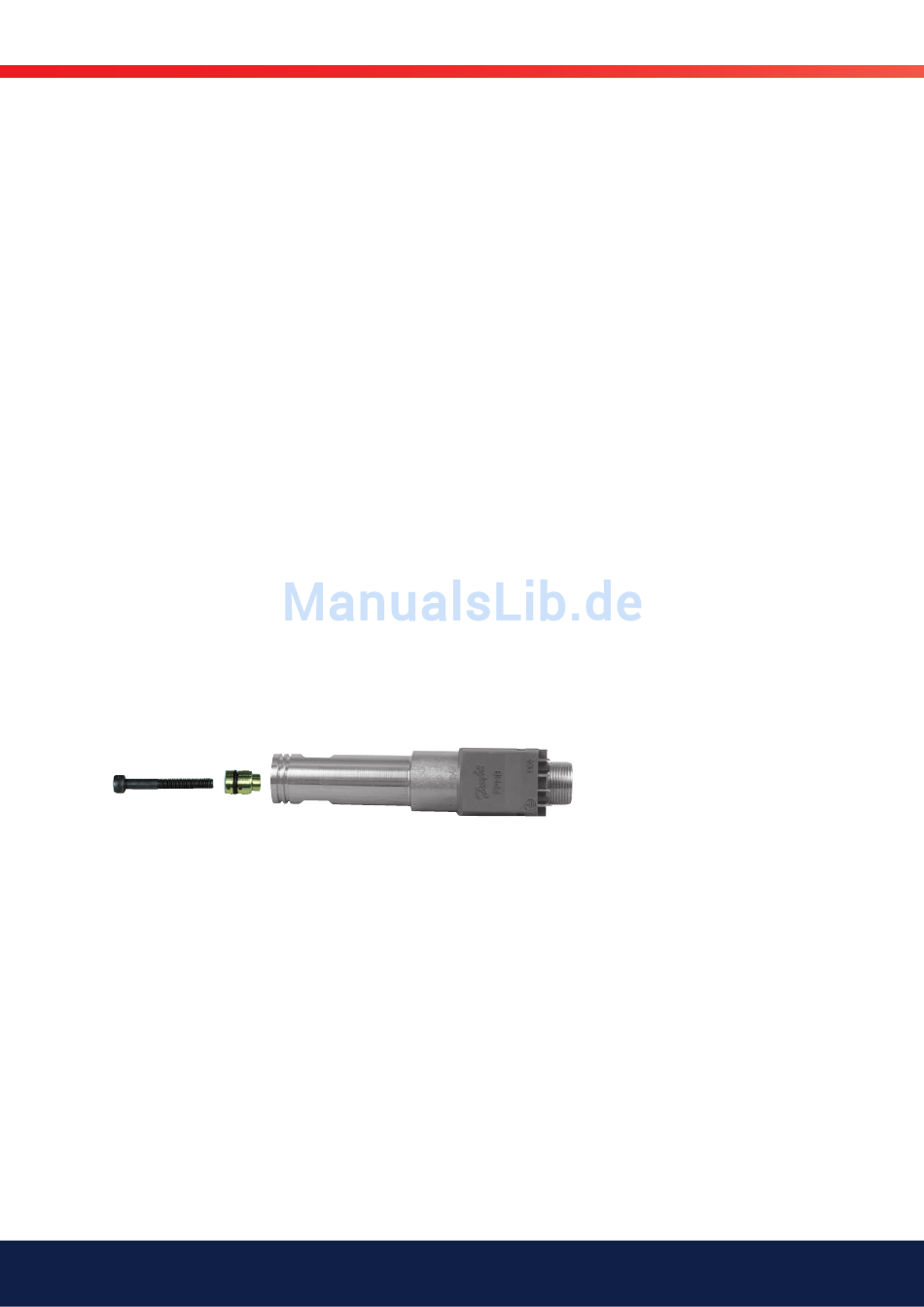

Das Sperrventil kann mithilfe einer M5-Schraube aus dem Vorwärmer
gezogen werden (siehe Abbildung). Nach der erneuten Montage des Ventils
wird dieses vom Öldruck direkt hinter den Düsenfi lter gepresst, damit vor
dem Ventil ein möglichst geringes Volumen vorliegt.
24
Bentone BF1 M1V 87-20
