Allgemeine Informationen
2.14

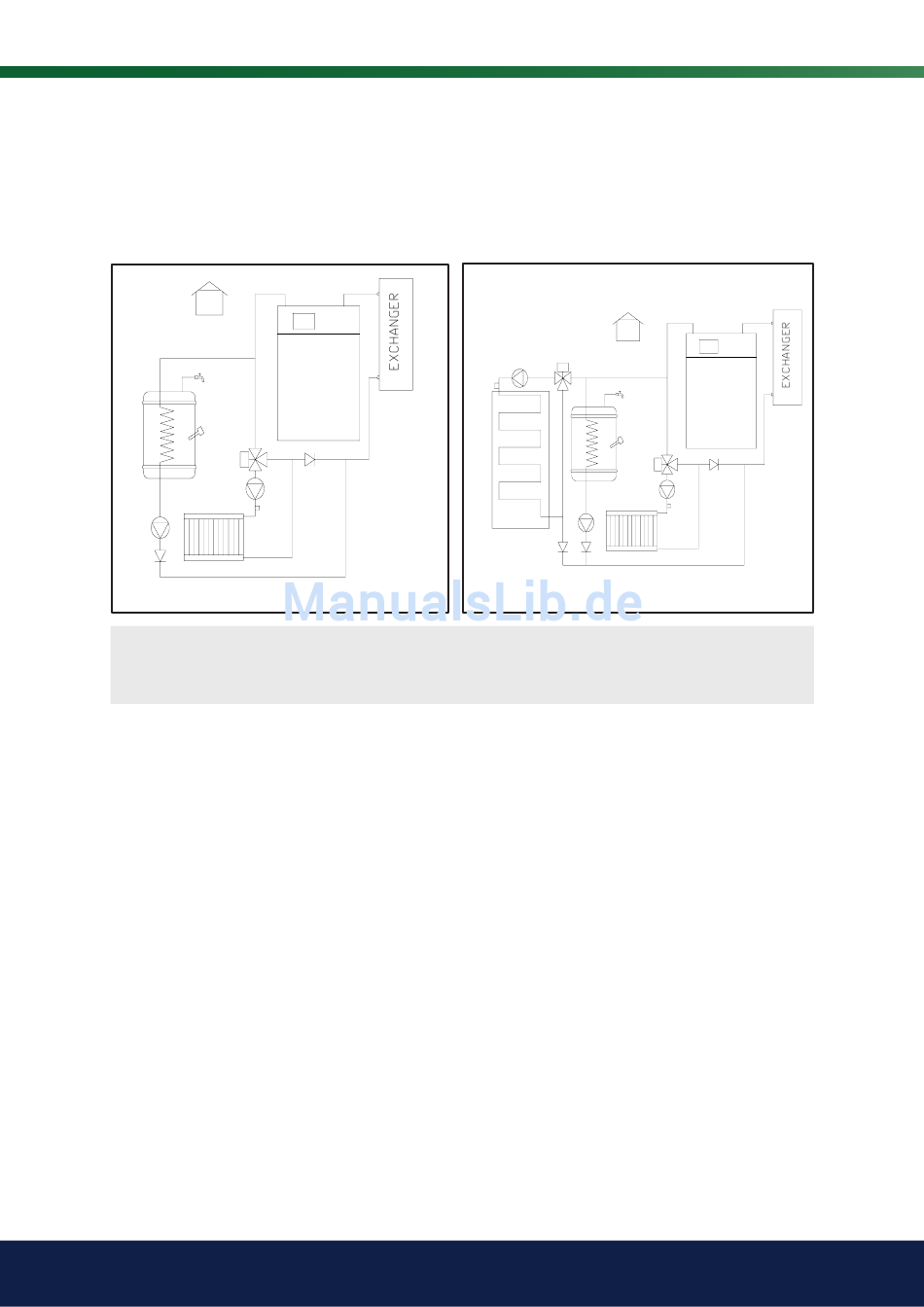

Anwendungsschemas

Standard:
1 Heizkreis und Warmwasserbereiter:
STANDARD
RVS 43.143
B9 RG1
B3
Q3
!
OPTION
Für eine Legende zu den Anlageschemas, siehe Abschnitt Elektrische Installation
B9 RG1
Comfort-Schaltfeld – Klemmenbezeichnungen.
Q6 Y5
B12
2.15

Abfluss/entleerungsventil

B3
Das Entleerungsventil ist an der Unterseite des Heizkessels angebracht.
2.16 Befüllung
Die Befüllung erfolgt über das Befüllventil des Heizungssystems.
Q3
2.17

Siphon

Der Heizkessel ist mit einem Siphon ausgestattet. Der Siphon muss am
Kondensat-ablauf des Spiro-Brennwertsystems (Abgaswärmetauscher)
montiert werden.
2.18

neutralisationsbox

Nach Maßgabe geltender Normen und Bauvorschriften muss eine
Neutralisationsbox zum Anschluss an das Spiro-Brennwertsystem und den
Siphon installiert werden.
16
CTC 950 IC Condens
BOILER
B2
Y1
Q2
B1
BOILER
B2
Y1
Q2
B1
STANDARD
RVS 43.143
B9 RG1
B3
Option
Erweiterungsmodul AVS75.390:
Q3
2 Heizkreise und Warmwasserbereiter:
OPTION
B9 RG1
Q6 Y5
B12
B3
Q3
BOILER
B2
Y1
Q2
B1
BOILER
B2
Y1
Q2
B1
