Für den Installationstechniker

5. PUmPenAnWeISUngen

5.1 Danfoss BfP 21le-S

5.1.1 technische Daten

Viskositätsbereich:
Druckbereich:
Öltemperatur:

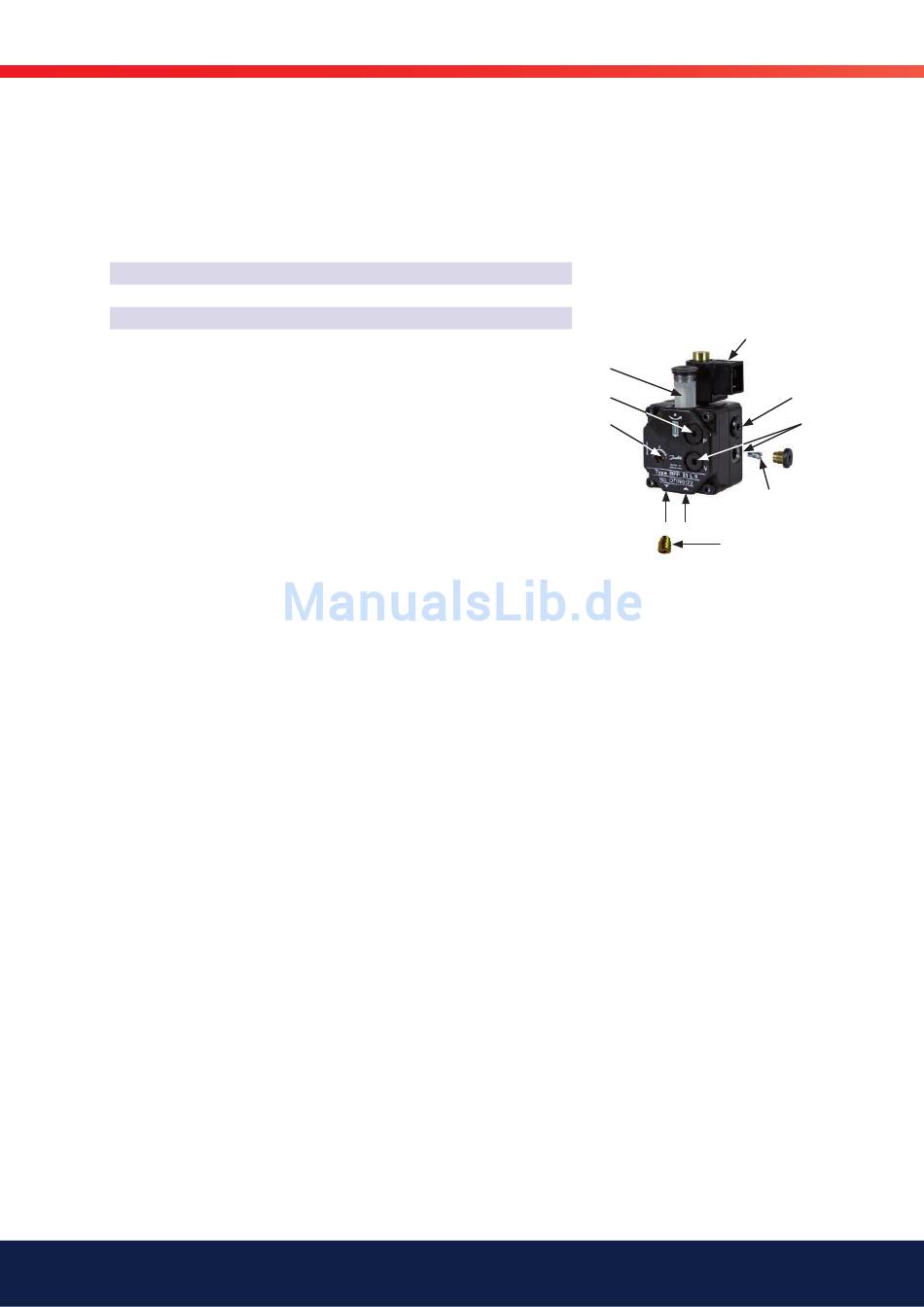

5.1.2 Komponenten

1. Druckregelung
2. Manometeranschluss G 1/8" Zoll
3. Filter
4. Magnetventil
5. Düsenanschluss G 1/8" Zoll
6. Vakuummeteranschluss G 1/8" Zoll
7. Hufeisenscheibe/Rücklaufstopfen
8. Saugleitung G 1/4" Zoll
9. Rücklaufl eitung G 1/4" Zoll
10. Metallstopfen G 1/4" Zoll

5.1.3 filterwechsel BfP 21le-S

Unterbrechen Sie die Stromversorgung und stellen Sie die Ölzufuhr ab.
Lösen Sie die Filterschraube mit einem 4-mm-Inbusschlüssel aus der
Abdeckung und ziehen Sie den Filtereinsatz heraus. Eventuell kann ein
Schraubendreher zwischen Filter und Schraube eingesetzt werden, um den
Filter vorsichtig herauszuheben. Ersetzen Sie den alten Filter durch einen
neuen. Drücken Sie dazu den neuen Filter auf die Filterschraube. Bringen Sie
den Einsatz wieder an und ziehen Sie die Verbindung leicht an.
Vergessen Sie nicht, den O-Ring zu wechseln. Öffnen Sie die Ölzufuhr und
schalten Sie die Stromversorgung ein.

5.1.3.1 einstangsystem

Demontieren Sie den Rücklaufstopfen (7) und versehen Sie die Rücklaufl eitung
(9) mit dem Metallstopfen (10) G 1/4" Zoll.
20
Bentone BF1 M1V 87-20
1,3–12,0 mm /s
2
7–15 bar
–10 bis +70°C
4
3
2
1
7
9 8
10
5
6
