2. montAge
2.1 Ölverteilung
Um eine hohe Betriebssicherheit zu gewährleisten, muss das Ölverteilung-
system korrekt ausgeführt werden.
Beachten Sie Folgendes:
• Auswahl von Rohrdurchmesser, Rohrlänge und Höhenunterschied
(siehe Pumpenanweisungen).
• Die Rohrleitungen sind mit möglichst wenigen Verschraubungen zu
verlegen.
• Die Rohre sind so zu verlegen, dass die Ölschläuche keinen übermäßigen
Zug- oder Biegebelastungen ausgesetzt werden wenn der Brenner
ausgeklappt oder zu Wartungszwecken demontier wird.
• Der Ölfi lter ist so zu montieren, dass die Filterpatrone problemlos
gewechselt werden kann.
2.2 Brennermontage
2.2.1 Ölleitungen
1.
Kontrollieren Sie die Abmessungen der Ölleitungen.
(Siehe Pumpenanweisungen.)
2.
An der Öleingangsleitung ist ein Ölfi lter zu montieren. Wenn ein Luft-
abscheider montiert ist, ist der Ölfi lter an der Ölleitung vor dem
Luftabscheider anzubringen, um die Lebensdauer des Ölfi lters zu
erhöhen.
3.
Bei Einstrangsystemen ist der Rücklaufstopfen abzunehmen
(Siehe Pumpenanweisungen.)
4.
Kontrollieren Sie bei der Montage der Ölschläuche, ob Zu- und Rücklauf-
schlauch mit dem korrekten Anschluss an der Ölpumpe verbunden
werden. Die Schläuche sind so zu verlegen, dass sie keinen Biege- und
Zugbelastungen ausgesetzt werden.
5.
Entlüften Sie das Ölsystem. Durch ein Trockenlaufen wird die Ölpumpe
beschädigt.
6.
Bei der Inbetriebnahme darf das Unterdruckvakuum in der Saugleitung
0,3 bar nicht unterschreiten.

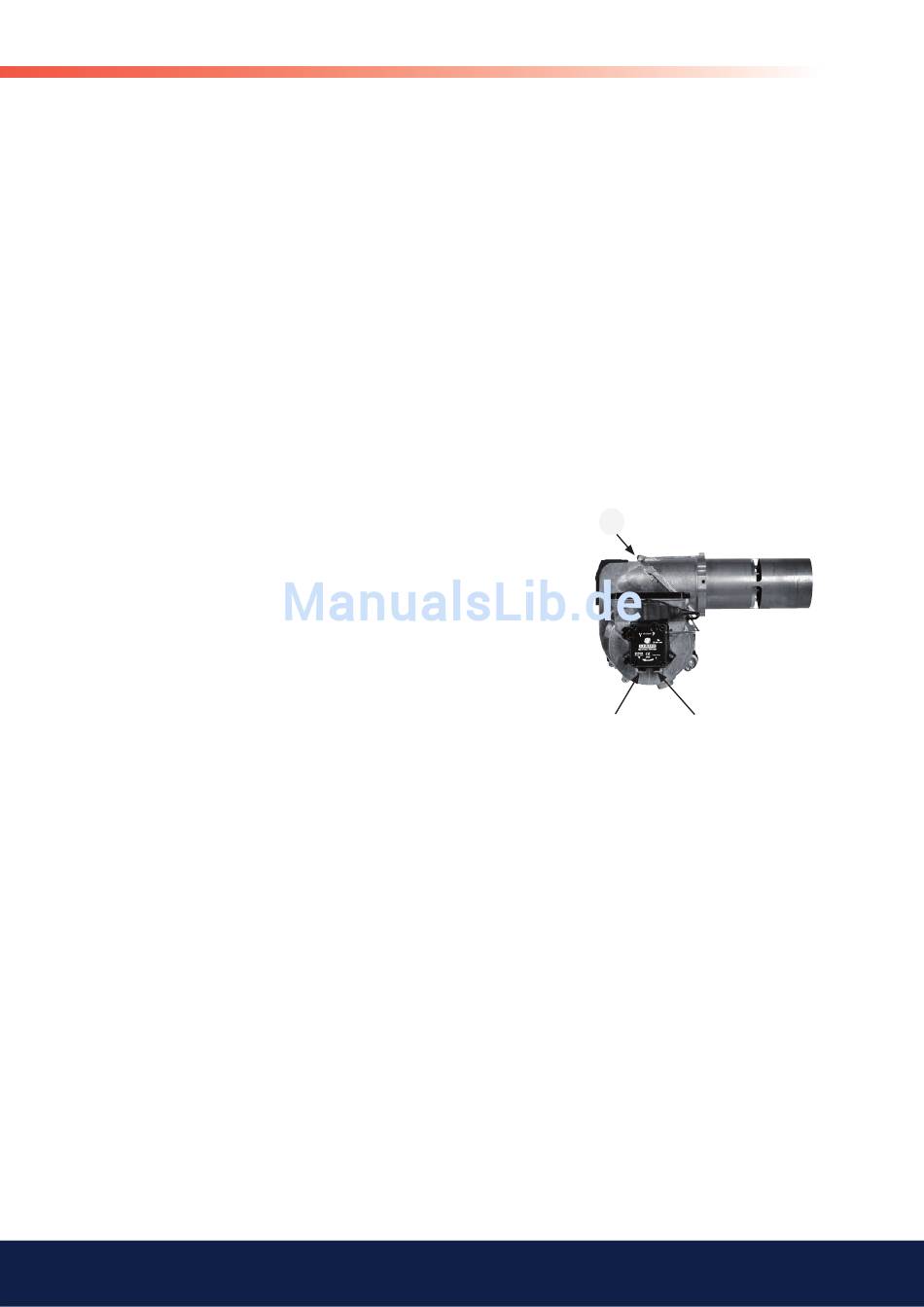

Für den Installationstechniker
E
Rücklauf
Zulauf
Bentone BF1 M1V 87-20
9
