4.1.6.2 reinigungsvariante 1
1. Unterbrechen Sie die Hauptstromversorgung und ziehen Sie den
Eurostecker vom Brenner ab.
2. Die Schraube lösen, mit der der Brenner am Flansch am Kessel
befestigt ist. Die Verbrennungsvorrichtung heraus ziehen. Vorsichtig
sein, da diese sehr heiß sein kann.
3. Überprüfen Sie den Verschmutzungsgrad auf dem Gebläserad
(siehe 5.1.6.1). Wenn gründliche Reinigung notwendig ist, gehen Sie
wie unten beschrieben weiter.
4. Lösen Sie das Magnetventilkabel von der Pumpe.
5. Lösen Sie das Verbindungsrohr von der Pumpe.

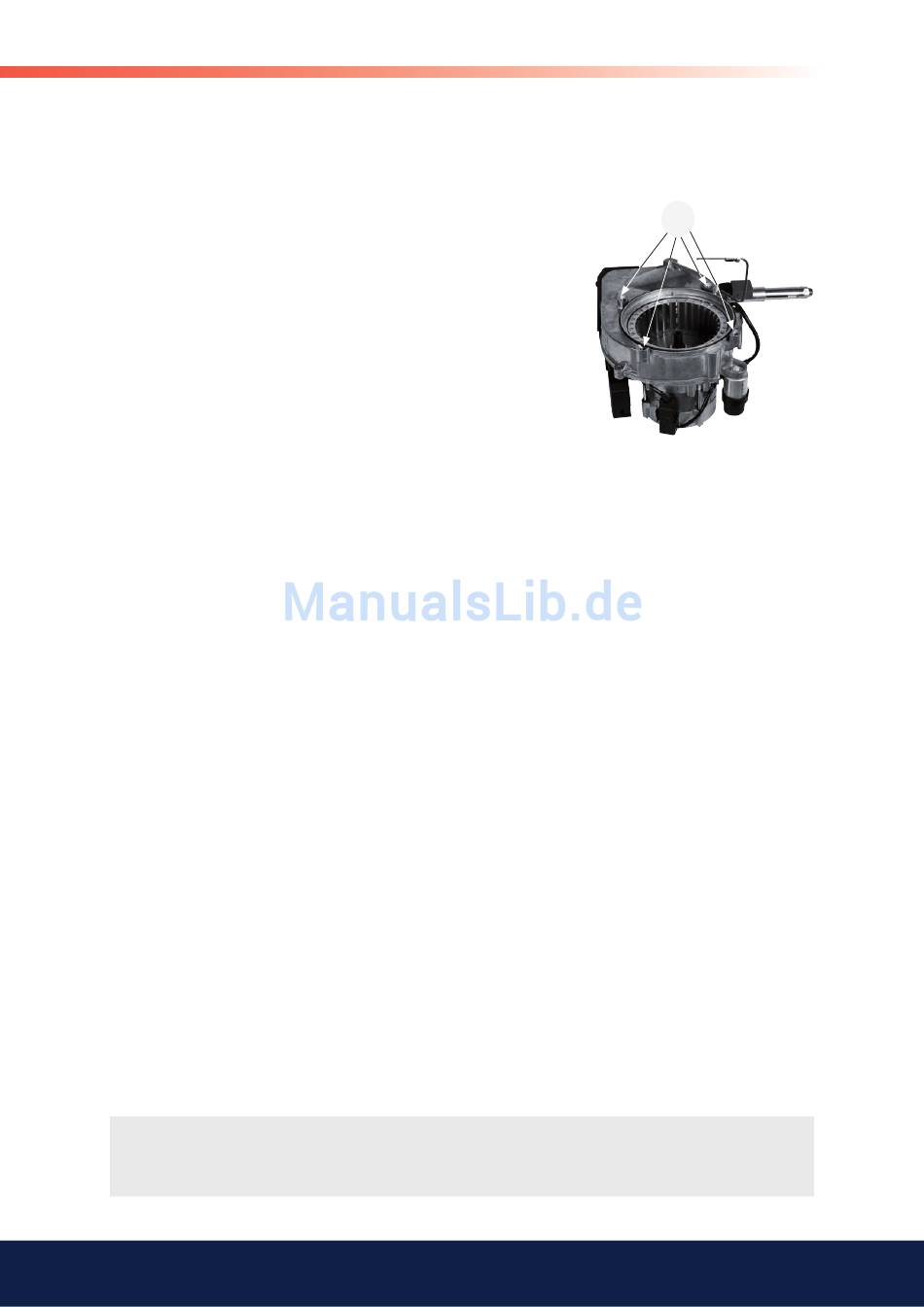

6. Lösen Sie die Schrauben (I) zur Befestigung des Lufteinlasses.
7. Nehmen Sie den Lufteinlass ab.
8. Lösen Sie die Schraube zur Befestigung des Ansaugkegels. Notieren
Sie die Position des Ansaugkegels.
9. Entnehmen Sie den Ansaugkegel aus dem Brennergehäuse.
10. Reinigen Sie das Gebläserad. Lösen Sie das Gebläserad und
entnehmen Sie es bei Bedarf, um Ventilator und Brennergehäuse
gründlich reinigen zu können.
11. Bringen Sie das Gebläserad an und ziehen Sie die Befestigungs-
schraube an. Das Gebläserad muss an der unteren Position
der Motorwelle befestigt werden. Montieren Sie das Antriebs-
kupplungsende.
12. Setzen Sie den Brenner zusammen. Achten Sie darauf, dass die
Antriebskupplung nicht herausfällt und dass sie am motor- und
pumpenseitigen Antriebskupplungsende korrekt sitzt.
13. Den Ansaugkegel in der gleichen Position montieren wie bei der
Demontage.
14. Den O-Ring in der Nut zwischen und Brennergehäuse und Ansaug-
kegel montieren. Überprüfen, dass er in seiner Nut zu liegen kommt
und nicht bei der Montage des Lufteinlasses beschädigt wird.
15. Bringen Sie den Eurostecker an und schalten Sie die Hauptstrom-
versorgung ein.
16. Starten Sie den Brenner und kontrollieren Sie die Verbrennung*.
!
Bei einem Wartungsvorgang bzw. Komponentenwechsel, der sich auf die
Verbrennung auswirkt, muss an der Anlage eine Analyse und Rußprobe
vorgenommen werden.
