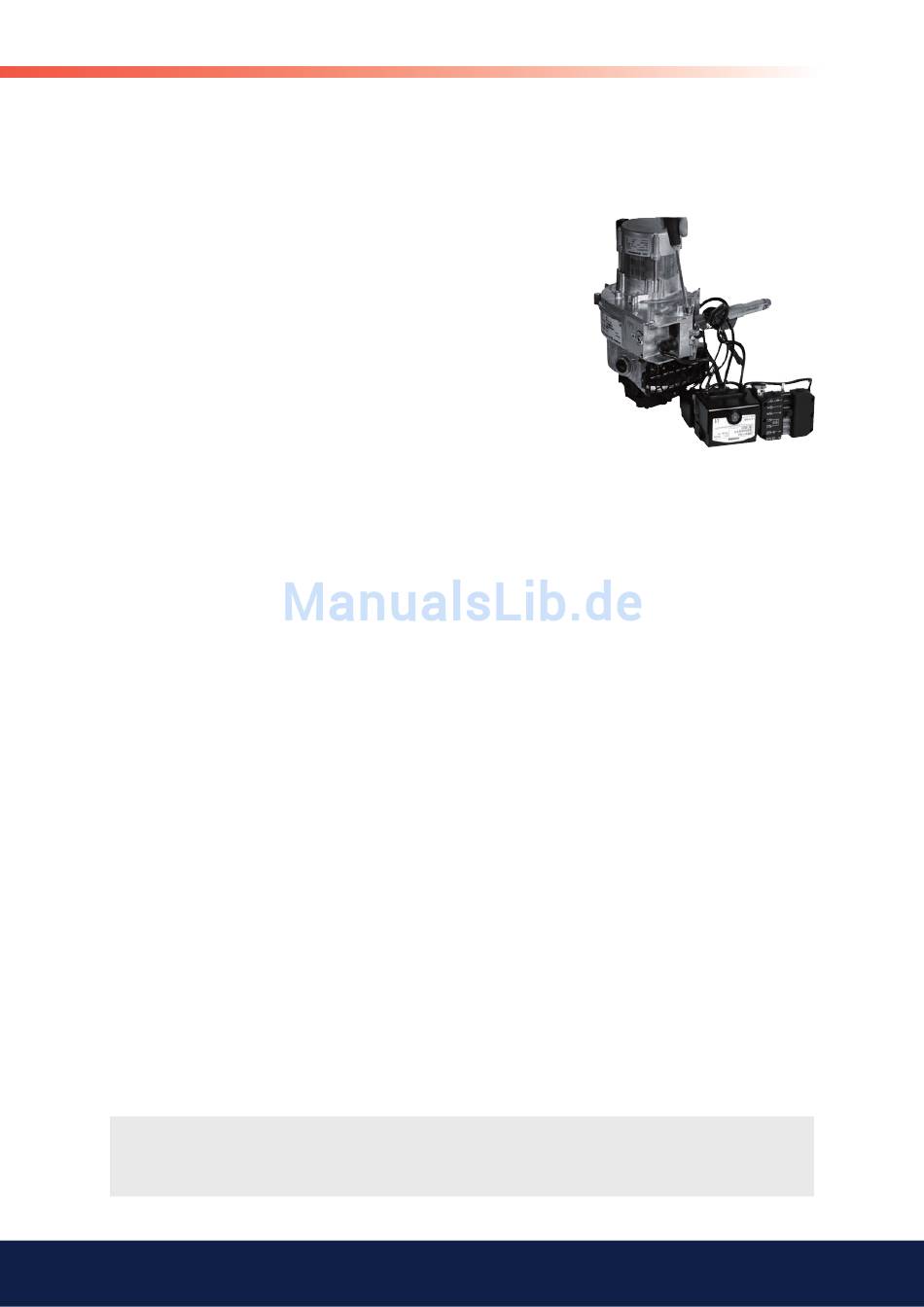

4.1.7.1 Komplette elektroeinheit wechseln
1.
Unterbrechen Sie die Hauptstromversorgung und ziehen Sie den
Eurostecker vom Brenner ab.
2.
Die Schraube lösen, mit der der Brenner am Flansch am Kessel
befestigt ist. Die Verbrennungsvorrichtung heraus ziehen. Vorsichtig
sein, da diese sehr heiß sein kann.
3.
Brennerrohr lösen und herausnehmen.
4.
Stauscheibe/Elektrodenpaket demontieren. Vorderteil lösen und
herausnehmen.
5.
Lösen Sie den Stromanschluss für den Motor.
6.
Lösen Sie die Schraube zur Befestigung der Stromkonsole.
7.
Entfernen Sie die Kabeldurchführung für die Zündelektroden und einen
eventuellen Vorwärmer. Lösen Sie das Fotowiderstandskabel vom
Motorfl ansch.
8.
Bringen Sie die neue Elektroeinheit an.
9.
Befestigen Sie Kabeldurchführung und Fotowiderstandskabel an ihren
jeweiligen Positionen.
10.
Schrauben Sie die Stromkonsole an.
11.
Schließen Sie das Motorkabel an.
12.
Verbinden Sie Brennergehäuse und Vorderteil.
13.
Bringen Sie den Eurostecker an und schalten Sie die
Hauptstromversorgung ein.
14.
Starten Sie den Brenner und kontrollieren Sie die Verbrennung*.
4.1.7.2 einzelne Komponenten der elektroeinheit wechseln
1.
Unterbrechen Sie die Hauptstromversorgung und ziehen Sie den
Eurostecker vom Brenner ab.
2.
Die Schraube lösen, mit der der Brenner am Flansch am Kessel
befestigt ist. Die Verbrennungsvorrichtung heraus ziehen. Vorsichtig
sein, da diese sehr heiß sein kann.
3.
Entfernen Sie den Feuerungsautomaten.
4.
Lösen Sie das Kabel für die zu entfernenden Komponenten.
5.
Bringen Sie das neue Kabel an.
6.
Schalten Sie den Feuerungsautomaten ein.
7.
Verbinden Sie Brennergehäuse und Vorderteil.
8.
Bringen Sie den Eurostecker an und schalten Sie die Hauptstrom
versorgung ein.
9.
Starten Sie den Brenner und kontrollieren Sie die Verbrennung*.
Bei einem Wechsel der in der Elektroeinheit enthaltenen Komponenten
Transformator und Steuereinheit muss die Sockelabdeckung nicht entfernt
werden.
!
Bei einem Wartungsvorgang bzw. Komponentenwechsel, der sich auf die
Verbrennung auswirkt, muss an der Anlage eine Analyse und Rußprobe
vorgenommen werden.
Für den Installationstechniker
Bentone BF1 M1V 87-20
19
