Allgemeine Informationen
1.3

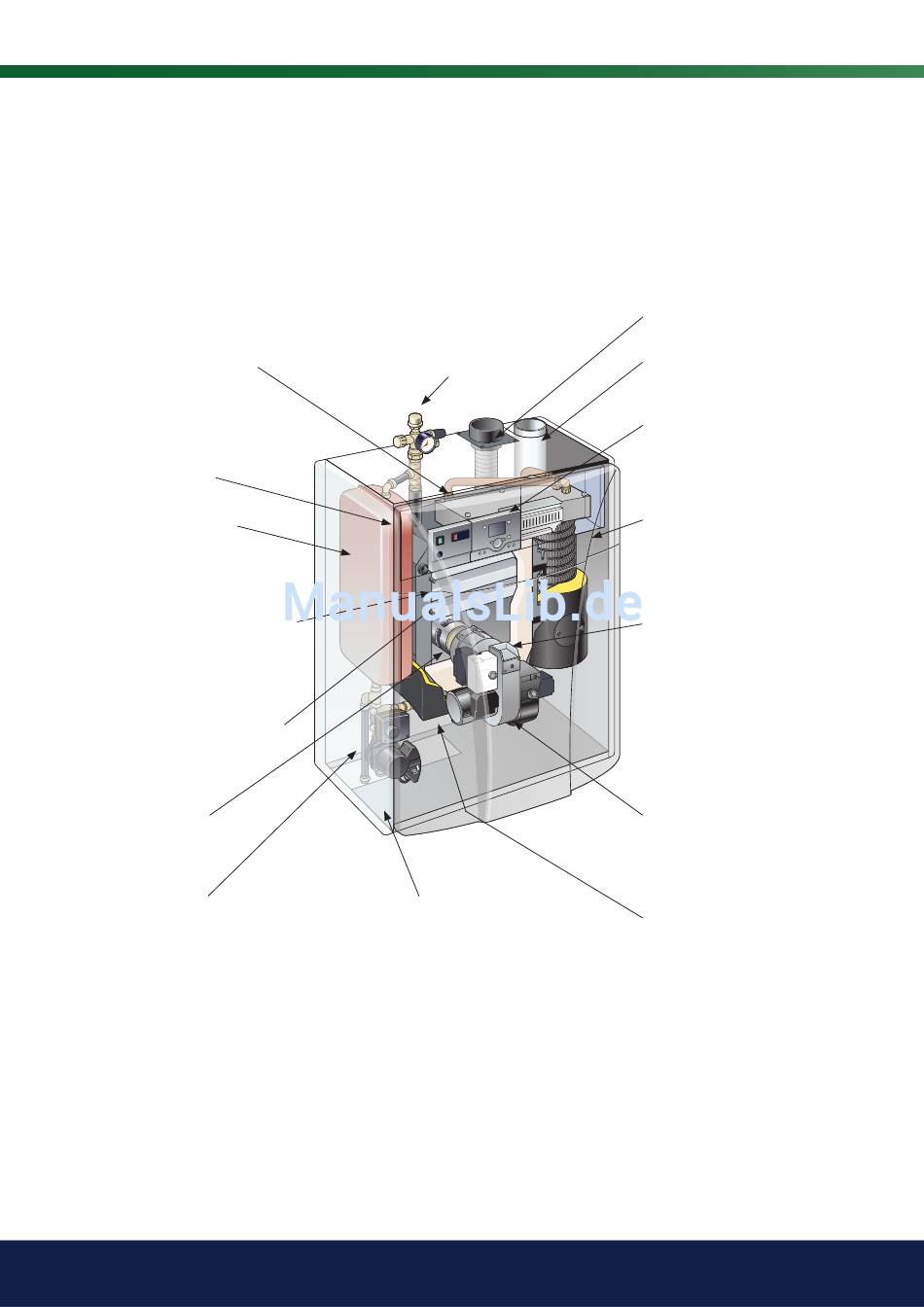

Beschreibung
Die Hauptbestandteile der Konstruktion bestehen aus maßgefertigten Stahl-/
Edelstahlblechen. Der Heizkessel wurde auf Druck und Dichtheit geprüft und
ist mit einer eng anliegenden Wärmeisolation sowie mit pulverbeschichteten
Abdeckblechen versehen.
Bediengerät
Das Bediengerät des Comfort-Schaltfelds
– Siemens AVS37.294.
Für weitere Informationen, siehe
Abschnitt Elektrische
Installation – Comfort-Schaltfeld.
Netzteil
Das Netzteil des Bedienteils
– Siemens AVS16.290. Fürweitere
Informationen, siehe Abschnitt
Elektrische Installation – Comfort-
Schaltfeld.
Ausdehnungsgefäß
Integriertes, werkseitig montiertes
Ausdehnungsgefäß.
Inhalt 10 Liter.
Umlenkbleche
Die Funktion der Umlenkbleche ist
es, Turbulenzen im Abgasstrom
zu erzeugen, um so die
Wärmeübertragung an das
Heizungswasser zu erhöhen. Die
Umlenkbleche sind hinter der
Reinigungstür im vorderen Teil des
Heizkessels zugänglich.
Heizflächen
Die Dreizug-Heizflächen sorgen für
eine optimierte Wärmeübertragung
der Abgase auf das Kesselwasser.
Brennkammer
Heizkreis-Mischventil
werkseitig montiertes 3-Wege-
Heizkreis-Mischventil .
10
CTC 950 IC Condens
Sicherheitsventil
Der Heizkessel ist mit einem
Sicherheitsventil von 2,5 bar mit
integriertem Manometer und
automatischer Entlüftung ausgestattet.
Heizkreispumpe
Integrierte, werkseitig montierte
(druckgeregelte) Heizkreispumpe der
Klasse A, Grundfos Alpha Pro 15/40.
Zuluftanschluss
Anschluss an der Oberseite
Abgasanschluss
Anschluss an der Oberseite
Grundgerät
Das Grundgrät des Comfort-
Schaltfelds – Siemens RVS43.143.
Für weitere Informationen siehe
Abschnitt Elektrische Installation
– Comfort-Schaltfeld.
Fronthaube
Die Fronthaube ist ein integrierter
und hochentwickelter Bestandteil
des Heizkessels.
Reinigungstür
Dank der großen Reinigungstür
sind die Umlenkbleche einfach
erreichbar. Sie ermöglicht die
gleichzeitige Reinigung und
Wartung der Heizoberflächen des
Heizkessels. Die Reinigungstür
ist auf der rechten Seite mit einer
Haltevorrichtung ausgerüstet,
um die Reinigungstür und den
Brenner in die Wartungsposition
zu bringen.
Ölbrenner
Der Heizkessel ist mit einem
werkseitig montierten, angepassten
und vollintegrierten HG-Compact-
Ölbrenner ausgerüstet. Für weitere
Informationen, siehe Abschnitt
Ölbrenner.
Wärmeisolation
Um die Wärmeverluste zu minimi-
eren, ist der Heizkessel mit einer
festen, eng anliegenden Wärme-
isolation ausgestattet.
