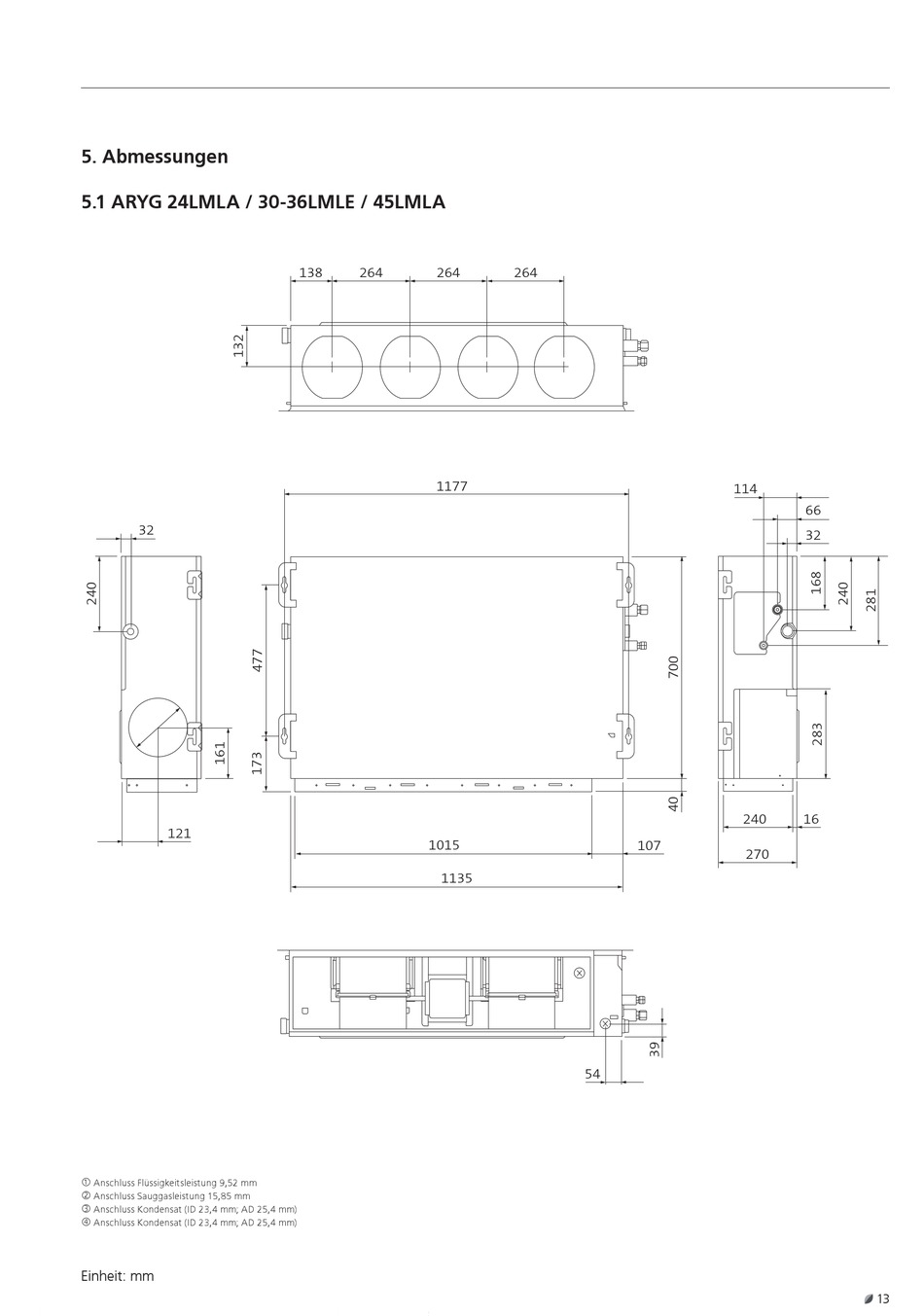

5. Abmessungen

5.1 ARYG 24LMLA / 30-36LMLE / 45LMLA

32
121

Anschluss Flüssigkeitsleistung 9,52 mm

Anschluss Sauggasleistung 15,85 mm

Anschluss Kondensat (ID 23,4 mm; AD 25,4 mm)

Anschluss Kondensat (ID 23,4 mm; AD 25,4 mm)
Einheit: mm
138 264 264
1177
1015
1135
264
107
54
114
66
32
240 16
270
13
