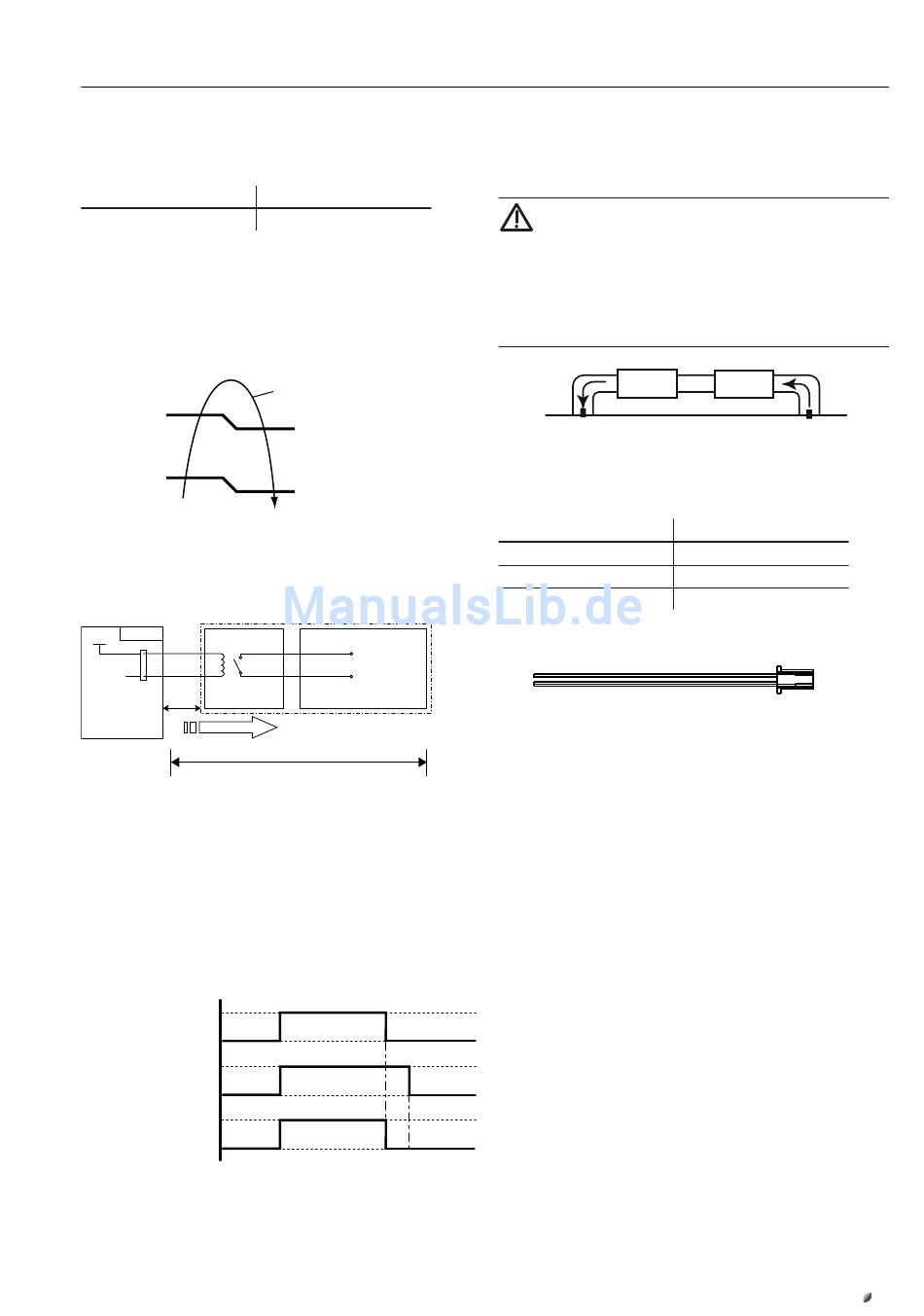

Aufbau Komponenten; Zubehör Heizung - Fujitsu ARYG 24LMLA Betriebsanleitung

Heizung
Steckplatz CN10
In Abhängigkeit des Heizbetriebes und des Lüftermotors
und des Verdichters wird eine Meldung ausgegeben,
um ein externes Heizregister hinter der Inneneinheit zu
schalten.
Aus
Tr-Ts = -1°C
Ein
Tr-Ts = -10°C
Aus
Beispiel Schaltplan:
Steuerplatine
Inneneinheit
Stecker
12 V
Bsp.: Relais
1
Ein/Aus
2
10 m*
Signal
* Die maximale Entfernung zwischen Steuerplatine und Schalter darf 10 m nicht über-
schreiten.
Drahtbrücke JM3 sollte bei Nutzung eines externen Heiz-
registers unterbrochen werden, um einen Nachlauf von 1
Minute des Lüfters sicher zu stellen. (Überhitzungsgefahr
bei Nichtbeachtung)
Betrieb
Heizung
Stopp
Ein
Inneneinheit
Aus
Ein
Ausgangssignal
Aus
Zwischendeckenmodelle
ARYG 24-30-36-45
Tr-Ts
Tr-Ts = -3°C
Tr-Ts = -12°C
Feldgeräte
Bsp.: Elektro-Heizung
Relais
Spannungs-
versorgung
bauseits
1min

Aufbau Komponenten

Achtung
Positionieren Sie bitte die externe Heizung zwischen der
Inneneinheit und dem Ausblas.
Bitte achten Sie darauf, Steuerung Verzögerung eines
Lüfters zu nutzen (JM 42).
externes
Heizregister
Luftzufuhr
Zubehör Heizung
Zubehör
Bezeichnung
Artikelnummer
Inneneinheit
Rückluft
Zwischendeckenmodelle
Ausgangsstecker (2-polig)
XHP-02V-1
2550242
