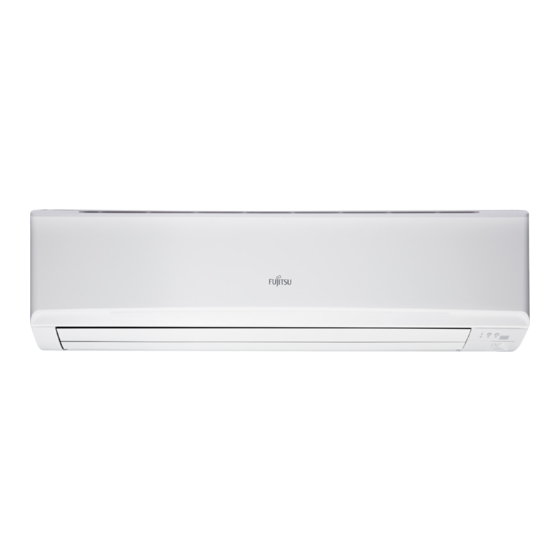

- Seite 1 KLASSIK-WANDMODELLE ECO Montage- und Betriebsanleitung Kombination (Inneneinheit/Außeneinheit) ASYG 18KMTA / AOYG 18KMTA ASYG 18KMTB / AOYG 18KMTA ASYG 24KMTA / AOYG 24KMTA ASYG 24KMTB / AOYG 24KMTA ASYG 30KMTA / AOYG 30KMTA Ihr kurzer Weg zur elektronischen Dokumentation.
-
Seite 2: Inhaltsverzeichnis
ASYG 18-24KMTA/KMTB ASYG 30-36KMTA Kältekreislauf ASYG 18KMTA/KMTB / AOYG 18KMTA ASYG 24KMTA/KMTB / AOYG 24KMTA ASYG 30-36KMTA / AOYG 30-36KMTA 10. Schaltplan 10.1 ASYG 18KMTA/KMTB / AOYG 18KMTA 10.2 ASYG 24KMTA/KMTB / AOYG 24KMTA 10.2 ASYG 30-36KMTA / AOYG 30-36KMTA... - Seite 3 11. Externe Kontakte Inneneinheit 11.1 Externer Eingang 11.2 Externer Ausgang 11.3 Kombinationsmöglichkeiten der externen Ein- und Ausgänge 12. Externe Kontakte Außeneinheit (nur AOYG 30-36 KMTA) 12.1 Druck-Tasten 12.2 Einstellungen 12.3 Eingänge 12.4 Ausgänge 13. Leistungstabellen 13.1 Kühlleistung 13.2 Heizleistung 14. Korrekturtabellen für Leitungslänge und Höhendifferenz 15.
-
Seite 4: Einleitung
1.2 Mitgeltende Unterlagen 1.6 Typenschild Beachten Sie bei der Bedienung und Installation unbedingt Jedes Fujitsu Klimagerät ist mit einem Typenschild versehen, alle Anleitungen, die anderen Komponenten Ihrer auf welchem die wichtigsten Geräteinformationen vermerkt Anlage beiliegen. Diese Anleitungen sind den jeweiligen sind. -
Seite 5: Sicherheit
2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch Fujitsu Klimageräte sind nach dem Stand der Technik 2.1 Sicherheits- und Warnhinweise und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder Beachten Sie bei der Montage und Bedienung die nicht bestimmungsgemäßer Verwendung Gefahr für allgemeinen Sicherheitshinweise und Warnhinweise, die Leib und Leben des Fachhandwerkers oder Dritter bzw. -
Seite 6: Allgemeine Sicherheitshinweise
2.3.4 Transport 2.3.6 Schäden durch Feuchtigkeit in den Rohrleitungen Tragen Sie das Fujitsu Klimagerät vorsichtig, indem Sie sie an Restfeuchtigkeit in den Rohrleitungen kann zu einem den vorgegebenen Griffen, an der linken und rechten Seite Defekt oder zur Zerstörung des Verdichter führen. Um halten. - Seite 7 2.4.1 Informationen zum eingesetzten Raumtemperatur, kann nicht ausgeschlossen werden, Kältemittel und Öl dass Teilbereiche durch Frost beschädigt werden. In Fujitsu Klimageräten wird das Kältemittel R32 in Verbindung mit einem Esther Öl verwendet. Diese Stoffe fallen unter das Wasserhaushaltsgesetz und dürfen nicht Hinweis ins Grundwasser gelangen.
-
Seite 8: Erste Hilfe
2.5 Erste-Hilfe Einatmen Hohe Konzentrationen des Kältemittels können Erstickungen verursachen. Erste Symptome können ein Verlust der Bewegungsfähigkeit und des Bewusstseins sein. Betroffene unter Atemschutz an die Luft bringen, warm und ruhig halten und sofort einen Arzt konsultieren. Bei Atemstillstand künstliche Beatmung durchführen. Hautkontakt Bei Hautkontakt mit lauwarmen Wasser abwaschen. -
Seite 9: Konformitätserklärungen
[Air conditioners] [206/2012] • EN 14511-2:2013 • EN 14511-3:2013 • EN 14825:2016 RoHS 2011/65/EU • EN 50581:2012 FUJITSU GENERAL (EURO) GmbH Fritz-Vomfelde-Straße 26-32, 40547 Düsseldorf, Germany Place of issue Japan Date of issue 8. March. 2019 Declaration reference FUJITSU GENERAL LIMITED... - Seite 10 • EN 14511-2:2013 • EN 14511-3:2013 • EN 14825:2016 RoHS 2011/65/EU • EN 50581:2012 Technical file compiled by FUJITSU GENERAL (EURO) GmbH Fritz-Vomfelde-Straße 26-32, 40547 Düsseldorf, Germany Place of issue Japan Date of issue 9. September. 2019 Declaration reference FUJITSU GENERAL LIMITED...
- Seite 11 TÜV Rheinland Industrie Service GmbH, Am Grauen Stein, D-51105 Köln, Germany 0035 Manufacturing plants FUJITSU GENERAL (THAILAND) Co., LTD. Leam Chabang Industrual Estate, I-EA-T, Free Zone 1 92/9 Moo 2, Thungsukhla, Sriracha Chonburi 20230 Thailand 01 202 TH/Ü-170006 FUJITSU GENERAL (EURO) GmbH Fritz-Vomfelde-Straße 26-32, 40547 Düsseldorf, Germany...
- Seite 12 Am Grauen Stein, D-51105 Köln, Germany Identification No. (*) 0045 (**)(***) 0035 Manufacturing plants FUJITSU GENERAL (THAILAND) Co., LTD. Leam Chabang Industrual Estate, I-EA-T, Free Zone 1 92/9 Moo 2, Thungsukhla, Sriracha Chonburi 20230 Thailand Certificate number (*) 07/202/9160/Z/0611/18/D/012 (**) 01 202 973-B-16-0031-01 (***) 01 202 TH/Ü-170006...
-
Seite 13: Technische Daten
5. Technische Daten Inneneinheit ASYG 18KMTA/KMTB ASYG 24KMTA/KMTB ASYG 30KMTA ASYG 36KMTA Außeneinheit AOYG 18KMTA AOYG 24KMTA AOYG 30KMTA AOYG 36KMTA Nennkälteleistung Leistungsbereich Kühlen 0,9 bis 6,0 0,9 bis 8,3 2,9 is 9,0 2,9 bis 10,0 Nennheizleistung 10,1 Leistungsbereich Heizen... - Seite 14 Inneneinheit ASYG 18KMTA/KMTB ASYG 24KMTA/KMTB ASYG 30KMTA ASYG 36KMTA Außeneinheit AOYG 18KMTA AOYG 24KMTA AOYG 30KMTA AOYG 36KMTA Kältemittelleitungen • Flüssigkeitsleitung mm (inch) 6,35 (1/4) 6,35 (1/4) 9,52 (3/8) 9,52 (3/8) • Sauggasleitung mm (inch) 12,7 (1/2) 12,7 (1/2) 15,88 (5/8) 15,88 (5/8) •...
-
Seite 15: Abmessungen
6. Abmessungen 6.1 ASYG 18-24KMTA/KMTB Geräteaußenkante Ø 65 für Rohreinführung Ø 65 für Rohreinführung Einheit: mm... -
Seite 16: Asyg 30-36Kmta
6.2 ASYG 30-36KMTA 1.150 1.150 Geräteaußenkante... -
Seite 17: Aoyg 18Kmta
6.3 AOYG 18KMTA max. M10 Befestigungslöcher Luft Kondensatablauf Ø42 Einheit: mm... -
Seite 18: Aoyg 24Kmta
6.4 AOYG 24KMTA max. M10 Befestigungslöcher Luft Kondensatablauf Ø42 Einheit: mm... -
Seite 19: Aoyg 30-36Kmta
6.5 AOYG 30-36KMTA 35,7 3-Wege-Ventil (Flüssigkeit) 3-Wege-Ventil (Gas) Ф28: Kabeleinführung 25 67 Rohreinführung Ф28: Kabeleinführung Ф28: Kabeleinführung Ф28: Kabeleinführung Rohreinführung Ф28: Kabeleinführung Ф28: Kabeleinführung Rohreinführung 62,6 15,2 Rohreinführung und Kabeleinführung 351,9... -
Seite 20: Mindestabstände Zu Hindernissen
7. Mindestabstände zu Hindernissen 7.1 ASYG 18-24KMTA/KMTB 70 oder mehr 40 oder mehr Wandhalterung Geräteaußenkante 107 oder mehr 183 oder mehr 1.500 oder mehr Einheit: mm... -
Seite 21: Asyg 30-36Kmta
7.2 ASYG 30-36KMTA 50 oder mehr 50 oder mehr Wandhalterung 70 oder mehr 140 oder mehr Geräteaußenkante 1.500 oder mehr... -
Seite 22: Anschluss-Schema
8. Anschluss-Schema 8.1 ASYG 18-24KMTA/KMTB / AOYG 18-24KMTA Inneneinheit Kältemittelleitungen Elektrische Verbindungsleitung 6,35/12,7 mm min. 4 x 1,5² Spannungsversorgung 230 V / 50 Hz / 1 Ph N Maximale Leistungsaufnahme 3,58 / 3,76 kW Empfohlene Absicherung 16 A träge / C Außeneinheit... -
Seite 23: Asyg 30-36Kmta
8.2 ASYG 30-36KMTA / AOYG 30-36KMTA Inneneinheit Elektrische Verbindungsleitung Kältemittelleitungen 9,52/15,88 mm min. 4 x 1,5² Spannungsversorgung 230 V / 50 Hz / 1 Ph N Maximale Leistungsaufnahme 3,46 / 3,52 kW Empfohlene Absicherung 25 A träge / C Außeneinheit... -
Seite 24: Kältekreislauf
9. Kältekreislauf 9.1 ASYG 18KMTA/KMTB / AOYG 18KMTA Wärmetauscher (Inneneinheit) 3-Wege-Ventil 2-Wege-Ventil Muffler Muffler Verdichter Filter 4-Wege-Ventil Expansionsventil Filter Flüssigkeitsabscheider Wärmetauscher (Außeneinheit) Kühlen Heizen : Heißgastemperaturfühler : Außentemperaturfühler : Wärmetauscheraustrittstemperaturfühler : Raumtemperaturfühler : Rohrtemperaturfühler... -
Seite 25: Asyg 24Kmta/Kmtb / Aoyg 24Kmta
9.2 ASYG 24KMTA/KMTB / AOYG 24KMTA Wärmetauscher (Inneneinheit) 3-Wege-Ventil 2-Wege-Ventil Muffler Druckschalter Muffler Muffler Filter Verdichter 4-Wege-Ventil Expansionsventil Filter Flüssigkeitsabscheider Wärmetauscher (Außeneinheit) Kühlen Heizen : Verdichtertemperaturfühler : Heißgastemperaturfühler : Außentemperaturfühler : Wärmetauscheraustrittstemperaturfühler : Raumtemperaturfühler : Rohrtemperaturfühler... -
Seite 26: Asyg 30-36Kmta / Aoyg 30-36Kmta
9.3 ASYG 30-36KMTA / AOYG 30-36KMTA Wärmetauscher (Inneneinheit) 3-Wege-Ventil 2-Wege-Ventil Druckschalter Filter Verdichter 4-Wege-Ventil Expansionsventil Filter Flüssigkeitsabscheider Wärmetauscher (Außeneinheit) Kühlen Heizen : Verdichtertemperaturfühler : Heißgastemperaturfühler : Außentemperaturfühler : Wärmetauscheraustrittstemperaturfühler : Raumtemperaturfühler : Rohrtemperaturfühler... -
Seite 27: Schaltplan
10. Schaltplan 10.1 ASYG 18KMTA/KMTB / AOYG 18KMTA Steuerplatine Anzeigeplatine Inneneinheit Außeneinheit Hauptplatine grün Terminal V(S) U(R) W(C) Verdichter Spannungsversorgung... -
Seite 28: Asyg 24Kmta/Kmtb / Aoyg 24Kmta
10.2 ASYG 24KMTA/KMTB / AOYG 24KMTA Steuerplatine Anzeigeplatine Inneneinheit Außeneinheit Hauptplatine grün Terminal Verdichter Hochdruckschalter Spannungsversorgung... -
Seite 29: Asyg 30-36Kmta / Aoyg 30-36Kmta
10.3 ASYG 30-36KMTA / AOYG 30-36KMTA Steuerplatine Anzeigeplatine Inneneinheit Außeneinheit Inverterplatine Hauptplatine Terminal Spannungsversorgung... -
Seite 30: Externe Kontakte Inneneinheit
11. Externe Kontakte Inneneinheit Nur in Verbindung mit Kommunikationsbox UTY-XCSXZ2 (Option Art. Nr: 2607022) Übersicht der möglichen externen Signale Örtlichkeit externer Eingang* externer Ausgang Steckplatz Eingangswahl Eingangssignalart Betrieb/Stopp CN 313 / CN 314 Flanke/Puls potenzialfrei / potenzialbehaftet Freie Kühlung CN 313 Flanke Betriebsmeldung Kommunikationsbox... -
Seite 31: Externer Ausgang
11.2 Externer Ausgang Nutzen sie der Anwendung entsprechend ein angemessenes Kabel mit der entsprechenden Aderzahl und Stärke. Für den externen Ausgang muss ein verdrilltes Kabel ver- wendet werden, die maximale Leitungslänge beträgt 25 m. Ausgangsspannung ist bei „High“ 12 V DC +/-2 V; bei „Low“... -
Seite 32: Kombinationsmöglichkeiten Der Externen Ein- Und Ausgänge
11.3 Kombinationsmöglichkeiten der externen Ein- und Ausgänge Durch Kombination der Funktionseinstellungen auf der Inneneinheit und dem Drehschalter auf der Kommunkationsbox ist eine Vielzahl von Möglichkeiten der externen Kontaktnutzung möglich. Folgend einige Möglichkeiten der Kombinationen: Externe Eingänge Drehschalter auf der Funktionseinstellung Kommunikationsbox CN 313 CN 314... -
Seite 33: Funktionsdetail Der Externen Eingänge
11.3.1 Funktionsdetail der externen Eingänge Eingangssignal Kommunikationsbox Eingangssignal muss als Flanke gesetzt werden (Werkseinstellung). Betrieb/Stopp Drehschalter auf Funktionseinstellungen Externer Eingang Eingangssignal Befehl Kommunikationsbox Aus Ein Betrieb Kommunikations- 60-00 CN 313 Ein Aus Stopp Signal Betrieb Inneneinheit Stopp Fernbedienung Anmerkungen: Der letzte Befehl hat Vorrang. -
Seite 34: Funktionsdetail Der Externen
11.3.2 Funktionsdetail der externen Ausgänge Betriebsmeldung Drehschalter auf Funktionseinstellungen Externer Ausgang Ausgangssignal Meldung Kommunikationsbox 60-00 Aus Ein Betrieb Kommunikations- CN 310 Ein Aus Der Ausgang ist Low, wenn die Einheit ausgeschalten ist. Betrieb Inneneinheit Stopp CN310 Störmeldung Drehschalter auf Funktionseinstellungen Externer Ausgang Ausgangssignal... -
Seite 35: Lüfterbetriebsmeldung
Lüfterbetriebsmeldung Drehschalter auf Funktionseinstellungen Externer Ausgang Ausgangssignal Meldung Kommunikationsbox Aus Ein Lüfter in Betrieb 60-00 CN 312 Ein Aus Aus Ein Lüfter in Betrieb 60-00 CN 311 Ein Aus Kommunikations- Aus Ein Lüfter in Betrieb 60-09 CN 311 Ein Aus Aus Ein Lüfter in Betrieb 60-11... -
Seite 36: Externe Kontakte Außeneinheit (Nur Aoyg 30-36Kmta)
12. Externe Kontakte Außeneinheit (nur AOYG 30-36KMTA) DIP- und SW-Schalter der Außeneinheiten Einstellung abhängig der Umgebungsbedingungen Anmerkung: Falsche Einstellungen können Fehlfunktionen verursachen. Gefahr Vor dem Berühren der Taster ist die statische Aufladung abzubauen. Niemals die Bauteile oder Anschlüsse auf den Platinen berühren. -
Seite 37: Einstellungen
12.2 Einstellungen 5. Drücken Sie die SELECT-Taste (S133), bis folgendes Blink- muster entsprechend Ihres Wunsches angezeigt wird. Anmerkung: Vor dem Einstellen von Funktionen ist das Normalbetrieb System zu stoppen, mit der Fernbedienung. POWER PUMP LOW NOISE PEAK ERROR 12.2.1 Schallreduzierter Betrieb DOWN MODE MODE... -
Seite 38: Schalter-Einstellungen
12.2.2 Lastabwurf POWER PUMP LOW NOISE PEAK ERROR DOWN MODE MODE Restleistung 100 % LED-Anzeige Restleistung 75 % Restleistung 50 % S134 S133 S132 S131 S130 Restleistung 0 % Schalter-Einstellungen: 1. Schalten Sie auf „lokale Einstellungen“ indem Sie die 6. -
Seite 39: Eingänge
12.3 Eingänge 12.3.2 Lastabwurf Die Ein-/Aus-Steuerung des „Geräuscharmen Modus“ Außeneinheit sowie der „Lastabwurf“ können über ein externes Signal Steckplatz PA 580 geregelt werden. • Reduziert die maximale Stromaufnahme nach 12.3.1 Geräuscharmer Modus Schaltereinstellungen. • Leistung wird entsprechend den Einstellungen Außeneinheit abfallen. -
Seite 40: Ausgänge
12.4 Ausgänge Betriebsstatus Verdichter Fehlerausgabe Außeneinheit Steckplatz PA 590 Außeneinheit Steckplatz P 590 • Der Betriebsstatus des Verdichters kann ausgegeben werden. • Fehlersignal kann extern ausgelesen werden. Beispiel Schaltplan: Beispiel Schaltplan: Hauptplatine Feldgerät Feldgerät Hauptplatine Stecker Bsp. Relais Bsp. Lü er Stecker Bsp. -
Seite 41: Leistungstabellen
• °CDB: Trockenkugeltemperaturt (in °C) • °CWB: Feuchtkugeltemperatur (in °C) 13.1 Kühlleistung ASYG 18KMTA/KMTB • Innentemperatur °CDB °CWB °CDB 3,18 2,84 0,46 3,48 3,11 0,46 3,59 3,21 0,46 3,82 3,41 0,47 3,93 3,52 0,47 4,19 3,75 0,48 4,47 3,99 0,48... - Seite 42 ASYG 30KMTA • Innentemperatur °CDB °CWB °CDB 6,61 6,12 0,78 6,85 6,14 0,80 7,00 6,16 0,81 7,39 6,45 0,82 7,78 6,74 0,84 8,22 6,96 0,85 8,87 7,29 0,87 6,27 5,69 0,95 6,49 5,71 0,97 6,64 5,73 0,98 7,01 6,00 1,00 7,38 6,27 1,02 7,79 6,48 1,03 8,41 6,78 1,05 5,59 4,84 1,28 5,78 4,86 1,31 5,91 4,87 1,33 6,24 5,10 1,35 6,57 5,33 1,38 6,94 5,51 1,40 7,49 5,76 1,43 5,42 4,65 1,32 5,61 4,67 1,35 5,74 4,68 1,37 6,06 4,91 1,40 6,38 5,13 1,42 6,73 5,29 1,44 7,27 5,54 1,47 5,25 4,47 1,36 5,44 4,48 1,39 5,56 4,50 1,41 5,87 4,71 1,44 6,18 4,92 1,46 6,53 5,08 1,48 7,05 5,32 1,51...
-
Seite 43: Heizleistung
13.2 Heizleistung • ASYG 18KMTA/KMTB Innentemperatur °CDB °CDB °CWB 5,17 1,92 5,04 1,96 4,90 2,00 4,76 2,04 4,63 2,08 4,49 2,12 4,36 2,16 6,23 1,89 6,06 1,93 5,90 1,98 5,74 2,01 5,57 2,04 5,41 2,09 5,25 2,13 7,31 2,11 7,12... - Seite 44 • ASYG 30KMTA Innentemperatur °CDB °CDB °CWB 6,70 2,69 6,67 2,70 6,62 2,70 6,47 2,70 6,04 2,71 7,67 2,91 7,63 2,92 7,58 2,92 7,40 2,92 6,92 2,93 8,63 3,13 8,60 3,13 8,53 3,14 8,34 3,14 7,79 3,15 9,60 3,35 9,56 3,35 9,49 3,36...
-
Seite 45: Korrekturtabellen Für Leitungslänge Und Höhendifferenz
14. Korrekturtabellen für Leitungslänge und Höhendifferenz Die angegebenen Werte beziehen sich auf die maximale Kälteleistung. *1) Inneneinheit höher montiert als Außeneinheit *2) Inneneinheit tiefer montiert als Außeneinheit Inneneinheit Außeneinheit Höhendifferenz (H) Höhendifferenz (H) Kältemittelleitung Kältemittelleitung Außeneinheit Inneneinheit AOYG 18KMTA • Leitungslänge (m) Kühlen 0,917... - Seite 46 AOYG 24KMTA • Leitungslänge (m) Kühlen 0,893 0,877 0,917 0,900 0,885 0,966 0,947 0,932 0,914 0,899 0,979 0,970 0,951 0,936 0,918 0,903 0,992 0,983 0,974 0,955 0,939 0,922 0,906 1,000 0,991 0,981 0,963 0,946 0,930 0,914 1,000 0,991 0,981 0,963 0,946 0,930 0,914...
- Seite 47 AOYG 30KMTA • Leitungslänge (m) Kühlen 0,926 0,916 0,906 0,953 0,942 0,931 0,920 0,979 0,968 0,958 0,946 0,936 0,988 0,983 0,972 0,961 0,951 0,939 0,992 0,992 0,987 0,976 0,965 0,954 0,943 1,000 1,000 0,995 0,984 0,973 0,962 0,951 1,000 1,000 0,995 0,984 0,973...
- Seite 48 AOYG 36KMTA • Leitungslänge (m) Kühlen 0,902 0,882 0,862 0,938 0,917 0,897 0,876 0,973 0,953 0,933 0,912 0,891 0,988 0,977 0,957 0,936 0,916 0,895 0,992 0,992 0,981 0,961 0,940 0,919 0,898 1,000 1,000 0,989 0,968 0,947 0,926 0,905 1,000 1,000 0,989 0,968 0,947...
-
Seite 49: Einstellungen Mit Der Infrarot-Fernbedienung
15. Einstellungen mit der Infrarot- Weitere Einstellungen vornehmen Fernbedienung Die Schritte 3 bis 6 wiederholen. Funktionsparameter-Modus verlassen 15.1 Funktionsparameter Den „RESET“-Knopf drücken. Für die Einstellung von Funktionsparametern muss die Inneneinheit ausgeschaltet sein. Nach dem Einstellen der Funktionsparameter 1. Nach dem Verlassen des Funktionsparameter-Modus 1. -
Seite 50: Übersicht Der Funktionsparameter
15.3 Übersicht der Funktionsparameter Filteralarm Auswahl der Filterwartungsintervall-Anzeige in Abhängigkeit der erwarteten Verschmutzung. Sollte keine Anzeige Je nach Installationsort ist eine oder mehrere Funktions- gefordert sein, Einstellung auf „keine Anzeige“ (03). nummer anzupassen. (Werkseinstellung 03) Anmerkung: Bei falscher Funktionsnummer oder falschem Einstellwert wird keine Änderung gespeichert. -
Seite 51: Korrektur Des Fernbedienungstemperaturfühlers
Korrektur des Fernbedienungstemperaturfühlers Aufschaltung des Messfühlers der Fernbedienung In Abhängigkeit des Montageortes der Kabel-Fernbedienung (nur Kabel-Fernbedienung) kann eine Korrektur des eingebauten Messfühlers notwendig Wenn der Temperaturfühler in der Kabel-Fernbedienung sein. Zur Änderung dieser Werte muss die Funktionsnummer genutzt werden soll, muss die Einstellung auf „beide“ 42 auf 02 gesetzt sein (beide Fühler). -
Seite 52: Energiesparfunktion
Energiesparfunktion Einstellungs-Protokoll Schaltet den Lüfter beim erreichten Sollwert bzw. Protokollieren Sie alle vorgenommene Änderungen in der stoppender Außeneinheit zur Energieeinsparung ein oder untenstehenden Tabelle. aus (Überwachungsfunktion). (Werkseinstellung 00, 02) Funktionsparameter Einstellwert Adresse an der Fernbedienung Beschreibung Funktionsnummer Einstellwert Filteralarm keine Einsparung Korrektur des Raumtemperaturfühlers Energiesparfunktion Korrektur des Fernbedienungstemperaturfühlers... -
Seite 53: Schutzfunktionen
16. Schutzfunktionen Modell Bauteil Schutzform ASYG 18KMTA/KMTB ASYG 24KMTA/KMTB ASYG 30-36KMTA Schaltkreis Schmelzsicherung 250 V, 3,15 A Inneneinheit 125 ± 24 °C > 85 °C Aktiv Ventilatormotor-Stopp Drehzahlreduzierung Temperatursicherung 100 ± 25 °C 85 °C Reset Ventilatormotor Neustart Drehzahl-Wiederherstellung Lüfter Inneneinheit 150 ±... -
Seite 54: Fernbedienungen Und Zubehör
17. Fernbedienungen und Zubehör Abbildung Bezeichnung Modell Bemerkung Artikel-Nummer 2-adrige Touch-Fernbedienung Touch-Fernbedienung UTY-RNRYZ3 2607643 inkl. Kommunikationsplatine 2-adrige Kabel-Fernbedienung Kabel-Fernbedienung UTY-RLRY 2607644 inkl. Kommunikationsplatine USB-Schnittstelle zum Anschluss an ein WLAN- WiFi-Modul UTY-TFSXF2 Netzwerk. Spannungsversorgung erfolgt aus der 2613201 Inneneinheit. Für erweiterte externe Ein- und Ausgänge Kommunikationsbox UTY-XCSXZ2 2607022... -
Seite 55: Fehlerdiagnose
18. Fehlerdiagnose Diagnose an den LEDs der Inneneinheit und Kabel-Fernbedienung (Option) OPERATION (betrieb)-Anzeigelampe (grün) TIMER-Anzeigelampe (orange) ECONOMY (stromspar)-Anzeigelampe (grün) Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Economy 1 x • 1 x • Kommunikationsfehler zwischen Inneneinheit und Außeneinheit ◊ Übertragungsfehler der Fernbedienung zur Inneneinheit oder 1 x •... - Seite 56 Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Economy 6 x • 1 x • Außengerät Drehfeld / fehlende Phase oder Verdrahtungsfehler ◊ 6 x • 2 x • Modellinformationsstörung der Außeneinheit oder EEPROM defekt ◊ 6 x • 3 x • Störung der Inverterplatine ◊...
