9.5 Externe Kontakte Außenheit
9.5.1 Eingänge
Die Ein-/Aus-Steuerung des „Geräuscharmen Modus"
sowie der „Volllastabschaltung" können über ein externes
Signal geregelt werden.
Einzelheiten zu den Einstellungen sind der Installationsan-
leitung der Außeneinheit zu entnehmen.
Geräuscharmer Modus
Steckplatz CN10
• Reduziert den Geräuschpegel der Außeneinheit.
• Verwendung eines handelsüblichen Timers möglich.
• Leistung kann eventuell abhängig von der Außentem-
peratur abfallen.

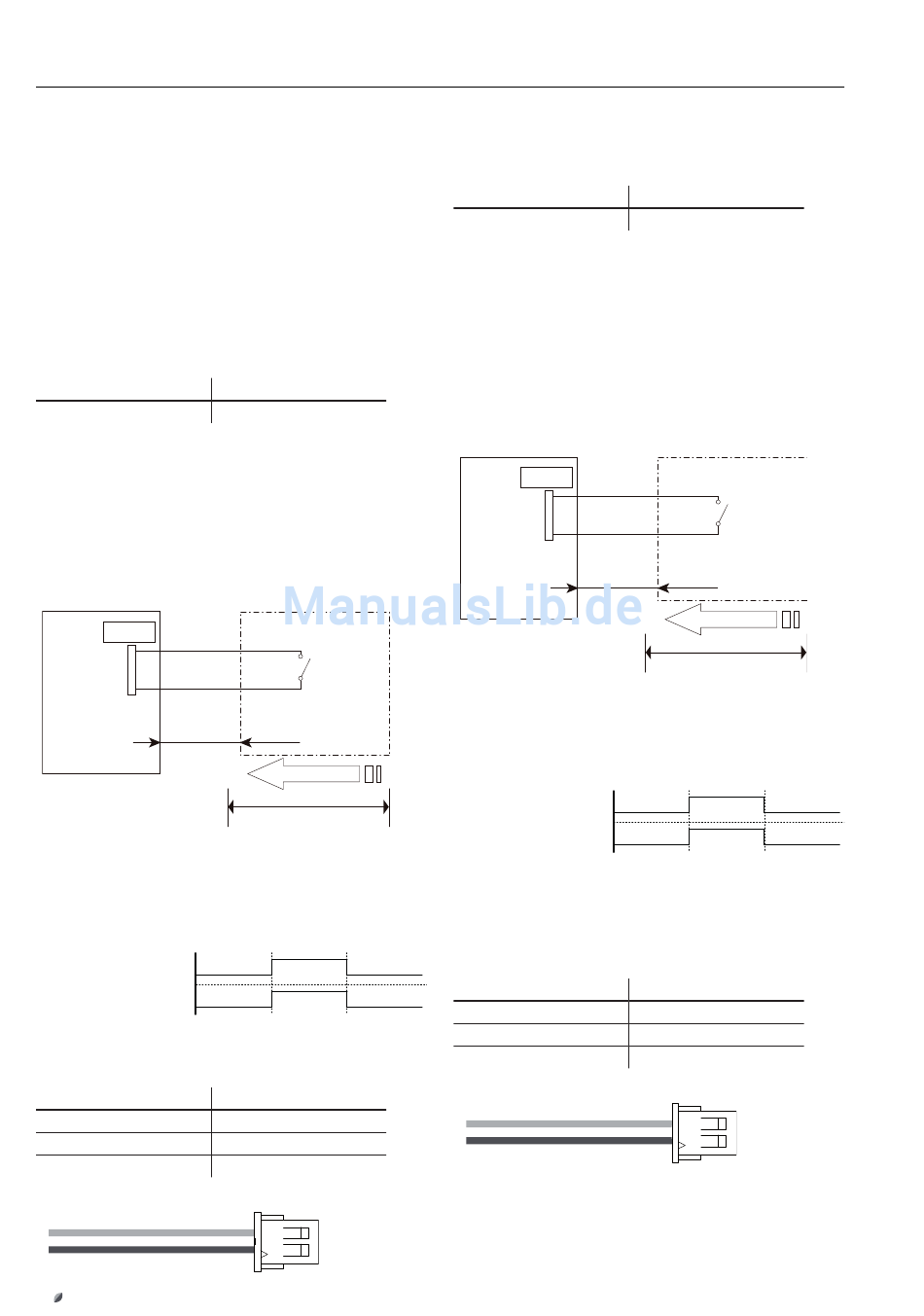

Beispiel Schaltplan
Steuerplatine
Inneneinheit
Stecker
1
2
* Die maximale Entfernung zwischen Steuerplatine und Schalter darf 10 m nicht über-
schreiten.
• SW-Schalter: Ein (ON): „Geräuscharmen Modus",
Aus (OFF): Normaler Betrieb
EIN
Eingabe SW
AUS
Betrieb
Geräuscharmer Modus
Stopp
Zubehör (optional)
Zubehör
Bezeichnung
Artikelnummer
30
Außeneinheit
AOYG 45LETL
Feldgerät
Bsp. Schalter
*10 m
Signal
bauseits
Außeneinheit
Ausgangsstecker (2-polig)
XAP-02V-1
2550252
Lastabwurf
Steckplatz CN11
• Reduziert die maximale Stromaufnahme nach DIP-
Schaltereinstellungen.
• Leistung wird entsprechend den Einstellungen abfallen.
Beispiel Schaltplan
Steuerplatine
Inneneinheit
Stecker
1
2
• SW-Schalter: Ein (ON): „Lastabwurf"
Aus (OFF): Normaler Betrieb
EIN
Eingabe SW
AUS
Betrieb
Volllastabschaltung
Stopp
Zubehör (optional)
Zubehör
Bezeichnung
Artikelnummer
Außeneinheit
AOYG 45LETL
Feldgerät
Bsp. Schalter
*10 m
Signal
bauseits
Außeneinheit
Ausgangsstecker (2-polig)
XAP-02V-1
2550252
