9.4 Externe Kontakte Inneneinheit

9.4.1 Eingänge
Steckplatz CN102
1. Das Klimagerät kann aufgrund von Voreinstellungen
ferneingeschaltet werden.
2. Betrieb/Stopp oder Zwangsstopp können über
Funktions-einstellungen der Inneneinheit konfi guriert
werden.
3. Der Betrieb wird aktiviert in Abhängigkeit folgender
Kontakte wenn der Ein/Aus-Kontakt auf der externen
Steuerplatine geschaltet wird.
Initial-Start nach
Einschalten
Betriebsart Auto Changeover
Sollwert 24 °C
Lüfterstufe AUTO
Swing Auf-Ab Standard (kein Swing)
Swing links-rechts Standard (Swing)

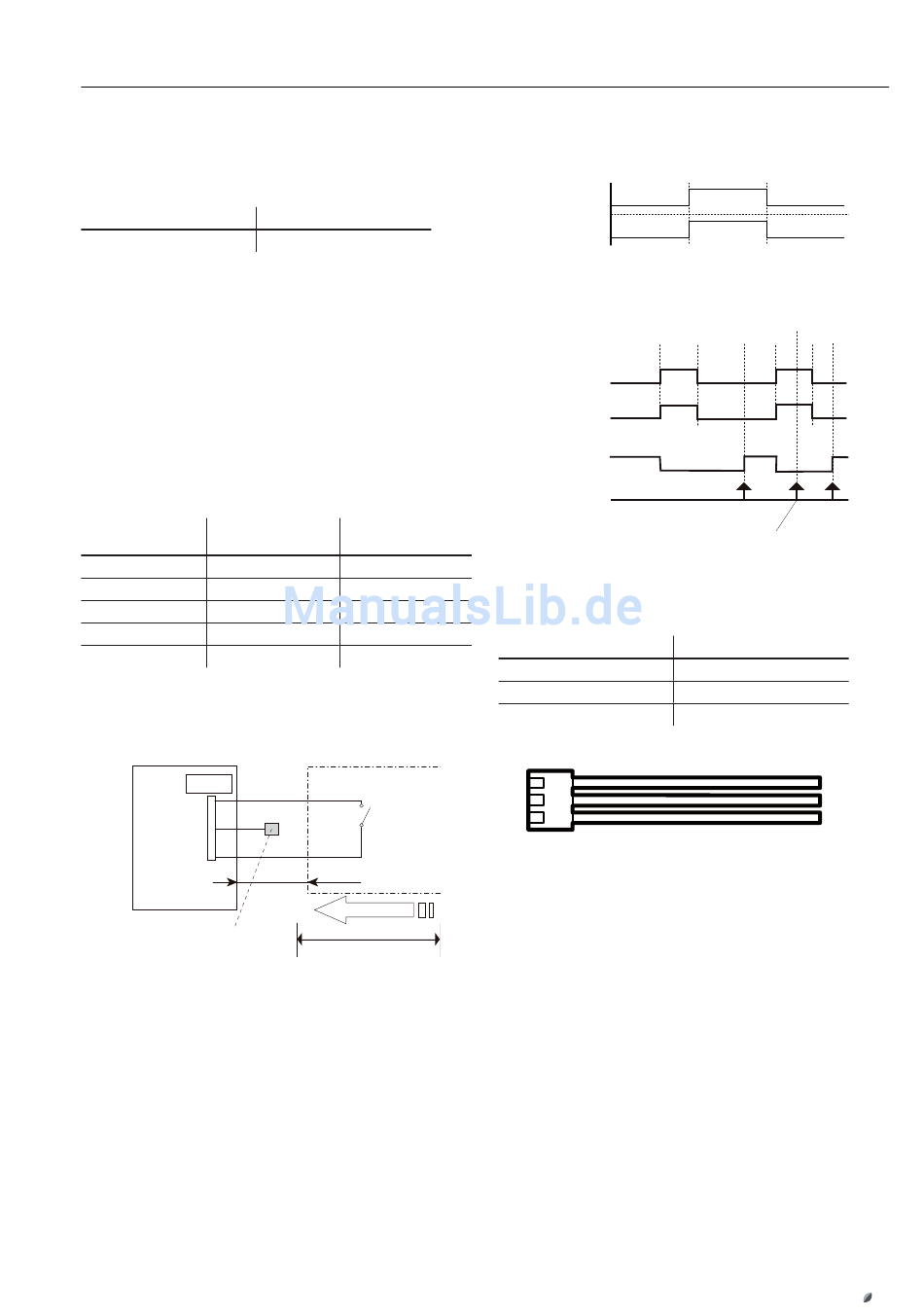

Beispiel Schaltplan

Steuerplatine
Inneneinheit
Stecker
rot
1
weiß
2
schwarz
3
Der Draht muss mit Isolierband isoliert werden,
da nicht verwendet.
* Die maximale Entfernung zwischen Steuerplatine und Schalter darf 10 m nicht über-
schreiten.
Zwischendeckenmodelle
ARYG 24-30-36-45
Start wenn nicht
wie links
wie vor Abschaltung
wie vor Abschaltung
wie vor Abschaltung
wie vor Abschaltung
wie vor Abschaltung
Feldgerät
Bsp. Schalter
*10 m
Signal
bauseits
• Wenn Betrieb/Stopp-Funktion konfi guriert wird
EIN
Kontakt
AUS
Betrieb
Inneneinheit
Stopp
• Wenn Zwangsstopp-Funktion konfi guriert wird
EIN
Kontakt
AUS
Zwangsstopp
Signal
Normal
Betrieb
Inneneinheit
Stopp
Fernbedienungs-
signal
Zubehör extern Betrieb/Stopp
Zubehör
Bezeichnung
Artikelnummer
Ein Ein Ein
Steuerung über Fernbedienung
nicht möglich
Zwischendeckenmodelle
Eingangsstecker (3-polig)
XHP-03V-1
2550250
