Fujitsu ARYG 24LMLA Betriebsanleitung Seite 31

9.5.2 Ausgänge
Fehlerausgabe
Steckplatz CN12
• Fehlersignal kann extern ausgelesen werden.

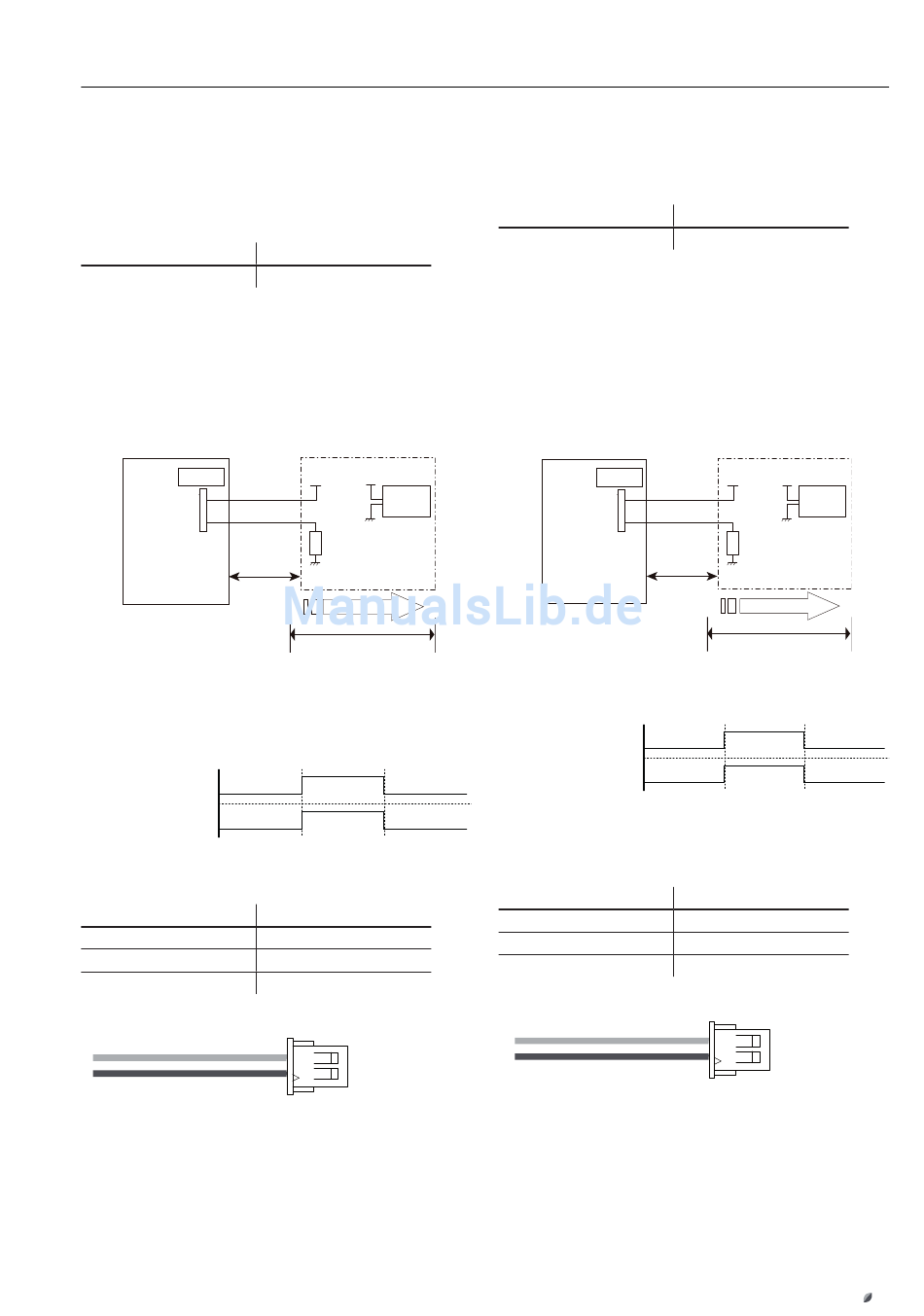

Beispiel Schaltplan
Steuerplatine
Außeneinheit
Stecker
+
1
2
*10 m
* Die maximale Entfernung zwischen Steuerplatine und Schalter darf 10 m nicht über-
schreiten.
EIN
Fehlerstatus
AUS
Betrieb
Signal
Stopp
Zubehör (optional)
Zubehör
Bezeichnung
Artikelnummer
Außeneinheit
AOYG 45LETL
Feldgeräte
Vcc Vcc
12 V DC
+
Verbraucher
-
Signal
Außeneinheit
Ausgangsstecker (2-polig)
XAP-02V-1
2550252
Betriebstatus Verdichter
Steckplatz CN13
• Der Betriebsstatus des Verdichters kann ausgegeben
werden.
Beispiel Schaltplan
Steuerplatine
Außeneinheit
Stecker
+
1
2
*10 m
* Die maximale Entfernung zwischen Steuerplatine und Schalter darf 10 m nicht über-
schreiten.
EIN
Verdichterstatus
AUS
Betrieb
Signal
Stopp
Zubehör (optional)
Zubehör
Bezeichnung
Artikelnummer
Außeneinheit
AOYG 45LETL
Feldgeräte
Vcc Vcc
12 V DC
+
Verbraucher
-
Signal
Außeneinheit
Ausgangsstecker (2-polig)
XAP-02V-1
2550252
