5.2

Serie DVN/DVNI

Fläktkåpan och det bakåtböjda fläkthjulet är tillverkat av saltvattenbeständigt aluminium. Stommen med nedsänkt inströmnings-
munstycke är av förzinkad stålplåt. Fågelskyddsgallret är av förzinkad stålplåt med pulverbeläggning. Motorerna har en vibrationsfri
upphängning. 1-fas motorer är 1-stegs varvtalsstyrbara via en transformator och 3-fas motorer dessutom 2-stegs varvtalsstyrbara
via en D/Y-koppling med undantag för 3 fas motorer enligt IE klassificering, dessa regleras endast med en frekvensomformare! Som
överhettningsskydd har fläktarna termokontakter med installerade ledningar för anslutning till en motorskydd. DVSI modellerna är
ljuddämpade med 50 mm tjock mineralull.
DVN
Takfläktar 120°C-vertikalt utblåsande: 3000-31500 m3/h, med bakåtböjda fläkthjulsvingar, 1~ och 3~ versioner
DVNI
Isolerade takfläktar 120°C- vertikalt utblåsande: 3000-31500 m3/h, med bakåtböjda fläkthjulsvingar, 1~ och 3~ versioner
Motorer
Takfläktarna har ett effektivt motorskydd via termokontakter. Serierna DVS/DHS/DVN har från storlek 355 termokontakter med instal-
lerade ledningar för anslutning till en motorskydd.
•
Motorn befinner utanför luftströmmen
•
Transportmedelstemperatur upp till
120°C
•
Låg bullernivå
•
Driftsäker, kräver inget underhåll
•
Omfattande tillbehörsprogram
•
Vertikal luftgenomströmning
2
3
4
2
5
6
Förklaring
1 DVN/DVNI Fläkt
2 VKS Automatisk avstängningsklaff
3 SSD Sockel-ljuddämpare
4 ASK Inströmningskammare
5 ASS Flexibel stos
64

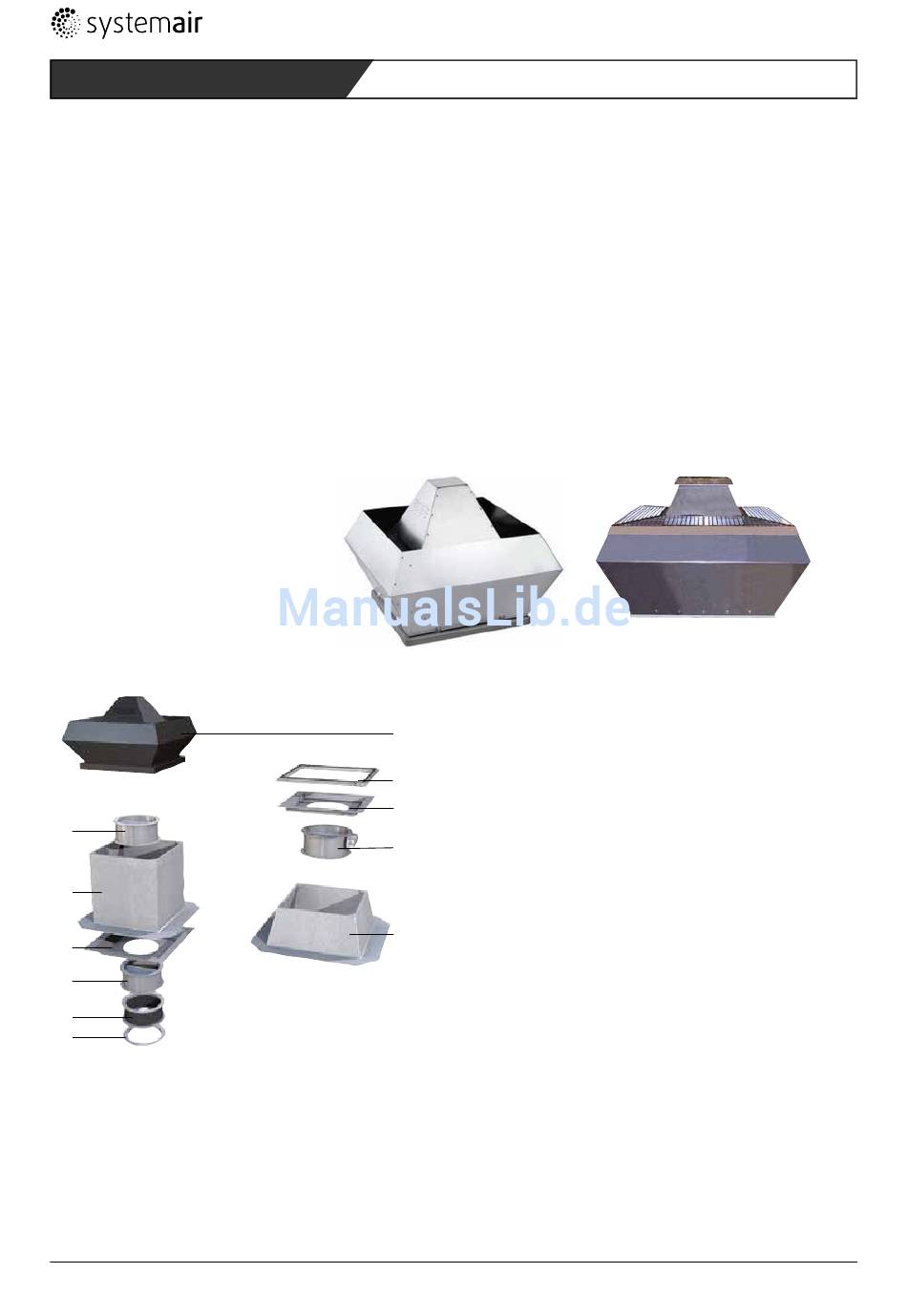

Bild 57: Exempel DVN/DVNI upp tills 710
1
7
8
9
10
Bild 59:
6 ASF
7 FTG
8 TDA
9 VKM
10 FDS
Bild 58: Exempel DVN/DVNI 800 - 900
Exempel på en installationsanordning med tillbehör
Sugfläns
Fällbar ram
Adapterram
Avstängningsklaff
Sockel för plantak
Beskrivning
