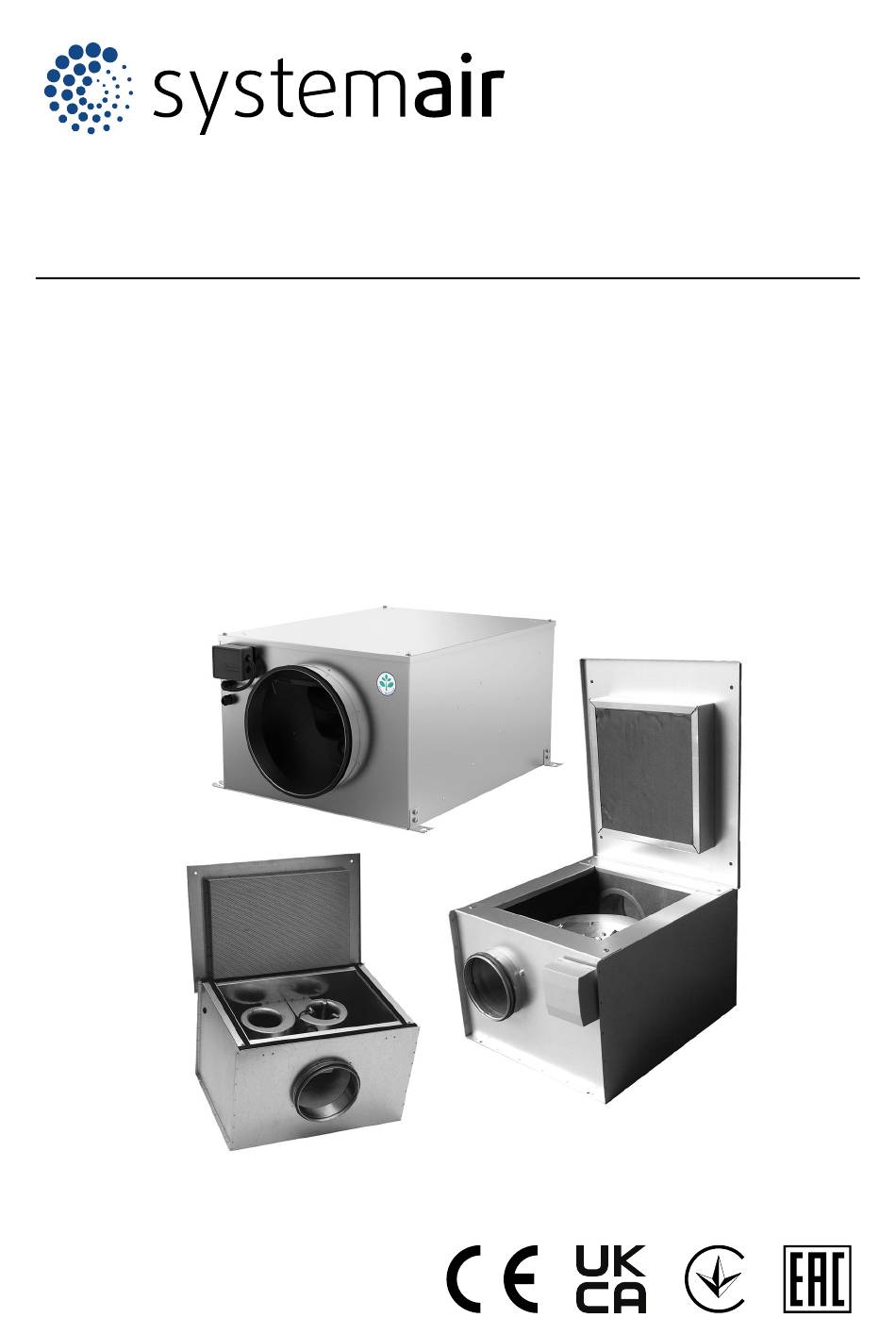

- Seite 1 Einbau-, Betriebs- und Wartungsanleitung Isolierter KV DUO-Kastenventilator, EC Isolierter KVK DUO-Kastenventilator, AC/EC Isolierter KVK-Kastenventilator, AC/EC Isolierter KVK Silent-Kastenventilator, AC/EC Isolierter KVK Slim-Kastenventilator, AC/EC...
-
Seite 2: Inhaltsverzeichnis
Starten eines Produkts mit einem AC- Verwendungszweck ........1 Motor ............12 Dokumentbeschreibung ........ 1 Stoppen des Produkts ........ 12 Produktübersicht KV DUO EC und KVK 7.3.1 Stoppen des Produkts in einem DUO ............1 Notfall ......... 12 Produktübersicht KVK und KVK Silent....1 Produktübersicht KVK Slim...... -
Seite 3: Einleitung
Fachkraft ausgeführt werden. Drehzahlregler oder FK-Verbindungsmanschetten geliefert, diese Teile sind als Zubehör erhältlich und werden Wenden Sie sich an, Systemair um weitere Informationen empfohlen. darüber erhalten, wie das Produkt an verschiedenen Monta- georten installiert werden kann. -
Seite 4: Produktübersicht Kvk Slim
Wartungsklappe Typenschild Ventilatorlaufrad Klemmkasten Montagehalterung Kanalanschluss Gehäuse Typenschild Produktübersicht KVK Slim Hinweis! Bei einigen Modellen werden Teile wie der Montagewinkel oder der Klemmenkasten lose im Gehäuse mitgeliefert. Typenschild Ventilatorlaufrad Wartungsklappe Klemmkasten Montagehalterung Kanalanschluss Das Typenschild kann an einer dieser beiden Positionen angebracht sein. -
Seite 5: Typenschild
• Das Produkt wurde fehlerhaft montiert, betrieben oder • Das Produkt wird ohne Motorschutz betrieben. gewartet. Verwenden Sie ein mobiles Gerät, um den Code zu scannen und rufen Sie dann das Systemair Dokumentenportal auf, um weitere Dokumente und entsprechende Übersetzungen zu finden. -
Seite 6: Sicherheit
Systemair , falls sonstige Reparaturarbeiten erforderlich Sicherheitsdefinitionen sind. • Verwenden Sie stets Ersatzteile von Systemair. Warnungen und Hinweise werden verwendet, um auf beson- ders wichtige Teile der Anleitung aufmerksam zu machen. • Je nach Modell und Baugröße können Schallpegel von über 70 db(A) auftreten. -
Seite 7: Transport Und Lagerung
Kabeln, am Klemmkasten, Laufrad, Schutzgitter, der – Um die vom Produkt ausgehenden Schwingungen im Einströmdüse oder am Schalldämpfer anheben. Kanalsystem zu verringern, empfiehlt Systemair • Falls Sie eine Hebevorrichtung einsetzen, stellen Sie Schwingungsdämpfer, Verbindungsmanschetten und sicher, dass diese für das Gewicht des Produkts elastische Verbinder zu montieren. -
Seite 8: Öffnen Des Produkts
4.2.1 Öffnen des Produkts Lösen Sie die Schrauben auf dem Deckel, der auf dem Ventilator befestigt ist. Hinweis! Der Pfeil auf dem Typenschild zeigt die Luftstroms an. In der Abbildung ist dargestellt, wie die KVK Silent Ventilato- ren und KVK Slim Ventilatoren geöffnet werden. In der Abbildung ist dargestellt, wie die KV DUO Ventilatoren, die KVK DUO Ventilatoren und die KVK Ventilatoren geöffnet werden. -
Seite 9: Installieren Der Kvk Silent Ventilatoren Und Des Kvk Slim Ventilator
Befestigen Sie den Klemmenkasten mit den 4 mitgelie- Befestigen Sie das Produkt mit 4 Schrauben oder 4 Pen- ferten Schrauben an der Ausblasseite des delstangen und Schrauben am Boden, an der Wand Ventilatorgehäuses. oder an der Decke. Beim KV DUO und KVK DUOsind die Klemmkästen an den Ventilatoren im Gehäuse befestigt. -
Seite 10: Installieren Der Kvk Duo Ventilatoren Und Des Kvk Ventilator
Befestigen Sie das Produkt mit 4 Unterlegscheiben und 4.2.4 Installieren der KVK DUO 4 Schrauben am Boden, an der Wand oder an der Ventilatoren und des KVK Decke. Ventilator Befestigen Sie das Produkt mit Schrauben auf dem Bo- den, an der Wand oder an der Decke. 4.2.6 Installieren der KV DUO 250–... -
Seite 11: Installieren Der Kv Duo 400 - 630 Ec-Ventilatoren
4.2.8 Anschließen der Kanäle an das Produkt Hinweis! Systemair empfiehlt die Verwendung von flexiblen An- schlüssen oder FK-Verbindungsmanschetten zur Befesti- gung des Kanals am Produkt. Flexible Verbindungen und FK-Verbindungsmanschetten sind als Zubehör erhältlich. Bringen Sie die Kanäle auf jeder Seite des Produkts an. -
Seite 12: Elektrischer Anschluss
Ventilatordrehzahl über einen Frequenzumrichter geregelt Elektrischer Anschluss werden, wenn der installierte Umrichter über einen integrier- ten allpoligen Sinusfilter verfügt damit keine abgeschirmten Vor dem elektrischen Kabel erforderlich sind. Anschluss auszuführende Schritte Installieren des Motorschutzes für AC- • Stellen Sie sicher, dass der elektrische Anschluss den Produktspezifikationen auf dem Motortypenschild Motoren entspricht. -
Seite 13: Inbetriebnahme
Tragen Sie das Ergebnis im Inbetriebnahmeprotokoll ein. nicht auf einen höheren Wert als den auf dem Typenschild angegebenen Maximalwert. Das Inbetriebnahmeprotokoll finden Sie unter www.systemair. com sind. Vor der Inbetriebnahme auszuführende Schritte • Stellen Sie sicher, dass die Installation und der elektrische Anschluss ordnungsgemäß... -
Seite 14: Betrieb
EC-Motoren müssen über die Steuereingabe in die Position ON/OFF (Ein/Aus) gestellt werden. Durch das Stoppen des Produkts über die Stromzufuhr verringert sich die Lebensdauer des Motors. Systemair Systemair empfiehlt, einen externen Drehzahlregler für einen mühelosen Zugang zur Regelung des Eingangssignals zu installieren. -
Seite 15: Wartung
Wartung Warnung Stellen Sie den Sicherheitsschalter in die Position OFF, bevor Sie Wartungsarbeiten ausführen, es sei denn, in den Anweisungen sind andere Schritte aufgeführt. Stellen Sie sicher, dass der Sicherheitsschalter nicht versehentlich in die Position ON gestellt werden kann. Wartungsplan Die Wartungsintervalle werden auf der Grundlage des Dau- erbetriebs des Produkts berechnet. -
Seite 16: Ersatzteile
Typenschild zu finden. • Wenn Sie weitere Informationen über Ersatzteile benöti- gen, wenden Sie sich an den Technischer Support. • Verwenden Sie stets Ersatzteile von Systemair. • Um Ersatzteile zu finden, verwenden Sie den scannbarer Code auf dem Typenschild. -
Seite 17: Fehlerbehebung
Fehlerbehebung Hinweis! Falls Sie in diesem Abschnitt keine Lösung zu Ihrem Problem finden, wenden Sie sich an Systemair den technischen Kundendienst. Störung Ursache Lösung Das Ventilatorlaufrad ist nicht korrekt Wenden Sie sich an Systemair den ausgewuchtet. technischen Kundendienst. Auf dem Ventiltorlaufrad befindet sich Reinigen Sie das Ventilatorlaufrad Schmutz. - Seite 18 Lieferung enthalten ist. Hinweis! Dies gilt nicht für EC- oder 3-Phasen- AC-Motoren. Im Motor liegt eine Blockierung vor. Wenden Sie sich an Systemair den technischen Kundendienst. Defekte Motorwicklung Falls möglich, messen Sie die Widerstände der Motorwicklungen, um diese zu überprüfen.
-
Seite 19: Entsorgung
Dieses Symbol am Produkt oder an der Verpackung zeigt an, Wartungsplan und das Inbetriebnahmeprotokoll an dass dieses Produkt nicht über den Haushaltsmüll entsorgt Systemair sind. Die Garantie ist nur unter folgenden werden darf. Das Produkt muss an einer zugelassenen Bedingungen gültig: Entsorgungsstelle für elektrische und elektronische Geräte... -
Seite 20: Technische Daten
Übersicht über die technischen Daten Max. Umgebungstemperatur, °C. Max. Temperatur der beförderten Luft, ° Weitere Informationen finden Sie im Datenblatt, erhältlich im Onlinekatalog, unter Schalldruck, dB www.systemair.comgeliefert. Korrosionsklasse IP-Klasse Spannung, Strom, Frequenz, IP-Schutz- Siehe Typenschild. Weitere Informationen finden Sie unter1.7 Typenschild. - Seite 21 AC/EC ØC KVK Slim 200 KVK Slim 250 KVK Slim 315 KVK Slim 355 KVK Slim 400 1001 KVK Slim EC 200 KVK Slim EC 250 KVK Slim EC 315 KVK Slim EC 355 KVK Slim EC 400 1001 KVK Slim EC 500 1055 1213...
-
Seite 22: Produktabmessungen Kv Duo Ec, Kvk Duo
12.2.2 Produktabmessungen KV DUO EC, KVK DUO ØD KV DUO 150 EC KV DUO 250 EC KV DUO 315 EC KV DUO 400 EC 1000 KV DUO 500 EC 1265 KV DUO 630M EC 1383 1205 KV DUO 630 EC... - Seite 23 ØG KVK DUO 125 KVK DUO 160 KVK DUO 200 KVK DUO 250 KVK DUO 315 L** ** nach dem Produktnamen bedeutet, dass das Produkt außerhalb der EU vertrieben wird.
-
Seite 24: Produktabmessungen Kvk Silent, Kvk Silent Ec
12.2.3 Produktabmessungen KVK Silent, KVK Silent EC AC/EC c-c A ØD c-c H KVK Silent 100 KVK Silent 125 KVK Silent 160... - Seite 25 AC/EC c-c A ØD c-c H KVK Silent 200 KVK Silent 250 KVK Silent 315 1025 1165 KVK Silent 355 1041 1383 KVK Silent 400 1098 1383 KVK Silent 200 EC KVK Silent 250 EC KVK Silent 315 EC 1025 1165 KVK Silent 355 EC 1041...
-
Seite 26: Produktabmessungen Kvk
12.2.4 Produktabmessungen KVK ØD ØG KVK 125 KVK 160 M KVK 160 L KVK 200 KVK 250 12.3 Schaltpläne Abkürzungen im Anschlussplan Aderfarben Gelb Blau Weiß Grün Braun Schwarz Grau grün/gelb... -
Seite 27: Anschlusspläne Für Ac-Ventilatoren
12.3.1 Anschlusspläne für AC-Ventilatoren 1-phasig, 230 V KVK DUO 125 KVK 200 KVK DUO 160 KVK 250 KVK DUO 200 KVK DUO 250 KVK DUO 315L** Der Schaltplan zeigt einen Motor. Geben Sie das Steuersignal nicht an beide Motoren gleichzeitig. ** nach dem Produktnamen bedeutet, dass das Produkt außerhalb der EU vertrieben wird. - Seite 28 1-phasig, 230 V KV DUO 150 EC 0-10V 10V TACHO KV DUO 250 EC KV DUO 315 EC KV DUO 400 EC 0-10V DC Der Schaltplan zeigt einen Motor. Geben Sie das Steuersignal nicht an beide Motoren gleichzeitig. 11 und 14 = Alarm Bei Betrieb ist das Relais angezogen, Kontakte „11“...
- Seite 29 1-phasig, 230 V KVK Silent 315 EC KVK Slim 315 EC KVK Silent 355 EC KVK Slim 355 EC KVK Silent 400 EC KVK Slim 400 EC KVK Silent 500 EC KVK Slim 500 EC 0-10V RD YE BU WH BN BU BK YE/GN 3-phasig, 400 V KV DUO 500 EC...
-
Seite 30: Anschlusspläne Für Drehzahlregler Bei Ac-Motoren
12.3.3 Anschlusspläne für Drehzahlregler bei AC-Motoren Hinweis! Die Auswahl des elektrischen Zubehörs muss gemäß den technischen Parametern des Produkts erfolgen. Manueller 5-Stufen-Transformator. RE 1,5 RE 3 RE 5 RE 7 Relaisanschluss. Es liegen immer 230 V zwischen Phase und Nullleiter an, wenn der Transformatorregler in einer der Positionen 1-5 steht. - Seite 31 RTRE Manueller 5-Stufen-Transformator mit Motorschutz. RTRE 1,5 RTRE 3 RTRE 5 RTRE 7 RTRE 12 Relaisanschluss. Es liegen immer 230 V zwischen Phase und Nullleiter an, wenn der Transformatorregler in einer der Positionen 1-5 steht. Netzstromversorgung C. PE D. Ventilator Thermostat Motorschutz.
-
Seite 32: Schaltpläne Für Drehzahlregler Bei Ec-Motoren
zulässige Kontaktbelastung max. AC 250 V/2 A C. Motor mit eingebauten Thermostatschaltern Netzstromversorgung, 1-phasig 208 bis 277 V, 50/60 Hz D. Aus/Ein 12.3.4 Schaltpläne für Drehzahlregler bei EC-Motoren Hinweis! Im Klemmkasten wird werkseitig ein internes Potenziometer installiert. Entfernen Sie das Potenziometer, wenn Sie einen ex- ternen Drehzahlregler für den EC-Ventilator verwenden. -
Seite 33: Schaltpläne Für On/Off-Regler (Ein/Aus) Bei Ec-Motoren
S-5EC/FRQ +10V 0...10V EC Vent optional IN/RPM TACH IN/10V +10V OUT/PWN 0...10V/PWM 12.3.5 Schaltpläne für ON/OFF-Regler (Ein/Aus) bei EC-Motoren CO2RT-R(-D) Supply +10V 24V AC Neutral 0...10V Common Relay NO Relay NC Din1 IR24–P +10V 24V AC or DC Neutral 0...10V Common Relay NO Relay NC... -
Seite 34: Anschlusspläne Für Bedarfsregler Bei Ec-Motoren
12.3.6 Anschlusspläne für Bedarfsregler bei EC-Motoren EC Basic EC Basic-T zur Temperaturregelung EC-Basic 1/IN Vac EC Basic-CO2/T zur Temperatur- und Co -Regelung 230V AC 2/IN Vac EC Basic-H zur Feuchteregelung +10V 4/Out 0...10V 5/GND EC Basic-U EC Basic-U für Universalregler im Bereich 0 bis 10 V 110-240 V~ 50/60Hz 2 3 4 5 6 7... - Seite 35 Raumeinheit (RU) Y +0-10V Y +0-10V Bl (GND) R+ 24VDC Br + 24VDC...
- Seite 36 Regelgerät (CB) ALARM FAN OUT3 OUT2 OUT1 DEBUG PT1000 +24VDC PT1000 Y +0-10V PT1000 Br + 24VDC N out N in L out L in Netzstromversorgung 230 V 1~ AC (10 A) Analoger Sensor (z. B. Drucksensor) C. Analoger Sensor (z. B. Drucksensor des Typs PT1000) D.
- Seite 37 MM6-24/D Wahlschalter für Ausgangssignal Vergleicht Signale aus den verbundenen Eingängen und überträgt die Signale an den Reglerausgang. Input 1 0...10 V Input 2 0...10 V Input 3 0...10 V Input 4 0...10 V Input 5 0...10 V Input 6 0...10 V System neutral Mains supply...
-
Seite 38: Übersicht Über Das Zubehör
11. SPI: Irisblende FK-Verbindungsmanschetten 12. Balance-S Zuluftventile Ventilator LDC: Schalldämpfer Hinweis! Die dargestellten Zubehörteile sind nicht im Lieferumfang des Produkts enthalten. Weitere Informationen und sonstiges erhältliches Zubehör finden Sie unter www.systemair.com oder wenden Sie sich an den technischen Support von Systemair . -
Seite 39: Eu-Konformitätserklärung
EU-Konformitätserklärung Wir, der Hersteller Hersteller Systemair Sverige AB Adresse Industrivägen 3 739 30 Skinnskatteberg Schweden erklären in alleiniger Verantwortung, dass die Produkte Machine Isolierter Kastenventilator Typ/Modell KV DUO, KVK DUO, KVK, KVK Slim, KVK Silent erfüllt die geltenden Bestimmungen der folgenden RoHS-Richtlinie 2011/65/EU und Änderung (EU) 2015/863... - Seite 40 © Copyright Systemair AB Alle Recht vorbehalten Systemair AB behält sich das Recht vor, seine Produkte ohne vorherige Benachrichtigung zu ändern. Dies gilt auch für bereits bestellte Produkte, solange diese Änderung keinen Einfluss auf die zuvor vereinbarten Produktspezifikationen hat. Aus dem Englischen übersetztes Dokument...
