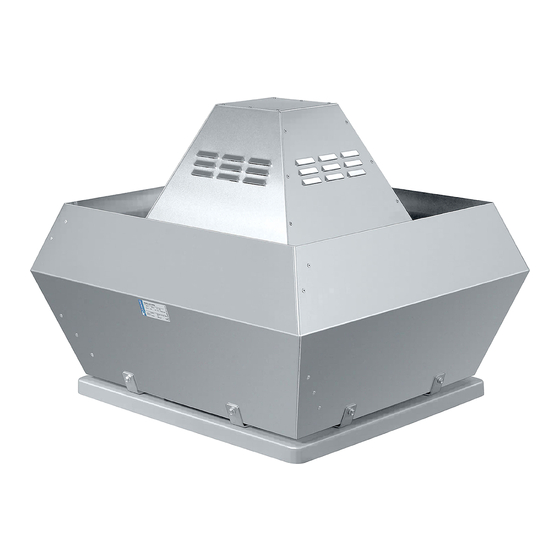

Dachventilator
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für SystemAir MLR
Inhaltszusammenfassung für SystemAir MLR

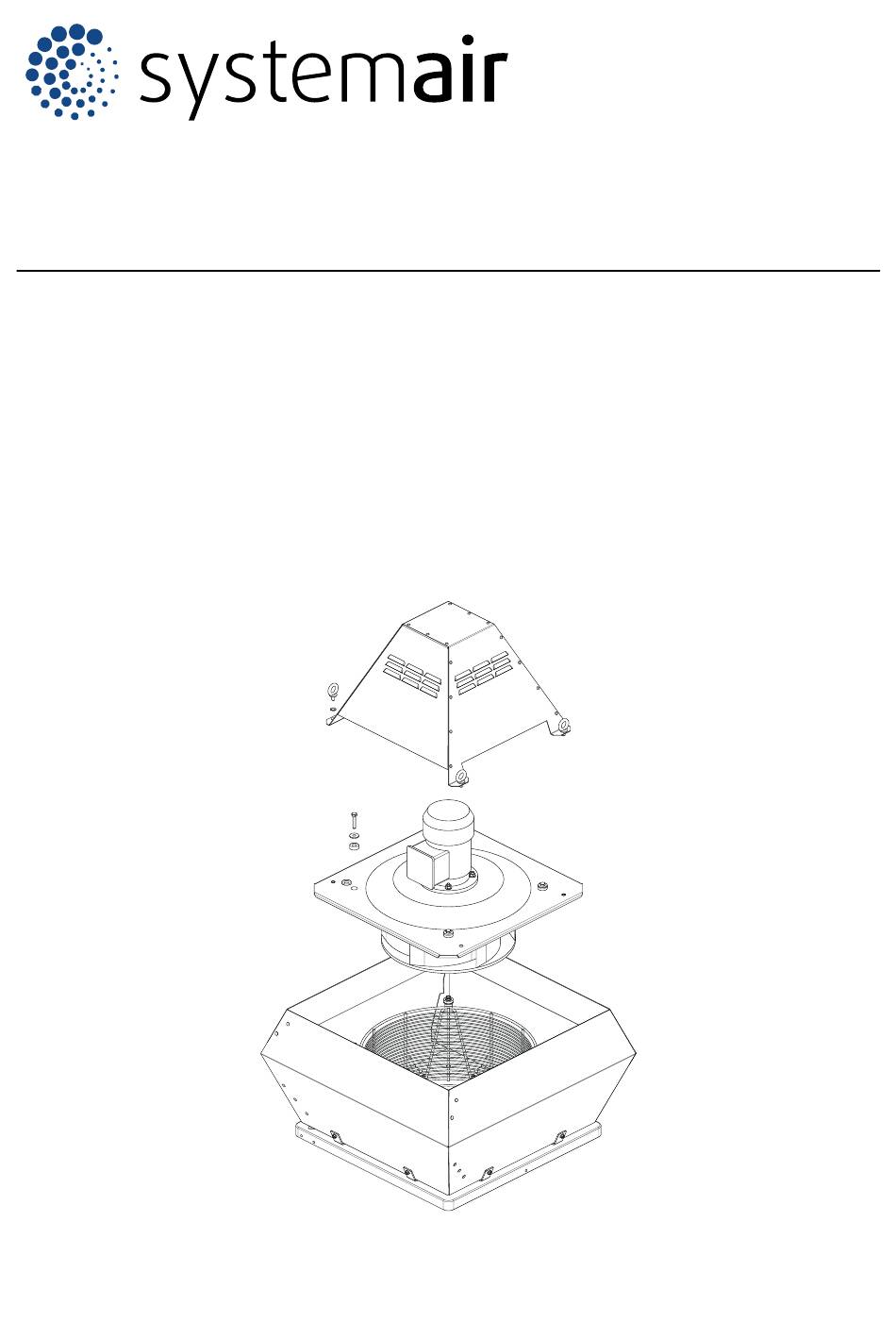

- Seite 1 Einbauanleitung MLR-Dachventilator...
-
Seite 2: Inhaltsverzeichnis
Sicherheitsdefinitionen ......... 1 Sicherheitsvorschriften ......... 2 Persönliche Schutzausrüstung ....... 2 3 Typbezeichnung ............ 3 4 Transport und Lagerung .......... 3 5 Installation von MLR ..........4 Austausch DHS........... 5 Austausch DHS, alt........7 Austausch DHS, alt........9 Austausch DVN......... 11 6 Betrieb .............. -
Seite 3: Einleitung
Sicherheit und legt Nachweise über die Konformität des Ventilators mit den Vorgaben der Maschinenrichtlinie 2006/42/EC vor. Produkthaftung Systemair haftet nicht für Schäden, die durch das Produkt Sicherheitsdefinitionen unter den folgenden Bedingungen verursacht werden: • Das Produkt wurde fehlerhaft montiert, betrieben oder Warnungen und Hinweise werden verwendet, um auf beson- gewartet. -
Seite 4: Sicherheitsvorschriften
Sie, bis das Ventilatorlaufrad zum Still- stand gekommen ist. Stellen Sie sicher, dass an den Mo- torklemmen keine Spannung anliegt. • Verwenden Sie stets Ersatzteile von Systemair. • Je nach Modell und Baugröße können Schallpegel von über 70 db(A) auftreten. Rufen Sie auf, um ausführlichere Informationen über Ihr Produkt zu erhalten. -
Seite 5: Typbezeichnung
Typbezeichnung Tabelle 1 Produktname DVN MLR/ DVS MLR/ DVC-S MLR/ DVC-P MLR/ DVN EC MLR/ DHS MLR DVNI MLR DVSI MLR DVCI-S MLR DVCI-P MLR DVNI EC MLR Abmessung Motortyp DV: 4-polig, DV: 2-polig, EZ: 4-polig, AC-Motor, 3- AC-Motor, 1-... -
Seite 6: Installation Von Mlr
Verpackung beim Transport auf der Oberseite befindet. (auf den Pfeil am MLR achten). Siehe Pfeile auf der Verpackung. • Stellen Sie sicher, dass der MLR sicher und stabil montiert • Führen Sie das Auf- oder Abladen des Produkts vorsichtig ist. -
Seite 7: Austausch Dhs
Hinweis! Weitere Informationen finden Sie im folgenden Kapitel im mitgelieferten Handbuch für den Dachventilator. Austausch DHS Schritt 1: • Demontieren der Haube • Trennen Sie die Stromzufuhr zum Motor oder zum Inspektionsschalter Schritt 2: • Entfernen Sie die vier Abstandsbolzen (Abstandsscheiben) •... - Seite 8 Schritt 4: • Setzen Sie den neuen MLR ein. • Führen Sie die Montage in umgekehrter Reihenfolge aus...
-
Seite 9: Austausch Dhs, Alt
Austausch DHS, alt Schritt 1: • Demontage der Abdeckplatte • Trennen Sie die Stromzufuhr zum Motor oder zum Inspektionsschalter Schritt 2: • Entfernen Sie die vier Abstandsbolzen (Abstandsscheiben) • Entfernen Sie den Klemmkasten Schritt 3: • Demontieren und entfernen des alten MRL... - Seite 10 Schritt 4: • Setzen Sie den neuen MLR ein. • Führen Sie die Montage in umgekehrter Reihenfolge aus...
- Seite 11 Austausch DHS, alt Schritt 1: • Demontage der Abdeckplatte • Trennen Sie die Stromzufuhr zum Motor oder zum Inspektionsschalter Schritt 2: • Entfernen Sie die vier Abstandsbolzen (Abstandsscheiben) • Entfernen Sie den Klemmkasten Schritt 3: • Demontieren und entfernen des alten MRL...
- Seite 12 Schritt 5: • Setzen Sie den neuen MLR ein. • Führen Sie die Montage in umgekehrter Reihenfolge aus...
-
Seite 13: Austausch Dvn
• Demontieren der Motorabdeckung • Trennen Sie die Stromzufuhr zum Motor oder zum Inspektionsschalter Schritt 2: • Demontieren und entfernen des alten MRL Schritt 3: • Setzen Sie den neuen MLR ein. • Führen Sie die Montage in umgekehrter Reihenfolge aus... -
Seite 14: Betrieb
Betrieb Wartung Vor dem ersten Betrieb sind folgende Punkte zu überprüfen: Hinweis! • Elektrischer Anschluss wurde korrekt ausgeführt. Weitere Informationen finden Sie im folgenden Kapitel im • Schutzleiter wurde angeschlossen. mitgelieferten Handbuch des Dachventilators. • Motorschutz ist installiert. • Sicherheitsvorrichtungen (Schutzgitter) sind vorhanden. •... -
Seite 15: Rücksetzen Bei Auslöser Durch Übertemperatur
Rücksetzen bei Auslöser durch Übertemperatur Automatische thermische Auslöser (TW) setzen sich selbst zurück, nachdem sich der Motor abgekühlt hat. Manuelle thermische Auslöser (TB) müssen manuell zurückgesetzt werden, indem Sie eine Taste am Motor betätigen. Diese befindet sich normalerweise an der Auslassseite des Ventilators oder sie ist über eine Öffnung in der Motorabdeckung zugänglich. -
Seite 16: Produktabmessungen
Produktabmessungen DVS; DVC Tabelle 2 DVS ∅B DVS 190 DVS 225 DVS 310 80– 172 DVS 311 DVS 355 355– 460 322– 372 202– 243 DVS 400 460- 490 260- 421 217- 419 DVS 450 566- 570 418- 470 270- 294 DVS 500 466- 521 266- 328... - Seite 17 Tabelle 3 DVC (Forts.) ∅B DVS 630 DVS 710 Tabelle 4 DVN ∅B DVS 355 DVS 500 DVS 560 564– 633 618– 648 DVS 630 Tabelle 5 DVN EC ∅B DVS 355 DVS 450 567– 590 476–560 DVS 560...
-
Seite 18: Schaltplan
Tabelle 6 DHS ∅B DVS 450 417– 470 260– 288 DVS 500 DVS 710 Schaltplan Wichtig Ein falscher Anschluss kann zur Beschädigung oder Zerstörung des Motors führen. Vorsicht Der Schaltplan des Motors befindet sich auf dessen Typenschild. Überprüfen Sie vor der Installation oder Wartung das Typenschild, um sicherzustellen, dass Sie mit den korrekten Anschlussdaten arbeiten. -
Seite 19: Eg-Erklärung Zur Installation
Produktbezeichnung (MLR-Dachventilatoren) Typ/Modell MLR DVS; MLR DVSI; MLR DVN; MLR DVNI; MLR DVC; MLR DVCI Identifizierung Seriennummern aus dem Jahr 2025 und neuer entspricht den folgenden grundlegenden Anforderungen von Anhang I, Artikel 1.1.2, 1.1.3, 1.1.5, 1.3.1, 1.3.4, 1.5.1 und 1.7.3 der Maschinenrichtlinie 2006/42/EG. - Seite 20 © Copyright Systemair AB Alle Recht vorbehalten Systemair AB behält sich das Recht vor, seine Produkte ohne vorherige Benachrichtigung zu ändern. Dies gilt auch für bereits bestellte Produkte, solange diese Änderung keinen Einfluss auf die zuvor vereinbarten Produktspezifikationen hat. Aus dem Englischen übersetztes Dokument...
