Schnittstellen
Serielle Schnittstelle
V.24/RS232C

Steckerbelegung

144
Die serielle Schnittstelle Ihres Druckers unterstützt die RS232C-Spezi-
fikation. Die Signale werden über einen 9-poligen männlichen Stecker
empfangen und gesendet.
Verwenden Sie ein serielles Schnittstellenkabel, das die Anforderungen
Ihres Host-PC erfüllt.
Typ
Synchronisation
Übertragungsgeschwindigkeit
Signalzustände
Anschlußkabel
Schnittstellen-Anschlüsse
Übertragungsprotokoll
Datenpufferkapazität

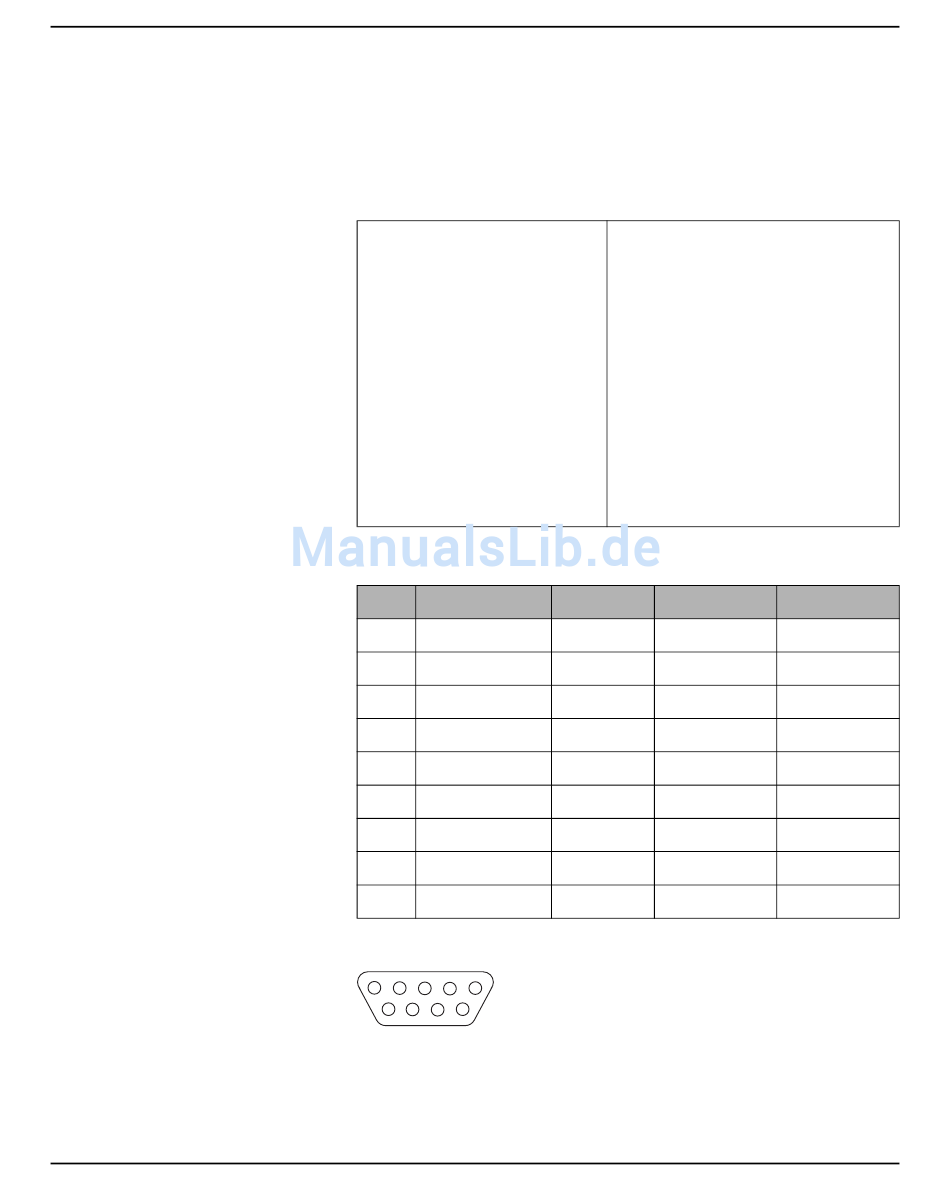

Pin Signal
1 CD
2 TXD
3 RXD
4 RTS
5 Signal GND
6 DTR
7 DSR
8 CTS
9 CI
Übertragungslänge: max. 15 m
5 1
9 6
Benutzerhandbuch
RS232C-Schnittstelle
Asynchron
4 800 Baud bis 38 400 Baud
OFF (log.1) –3 V bis –15 V
ON (log. 0) +3 V bis +15 V
bis zu 15 m Länge
ITT-Cannon-Stecker,
Produktreihe Sub-D 9pin-m
XON/XOFF, READY/BUSY
32 KB max.
Signal von Ready/Busy
Drucker —
Drucker Valid
PC Valid
Drucker Invalid
— Valid
Drucker Valid
PC Valid
PC Invalid
— —
XON/XOFF
—
Valid
Valid
Valid
Valid
Valid
Valid
Valid
—
